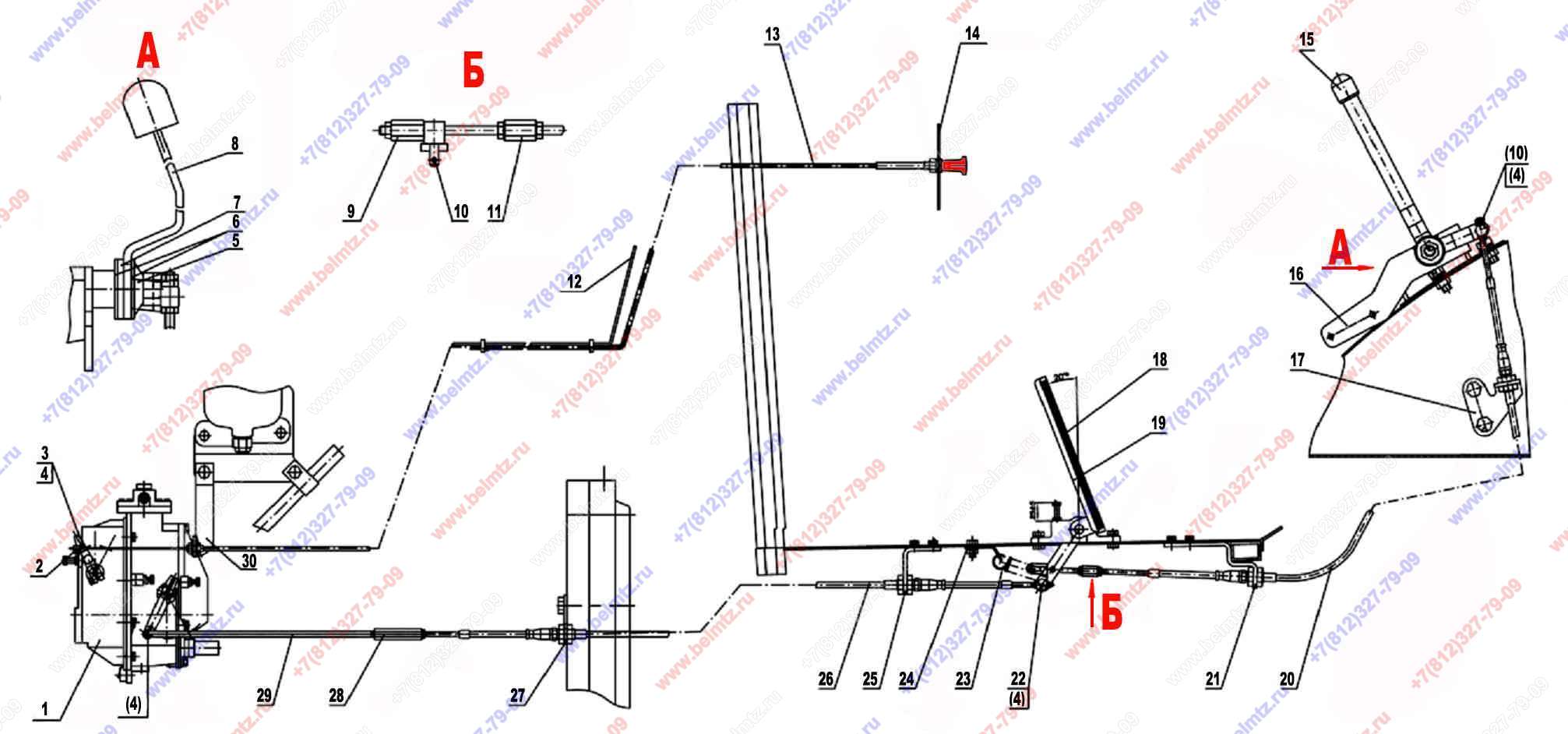

  • Группа 11. Система питания. Подгруппа 1108. Управление подачей топлива 2422-1108000-Б

Используется в Каталогах

Беларус-2122.3

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
Топливный насос (РР)6M(10P1i)-3707
РР6M10P1i-3707
1
2
70-1310441 Фиксатор на тросик
70-1310441
1
3
80-1108317 Бонка
80-1108317
1
8
4
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
5
5
80В-1108347 Пружина тарельчатая
80В-1108347
2
6
80-1108028 Шайба
80-1108028
2
7
80-1108178 Шайба фрикционная
80-1108178
1
8
2422-1108355-Б Рукоятка
2422-1108355-Б
1
9
75-1108333 Муфта
75-1108333
1
10
80В-1108317 Бонка
80В-1108317
2
2
11
75-1108310 Серьга
75-1108310
1
12
260-1104300-Б1-37 Топливопровод в/д 2-го цил для топ.насоса MOTORPAL с форсункой 172.1112010-11.01
260-1104300-Б1-37
1
13
80-1108630-А-02 Трос остановки дв-ля 1221,1523 L-1400мм
80-1108630-А-02
1
5
14
2022-6700300 Панель центральная
2022-6700300
1
15
А13.11.000 Рукоятка
А13.11.000
1
3
16
2422-1108015 Кронштейн
2422-1108015
1
17
2422-1108011-Б Кронштейн
2422-1108011-Б
1
18
А13.36.001 Накладка (чехол) на педаль подачи топлива
А13.36.001
1
4
19
80В-1108510-А Педаль управления подачей топлива
80В-1108510-А
1
2
20
80В-1108300-А-05 Трос (L-920) подачи топлива на 920,952,1025,1021
80В-1108300-А-05
1
21
2022-1108505 Кронштейн
2022-1108505
1
22
600-1108017 Бонка
600-1108017
1
23
70-4616033 Пружина
70-4616033
1
24
80В-1108341 Пластина
80В-1108341
1
25
821-1108504 Кронштейн
821-1108504
1
26
80В-1108300-А-02 Трос (L-1540) подачи топлива на 900,921,1523,1221,2022
80В-1108300-А-02
1
2
27
1522-1108053 Кронштейн
1522-1108053
1
28
1522-1108033 Муфта
1522-1108033
1
29
1222-1108541 Тяга («Моторпал»)
1222-1108541
1
30
80-1108126 Кронштейн
80-1108126
1
