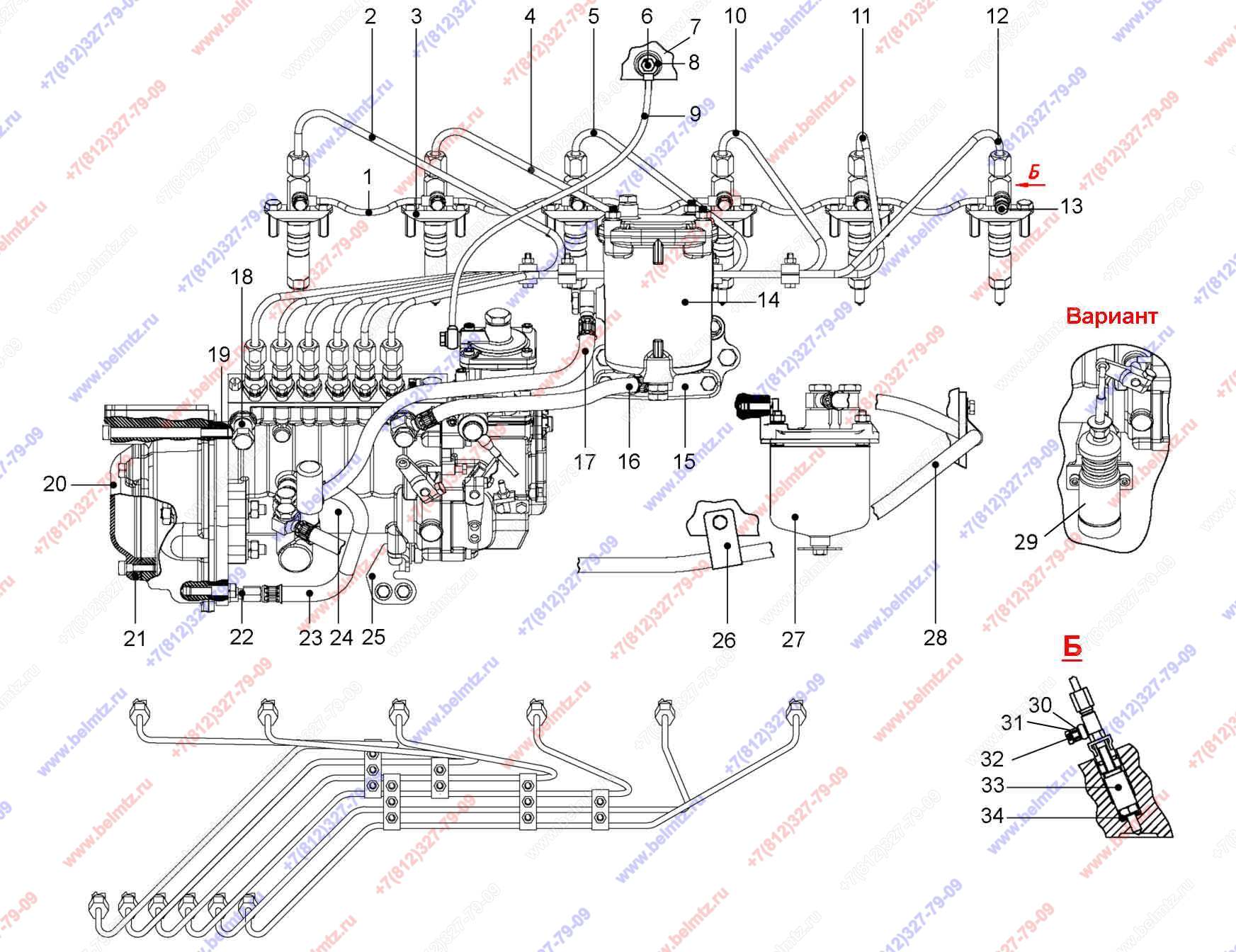

  • Группа 11. Система питания. Подгруппа 1104, 1111. Топливные трубопроводы и установка топливной аппаратуры МОТОРПАЛ с форсункой 172.1112010-01. Д-260S2

Используется в Каталогах

Беларус-1523
Беларус-1221

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
260-1104320-Д Трубопровод дренажный
260-1104320-Д
1
2
260-1104300-Б1-36 Топливопровод в/д 1-го цил для топ.насоса MOTORPAL с форсункой 172.1112010-11.01
260-1104300-Б1-36
1
1
3
245-1111145-А Скоба крепления форсунки
245-1111145-А
6
3
4
260-1104300-Б1-37 Топливопровод в/д 2-го цил для топ.насоса MOTORPAL с форсункой 172.1112010-11.01
260-1104300-Б1-37
1
1
5
260-1104300-Б1-38 Топливопровод в/д 3-го цил для топ.насоса MOTORPAL с форсункой 172.1112010-11.01
260-1104300-Б1-38
1
6
260-1104121 Болт штуцера
260-1104121
2
6
7
260-1008031 Коллектор впускной (без отверстия под датчик давления и температуры)
260-1008031
1
1
7
260-1008031-А Коллектор впускной
260-1008031-А
1
1
8
36-1104788 Прокладка
36-1104788
17
9
245-1104340 Трубка пневмокорректора
245-1104340
1
10
260-1104300-Б1-39 Топливопровод в/д 4-го цил для топ.насоса MOTORPAL с форсункой 172.1112010-11.01
260-1104300-Б1-39
1
11
260-1104300-Б1-40 Топливопровод в/д 5-го цил для топ.насоса MOTORPAL с форсункой 172.1112010-11.01
260-1104300-Б1-40
1
1
12
260-1104300-Б1-41 Топливопровод в/д 6-го цил для топ.насоса MOTORPAL с форсункой 172.1112010-11.01
260-1104300-Б1-41
1
1
13
240-1104787 Болт (обратки евро форсунки) L-25мм Ф8мм на форсунку ЕВРО-2
240-1104787
5
10
14
240-1117010-А Фильтр топливный тонкой очистки
240-1117010-А
1
9
15
260-1117001 Кронштейн
260-1117001
1
16
245-1104180-А1-01 Трубка топливная НД (L-305)
245-1104180-А1-01
1
6
Для Д-260.1S2
16
245-1104180-А1-02 Трубка топливная НД (L-365)
245-1104180-А1-02
1
Для Д-260.2S2
16
245-1104180-В-02 Трубка топливная НД (L-365мм)
245-1104180-В-02
1
2
Для Д-260.2S2
17
245-1104180-А1-03 Трубка топливная НД (L-455)
245-1104180-А1-03
1
12
Для Д-260.2S2
17
245-1104180-А1-09 Трубка топливная НД (L-550 мм)
245-1104180-А1-09
1
10
Для Д-260.1S2
18
245-1111113 Втулка защитная
245-1111113
0
19
260-1111104 Прокладка
260-1111104
1
6
20
260-1111206 Крышка
260-1111206
1
21
260-1111207 Прокладка
260-1111207
1
22
260-3509232-01 Штуцер
260-3509232-01
1
23
240-3509150 Маслопровод (L-352)
240-3509150
1
24
Топливный насос (РР)6M(10P1i)-3709
РР6M10P1i-3709
1
для дизеля Д-260.1S2
24
Топливный насос (РР)6M(10P1i)-3711
РР6M10P1i-3711
1
для дизеля Д-260.2S2
25
260-1111108-В Кронштейн
260-1111108-В
1
26
240-1111101-Б Хомутик
240-1111101-Б
2
27
240-1105010 Фильтр топливный грубой очистки (фильтр отстойник)
240-1105010
1
1
28
245-1104180-А1-07 Трубка топливная НД L-1400мм
245-1104180-А1-07
1
9
29
Электромагнит МОТОРПАЛ (останова ДВС) 12В 37098342
37098342
1
30
50-1022067 Кольцо уплотнительное
50-1022067
13
31
245-1111115 Втулка защитная
245-1111115
1
32
240-1104787-Б Болт (обратки евро форсунки) L-36мм Ф8мм на форсунку ЕВРО-2
240-1104787-Б
1
33
Форсунка 172.1112010-11.01 (Евро-2)
172.1112010-11.01
6
4
33
Форсунка 455.1112010-50
455.1112010-50
6
33
Форсунка VA70P360-2994
VA70P360 2994
6
34
245-1111020 Кольцо уплотнительное форсунки (Прокладка-Экран)
245-1111020
6
157
