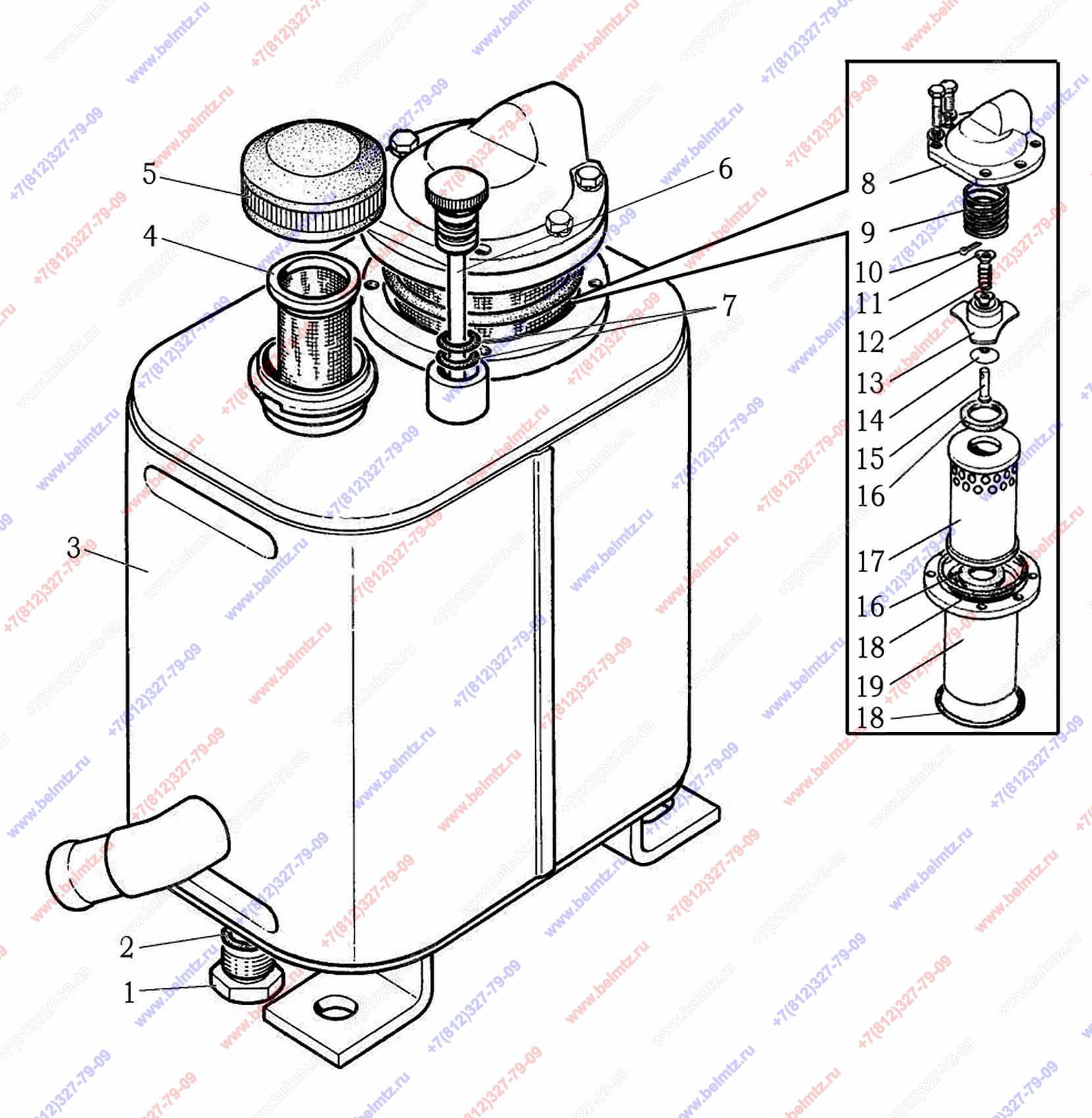

  • Группа 34. Управление рулевое. Подгруппа 3407. Бак 923-3407100-01.

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
50-4608027-В Пробка
50-4608027-В
1
3
923-3407120-01 Бак
923-3407120-01
1
8
220-4608051-01 Крышка
220-4608051-01
1
9
50-4608057 Пружина
50-4608057
1
10
Шплинт 1,6х12 ГОСТ 397-79
1,6х12.019 ГОСТ 397-79
1
11
320-4608081 Шайба опорная
320-4608081
2
12
80-3405044 Пружина
80-3405044
1
13
320-4608085 Корпус клапана
320-4608085
1
14
320-4608083 Клапан сферический
320-4608083
1
15
320-4608082 Стержень
320-4608082
1
19
220-4608060 Стакан
220-4608060
1
