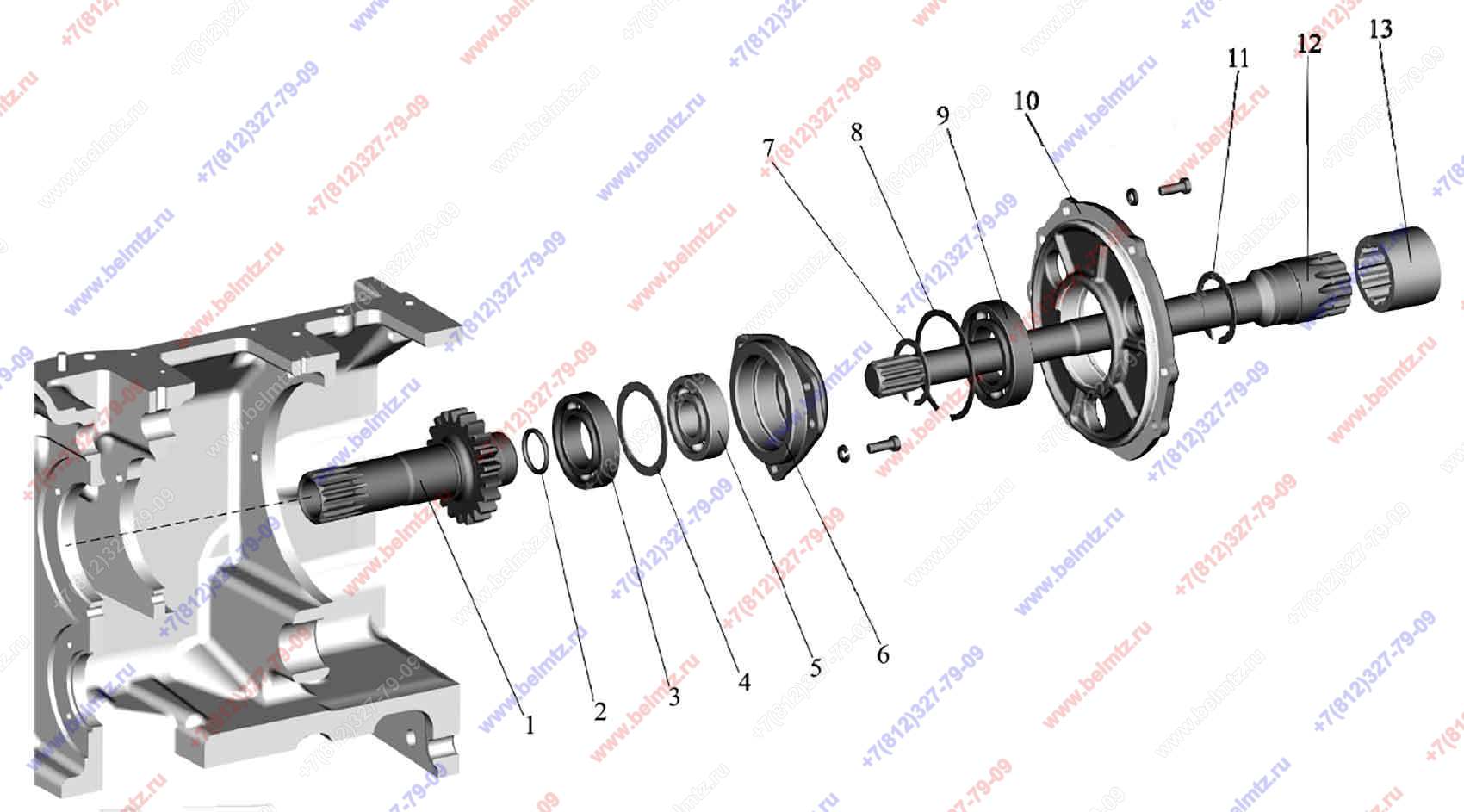

  • Группа 16. Сцепление. Подгруппа 1601. Корпус сцепления 50-1600010. Валы

Используется в Каталогах

Беларус-510 512 522

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
50-1601026-А Вал привода ВОМ
50-1601026-А
1
2
2
50-1601321 Кольцо
50-1601321
1
3
Подшипник 210 (6210) радиальный шариковый 50*90*20мм 0,46кг
210 АУШ1
3
10
4
50-1601027 Шайба упорная
50-1601027
1
5
Подшипник 307(6307) радиальный шариковый 35*80*21мм 0,447кг
307
1
9
6
70-1601028 Кронштейн
70-1601028
1
18
7
Кольцо ГОСТ 13940-86 2С55
2С55 ГОСТ 13940-86
1
9
8
Кольцо ГОСТ 13941-86 2С100
2С100 ГОСТ 13941-86
1
14
9
Подшипник 211 (6211) радиальный шариковый 55*100*21мм 0,597кг
211АУШ1
1
4
10
70-1721022 Крышка опорная
70-1721022
1
2
11
Кольцо ГОСТ 13940-86 2С60
2С60 ГОСТ13940-86
1
19
12
70-1721113-В Вал силовой
70-1721113-В
1
13
70-1721045 Муфта зубчатая
70-1721045
1
