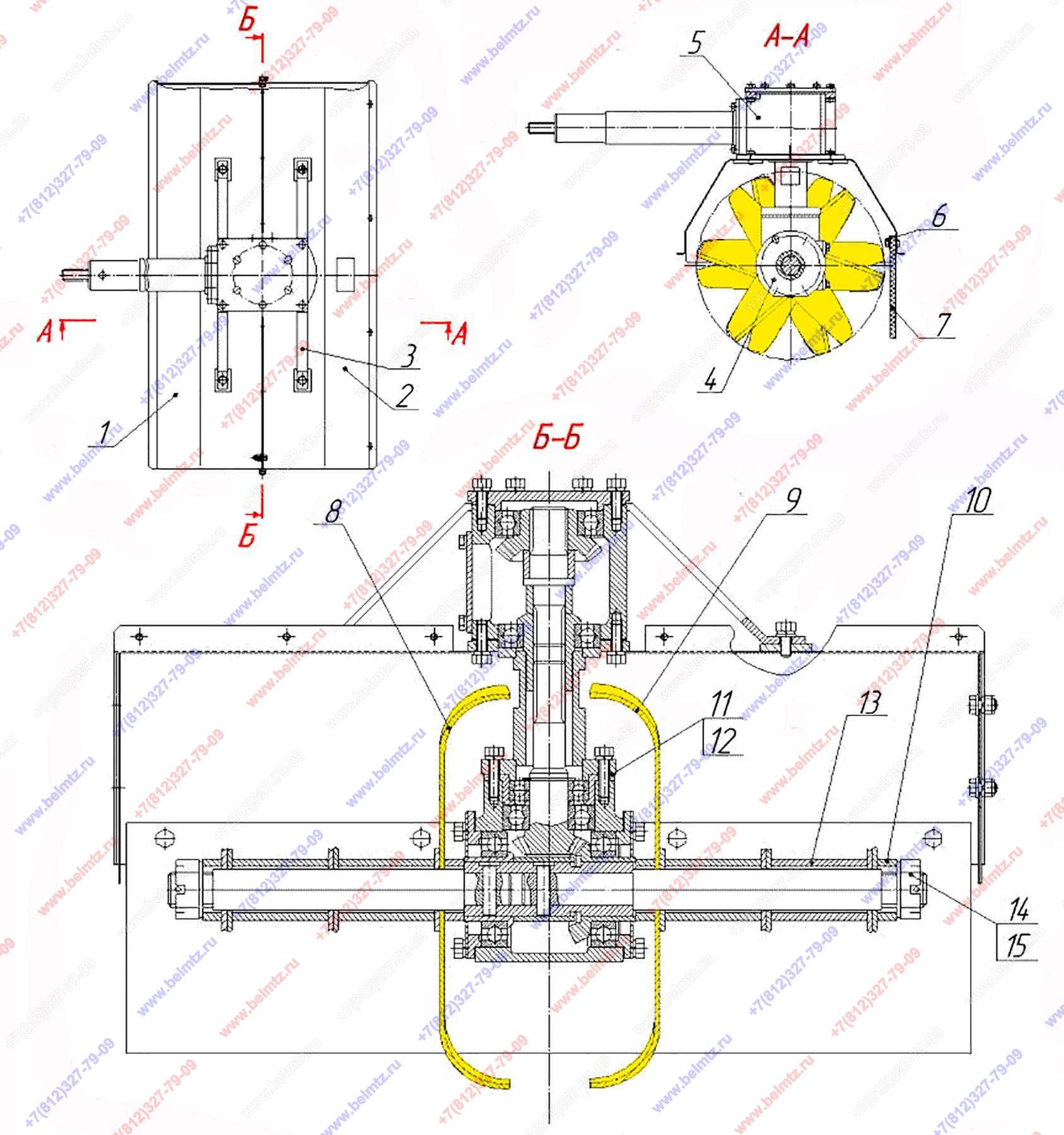

  • Фреза ФР-00.010 Рис.1 Фреза ФР-00.010

Используется в Каталогах

Фреза ФР-00.010

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
Фреза почвенная ФР-00.010 (САЗ)
ФР-00.010
1
1
ФР-00.060-Б Ограждение
ФР-00.060-Б
1
2
ФР-00.050-Б Ограждение
ФР-00.050-Б
1
3
ФР-00.016 Опора
ФР-00.016
2
4
ФР-00.150 Редуктор
ФР-00.150
1
5
ФР-00.100-А Редуктор
ФР-00.100-А
1
6
ФР-00.018 Планка
ФР-00.018
1
7
ФР-00.017 Пластина
ФР-00.017
1
8
ФР-00.012 Лопасть левая (нож)
ФР-00.012
6
9
ФР-00.013 Лопасть правая (нож)
ФР-00.013
6
10
ФР-00.019-01 Труба
ФР-00.019-01
4
11
ФР-00.171 Прокладка регулировочная
ФР-00.171
4
12
ФР-00.171-01 Прокладка регулировочная
ФР-00.171-01
4
13
ФР-00.019 Труба
ФР-00.019
4
14
А04.02.020 Гайка
А04.02.020
2
7
15
ФР-00.901-Д Шайба
ФР-00.901-Д
2
