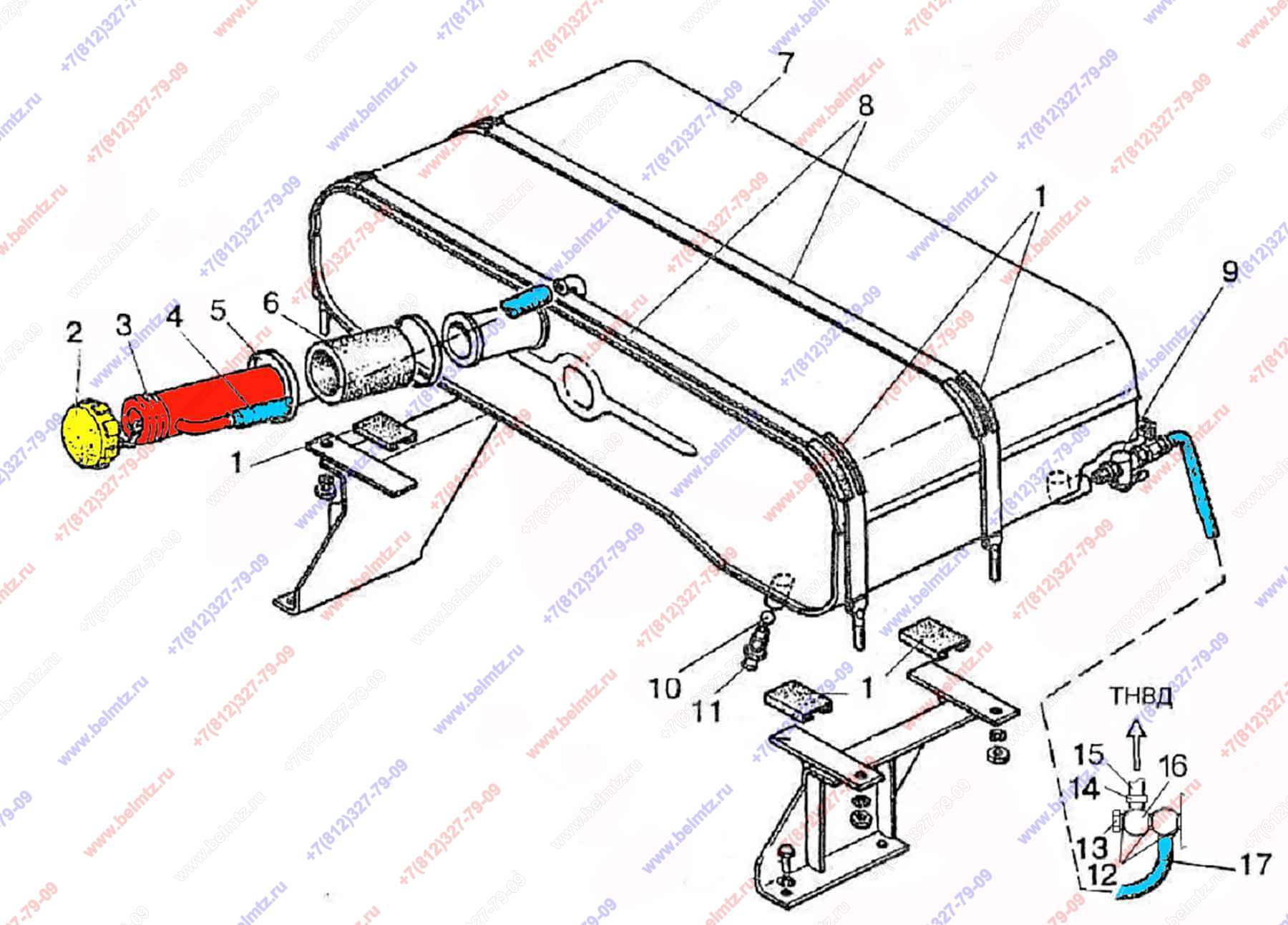

  • Группа 11. Система питания. Подгруппа 1101. Бак топливный 2022-1101010-01

Используется в Каталогах

Беларус-1222.3

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
Уплотнитель ПР-43-02 УМ6а
ПР-43-02
10
2
082-1103010 Пробка
082-1103010
2
2
80-1103010 Пробка пласт. 70х70х130мм для пластикового бака
80-1103010
2
4
3
1522-1101060 Горловина
1522-1101060
1
1
4
85-1101002 Трубка
85-1101002
1
5
Хомут 50-70
50-70
2
26
6
70-1101035-Б-01 Рукав
70-1101035-Б-01
1
7
2022-1101010-01 Бак топливный
2022-1101010-01
1
8
1522-1101090-01 Хомут
1522-1101090-01
2
9
Краник ПП6-1-0 (КР-25) бензобака
КР25
1
13
10
Шарик 11.112-100 ГОСТ 3722-81
11.112-100 ГОСТ 3722-81
2
11
822-1101081 Штуцер
822-1101081
2
12
Кольцо USIT M14
USIT M14
5
28
12
Шайба РМ14
РМ14
5
13
240-1111103-А Болт (длинный 2 отв.)
240-1111103-А
1
14
14
Хомут 12-22
12-22
4
19
15
920-1101162-09 Трубка
920-1101162-09
1
16
Ф80-3407720 Маслопровод
Ф80-3407720
2
17
920-1101250 Топливопровод
920-1101250
1
