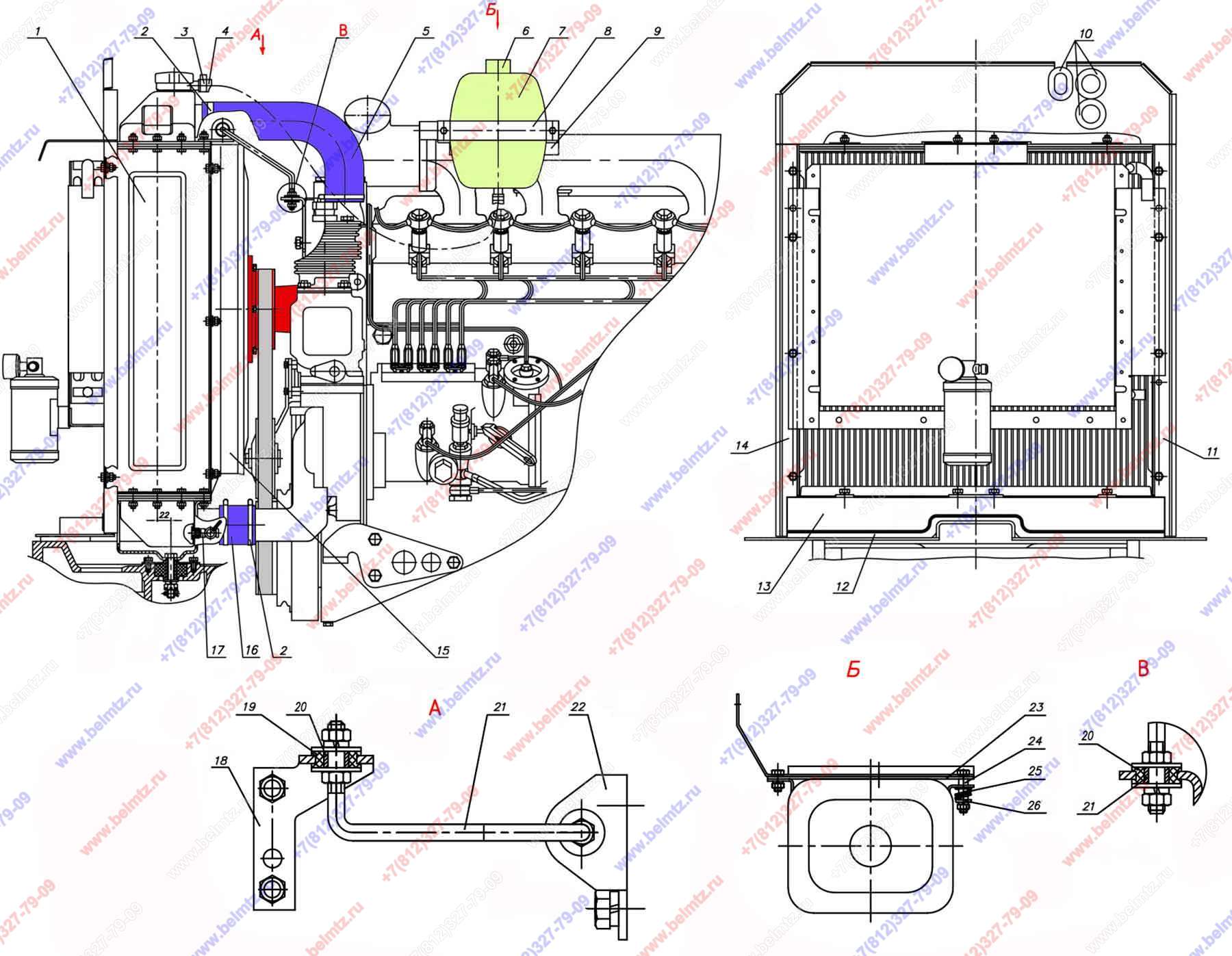

  • Группа 13. Система охлаждения. Подгруппа 1301. Блок охлаждения 1520.4-1301009-01

Используется в Каталогах

Беларус-1222.3

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
1620К-1301010-РБ Радиатор водяной Алюминиевый
1620К-1301010-РБ
1
2
Хомут 61-65
61-65
4
3
Хомут 12-22
12-22
2
19
4
Рукав ф14х23 мм(16атм) ГОСТ 10362 L-700±5 мм 1520-1303001
Рукав ф14х23__
1
26,3
5
142-1303010 Шланг
142-1303010
1
6
6
80П-1311011 Пробка
80П-1311011
1
7
80П-1311010-А Бачок расширительный (без крышки)
80П-1311010-А
1
2
8
80-1311002 Хомут
80-1311002
1
9
1522-1311101 Кронштейн
1522-1311101
1
10
50-4607064 Втулка
50-4607064
3
11
1520.4-1301003 Уплотнитель
1520.4-1301003
1
12
Уплотнитель А37.08.045-25
А37.08.045-25
1
13
1520.4-1301320 Уплотнитель
1520.4-1301320
1
14
1520.4-1301003-01 Уплотнитель
1520.4-1301003-01
1
15
1520-1309080 Кожух
1520-1309080
1
16
1220-1303004-01 Шланг нижний
1220-1303004-01
1
17
Краник КР-2 (Кран ПС7-0)
КР-2
1
8
18
1520-1302072 Кронштейн
1520-1302072
1
19
85-1302071 Амортизатор
85-1302071
2
20
90-1302004 Трубка
90-1302004
2
21
1520-1302003 Растяжка
1520-1302003
1
22
1220-1302002 Кронштейн
1220-1302002
1
23
80-1311004 Планка
80-1311004
1
24
80-1311003 Втулка
80-1311003
1
25
54.06.413 Пружина
54.06.413
1
26
80-1311006 Тарелка
80-1311006
1
