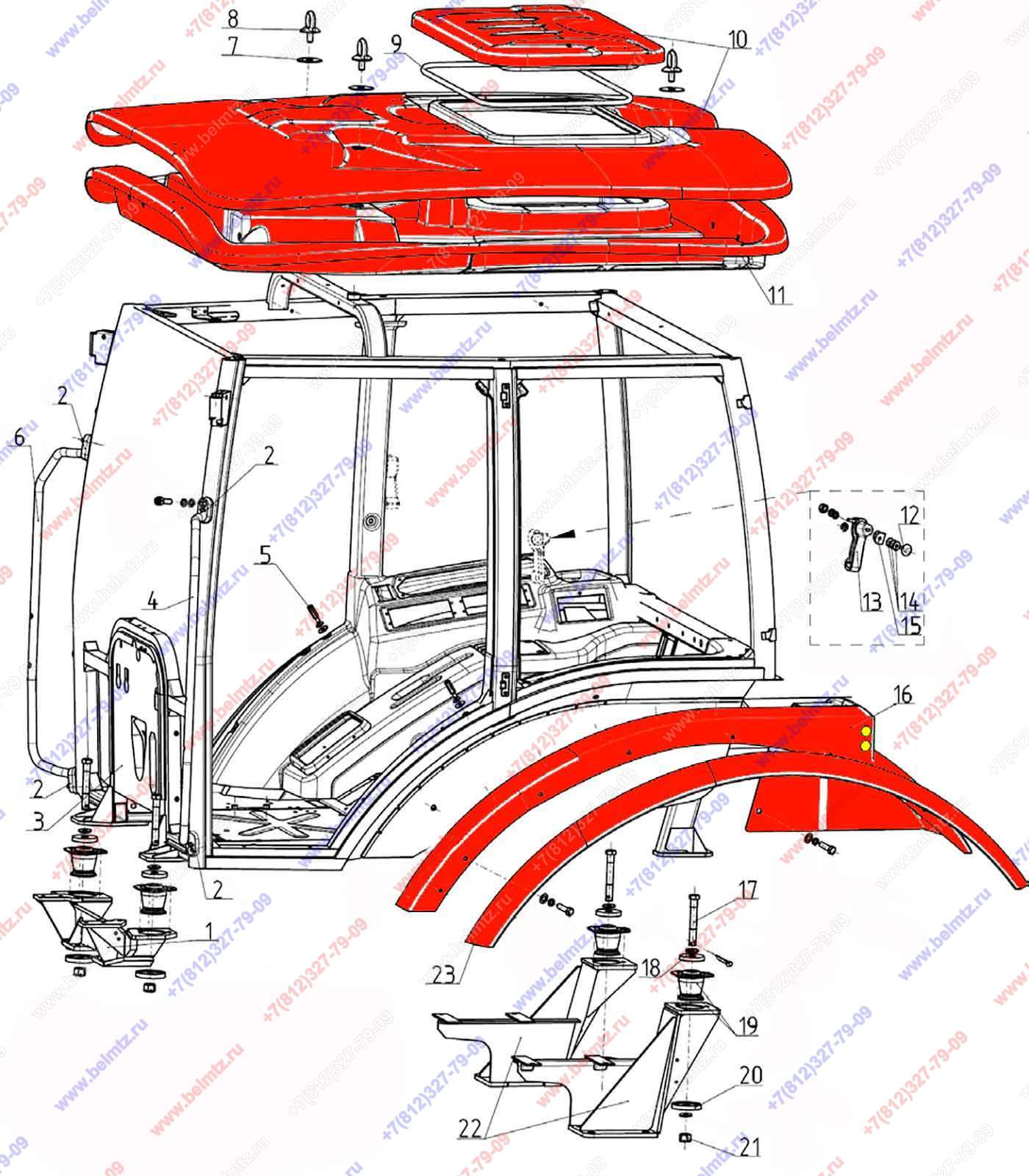

  • Группа 67. Кабина. Подгруппа 6700. Кабина 1222.3-6700010

Используется в Каталогах

Беларус-1222.3

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
2522-6708150 Фиксатор
2522-6708150
1
0
2522-6708150-01 Фиксатор
2522-6708150-01
1
1
1222.3-6700030 Кронштейн
1222.3-6700030
1
2
2522-6703114 Кронштейн
2522-6703114
4
3
923-6703031 Прокладка
923-6703031
1
4
2522-6703115 Поручень левый
2522-6703115
1
5
2522-6708032 Втулка
2522-6708032
2
6
2522-6703115-01 Поручень правый
2522-6703115-01
1
7
2522-6707081 Шайба
2522-6707081
3
8
2522-6707033 Рым-болт
2522-6707033
3
9
Уплотнитель стекла А37.08.045
А37.08.045
1
10
2522Г-6707035 Крыша
2522Г-6707035
1
10
2522Г-6707040 Люк
2522Г-6707040
1
10
2522П-6707035 Крыша
2522П-6707035
1
10
2522П-6707040 Люк
2522П-6707040
1
11
2522Г-6707211 Панель
2522Г-6707211
1
11
2522П-6707027 Рамка
2522П-6707027
1
11
2522П-6707200 Панель
2522П-6707200
1
12
2522-6708165 Винт
2522-6708165
2
13
2522-6708160 Рукоятка левая
2522-6708160
1
13
2522-6708160-01 Рукоятка правая
2522-6708160-01
1
14
80-6708904 Прокладка
80-6708904
6
15
822-6708152 Кронштейн
822-6708152
2
16
923-8404010-02 Крыло левое
923-8404010-02
1
16
923-8404010-03 Крыло правое
923-8404010-03
1
17
2522-6700029 Болт
2522-6700029
4
18
2522-6700027 Шайба
2522-6700027
4
19
923-6700200 Виброизолятор кабины
923-6700200
4
7
19
Виброизолятор кабины 5718 013 (11MN50)
5718 013 (11MN50)
4
20
2522-6700026 Шайба
2522-6700026
4
21
2522-6700028 Гайка
2522-6700028
4
22
2522-6700035 Кронштейн левый
2522-6700035
1
22
2522-6700035-01 Кронштейн правый
2522-6700035-01
1
23
923-8404030 Уширитель левый
923-8404030
1
23
923-8404030-01 Уширитель правый
923-8404030-01
1
