  • Группа 13. Система охлаждения. Подгруппа 1317. Установка охладителя 2022-1317010-Б

Используется в Каталогах

Беларус-2122.3

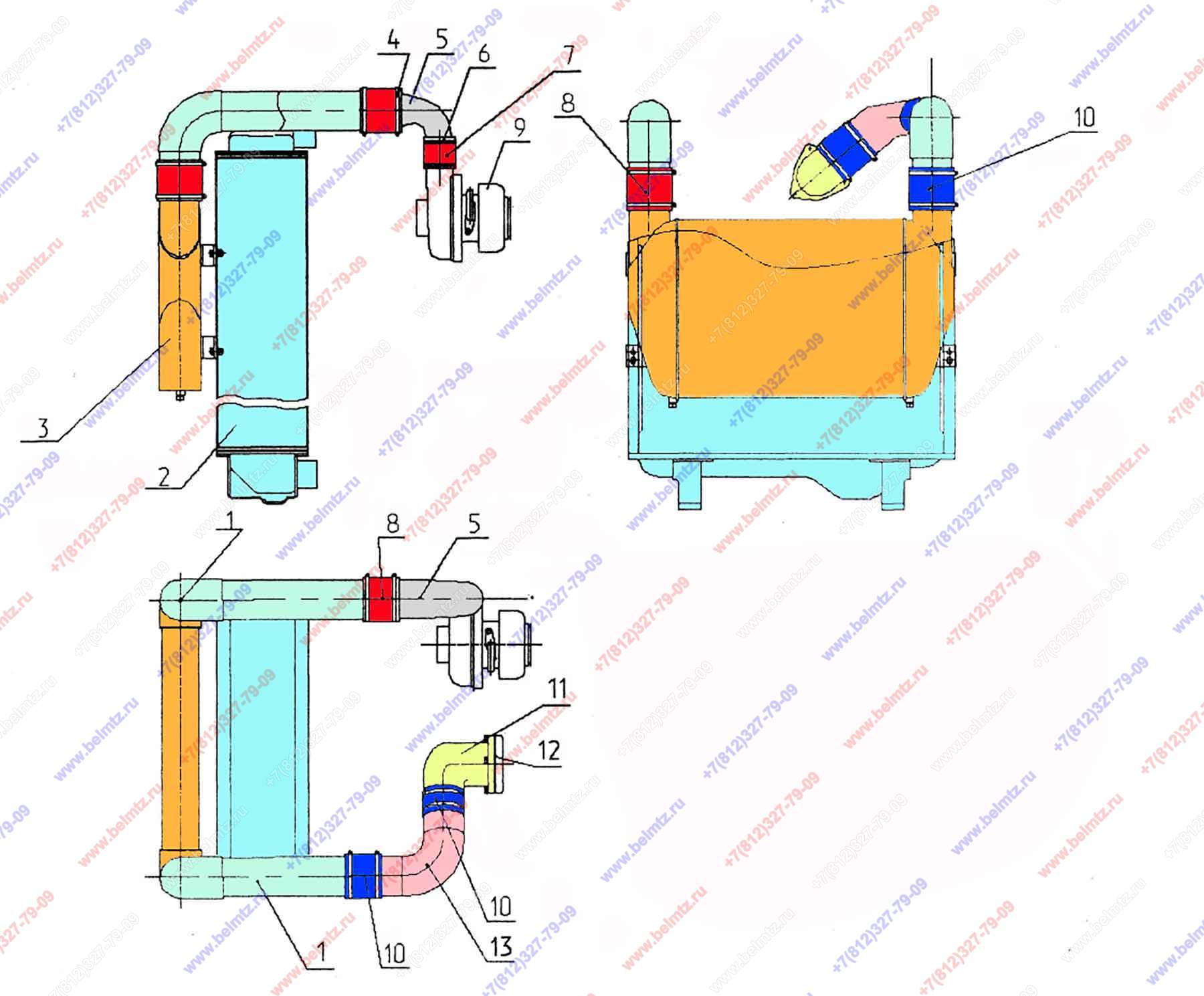

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
2022-1317600 Воздухопровод
2022-1317600
2
2
1622К-1301010-РБ Радиатор водяной Алюминиевый бачки приварены к сердцевине
1622К-1301010-РБ
1
2
2022-1301010 Радиатор водяной 5-ти рядный Алюминиевый
2022-1301010
1
3
1522-1317100 Охладитель наддувочного воздуха
1522-1317100
1
4
Хомут 50-70
50-70
2
30
5
245-1008311 Патрубок
245-1008311
1
1
6
Хомут 70-90
70-90
10
7
Патрубок силиконовый 50-100-К ТУ 2556-015-54313103-2010
50-100-К
1
2
8
Патрубок силиконовый 75-100-К ТУ 2556-015-54313103-2010
75-100-К
2
1
9
ТКР 7.1-01.03 Турбокомпрессор аналог К27-542-01 Углы разворота: α – 0º, β – 0º
ТКР 7.1-01.03
1
10
Патрубок силиконовый 75х100 синий
75х100 с
3
11
2022-1317630 Воздухопровод
2022-1317630
1
12
2022-1317631 Прокладка
2022-1317631
1
13
2022-1317620 Воздухопровод
2022-1317620
1
