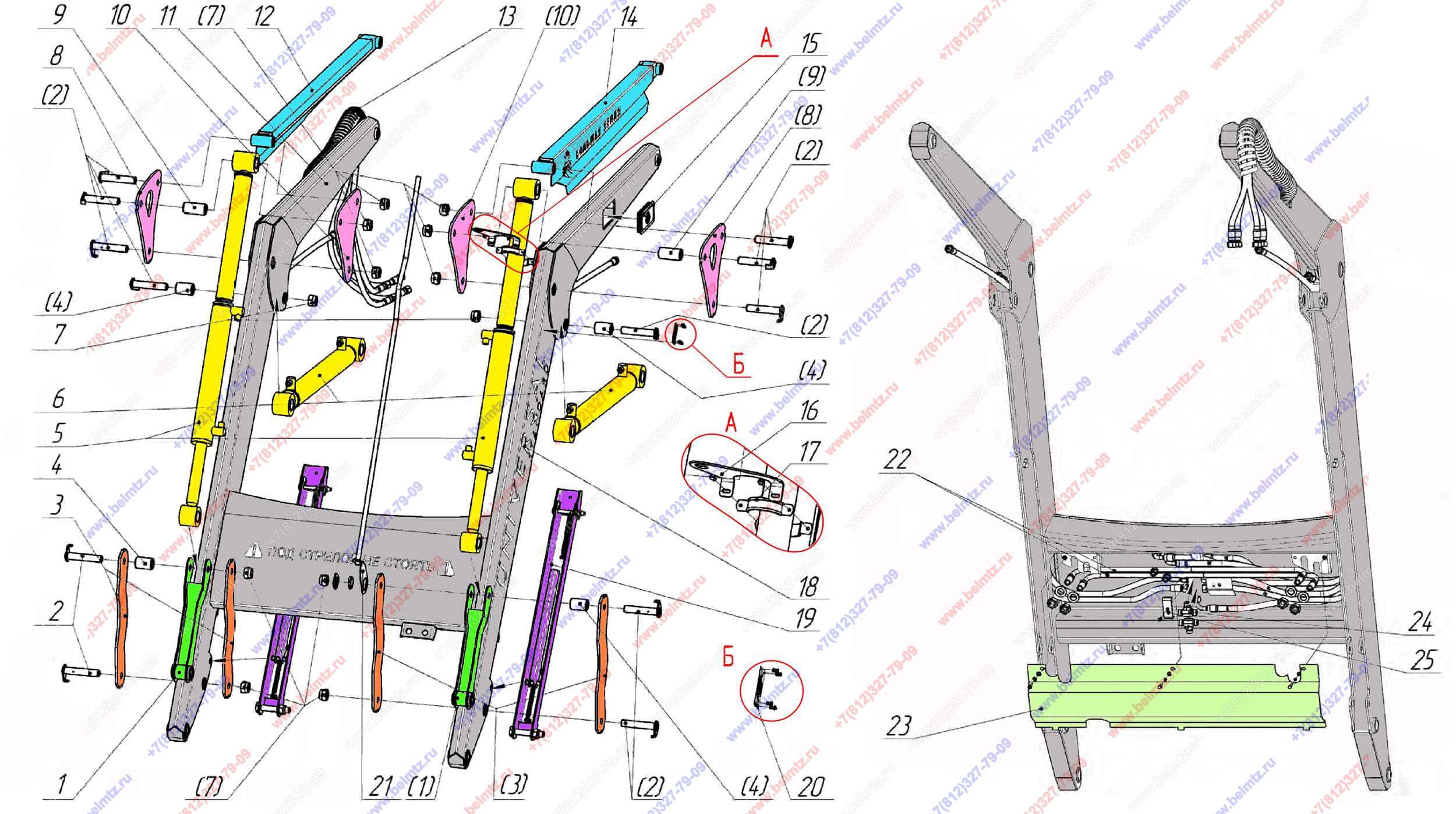

  • Универсал STANDART. Рис.3.1 Стрела в сборе

Используется в Каталогах

Универсал STANDART

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
Погрузчик УНИВЕРСАЛ STANDART (БОЛЬШАЯ ЗЕМЛЯ) БЕЗ РАБОЧИХ ОРГАНОВ (БРС НО, БРС РО)
БЗ-STANDART
1
1
1
БЗ-b.02.010 Тяга короткая
БЗ-b.02.010
2
2
БЗ-b.00.050 Болт Универсал BASIK до серидины 2021 года
БЗ-b.00.050
12
3
3
БЗ-b.00.031 Рычаг
БЗ-b.00.031
4
4
БЗ-b.00.011-01 Втулка Универсал BASIK до середины 2021 года
БЗ-b.00.011-01
4
6
4
БЗ-S.00.011-01 Втулка
БЗ-S.00.011-01
0
5
Ц63х40-400-1300 М20х1,5(24)/М20х1,5(24) УНИВЕРСАЛ ROBUST, VIP НОВОГО ИСП УПРАВЛЕНИЕ КОВШОМ
63х40-400-1300У
2
6
Ц63х40-580-860 М20х1,5(24)/М20х1,5(24) ГЦ УНИВЕРСАЛ 800R(S) стандартный
63х40-580-860
2
2
7
Гайка М24 с нейлоновым кольцом
Гайка М24
12
8
БЗ-S.00.021 Хвостовик
БЗ-S.00.021
2
9
БЗ-b.00.011 Втулка
БЗ-b.00.011
2
9
БЗ-S.00.011 Втулка
БЗ-S.00.011
2
10
БЗ-S.00.021-01 Хвостовик
БЗ-S.00.021-01
2
11
БЗ-S.11.100 Стрела
БЗ-S.11.100
1
11
БЗ-S.11.100-01 Стрела
БЗ-S.11.100-01
1
11
БЗ-S.31.100 Стрела
БЗ-S.31.100
1
12
БЗ-S.01.010 Тяга длинная
БЗ-S.01.010
1
13
БЗ-R.11.300 Гидросистема
БЗ-R.11.300
1
13
БЗ-R.11.300-01 Гидросистема с дивертором
БЗ-R.11.300-01
1
14
БЗ-S.01.010-01 Тяга длинная
БЗ-S.01.010-01
1
15
БЗ-V.00.905 Заглушка 150х75
БЗ-V.00.905
1
16
БЗ-V.00.601 Кронштейн
БЗ-V.00.601
1
17
Хомут 53-58 мм с гайкой М8
53-58 мм
1
18
БЗ-S.31.970 Установка наклеек
БЗ-S.31.970
1
18
Установка наклеек
БЗ-S.00.970
1
19
БЗ-V.00.170 Упор
БЗ-V.00.170
2
20
Шильдик «Универсал STANDARD»
Универсал STANDARD
1
21
БЗ-V.00.610 Трубка в сборе
БЗ-V.00.610
1
22
БЗ-V.00.310 Трубка гидросистемы
БЗ-V.00.310
2
23
БЗ-R.31.303 Крышка
БЗ-R.31.303
1
23
БЗ-V.11.303 Крышка
БЗ-V.11.303
1
24
БЗ-01.01.100 Тройник сварной (В РЕМКОСПЛЕКТЕ к РАСПРЕДЕЛИТЕЛЮ Hanjiu и Badestnost)
БЗ-01.01.100
2
1
25
БЗ-V.00.302 Планка
БЗ-V.00.302
1
