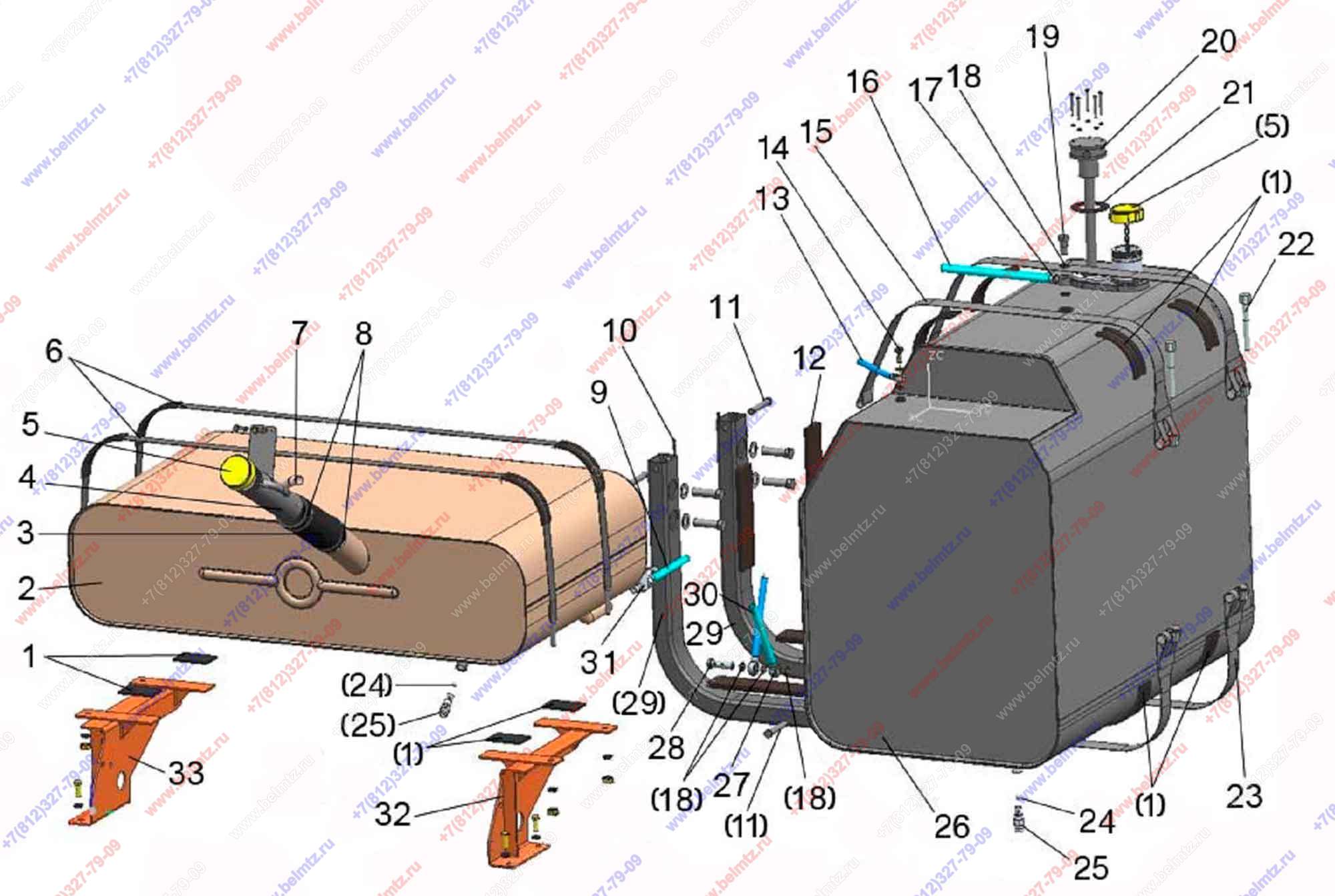

  • Группа 11. Система питания. Подгруппа 1101. Бак топливный 2422-1101000-01

Используется в Каталогах

Беларус-2122.3

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
Уплотнитель ПР-43-02 УМ6а
ПР-43-02
12
2
2422-1101210-02 Бак
2422-1101210-02
1
3
70-1101035-Б-01 Рукав
70-1101035-Б-01
1
4
1522-1101060 Горловина
1522-1101060
1
2
5
082-1103010 Пробка
082-1103010
2
5
80-1103010 Пробка пласт. 70х70х130мм для пластикового бака
80-1103010
2
8
6
1522-1101090-01 Хомут
1522-1101090-01
2
7
85-1101002 Трубка
85-1101002
1
8
Хомут ХС-66
ХС-66
2
9
Топливопровод
1
10
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
4
11
1522-1101125 Палец
1522-1101125
4
12
1522-1101118 Прокладка
1522-1101118
4
13
Топливопровод 1
1
14
36-1104787 Болт L-28мм Ф10мм
36-1104787
1
15
15
2422-1101140-01 Лента
2422-1101140-01
2
16
3022-1101002-01 Топливопровод
3022-1101002-01
1
17
Хомут 16-27
16-27
2
22
18
Кольцо USIT M14
USIT M14
7
46
18
Шайба РМ14
РМ14
7
19
Д18-051-А Болт поворотного угольника длина резьбы 12мм
Д18-051-А
1
20
Датчик РД8163.740Ч-01 указателя топлива
РД8163.740Ч-01
1
21
200-3806026 Прокладка
200-3806026
1
22
1522-1101005 Болт
1522-1101005
2
23
2422-1101140 Лента
2422-1101140
2
24
Шарик 11.112-100 ГОСТ 3722-81
11.112-100 ГОСТ 3722-81
2
25
822-1101081 Штуцер
822-1101081
2
26
2422-1101210 Бак
2422-1101210
1
27
Ф80-3407720 Маслопровод
Ф80-3407720
2
28
240-1111103-А Болт (длинный 2 отв.)
240-1111103-А
1
14
29
2422-1101136 Труба
2422-1101136
2
30
920-1101162-09 Трубка
920-1101162-09
1
31
Краник ПП6-1-0 (КР-25) бензобака
КР25
1
3
32
2022-1101070 Кронштейн
2022-1101070
1
33
2022-1101070-01 Кронштейн
2022-1101070-01
1
