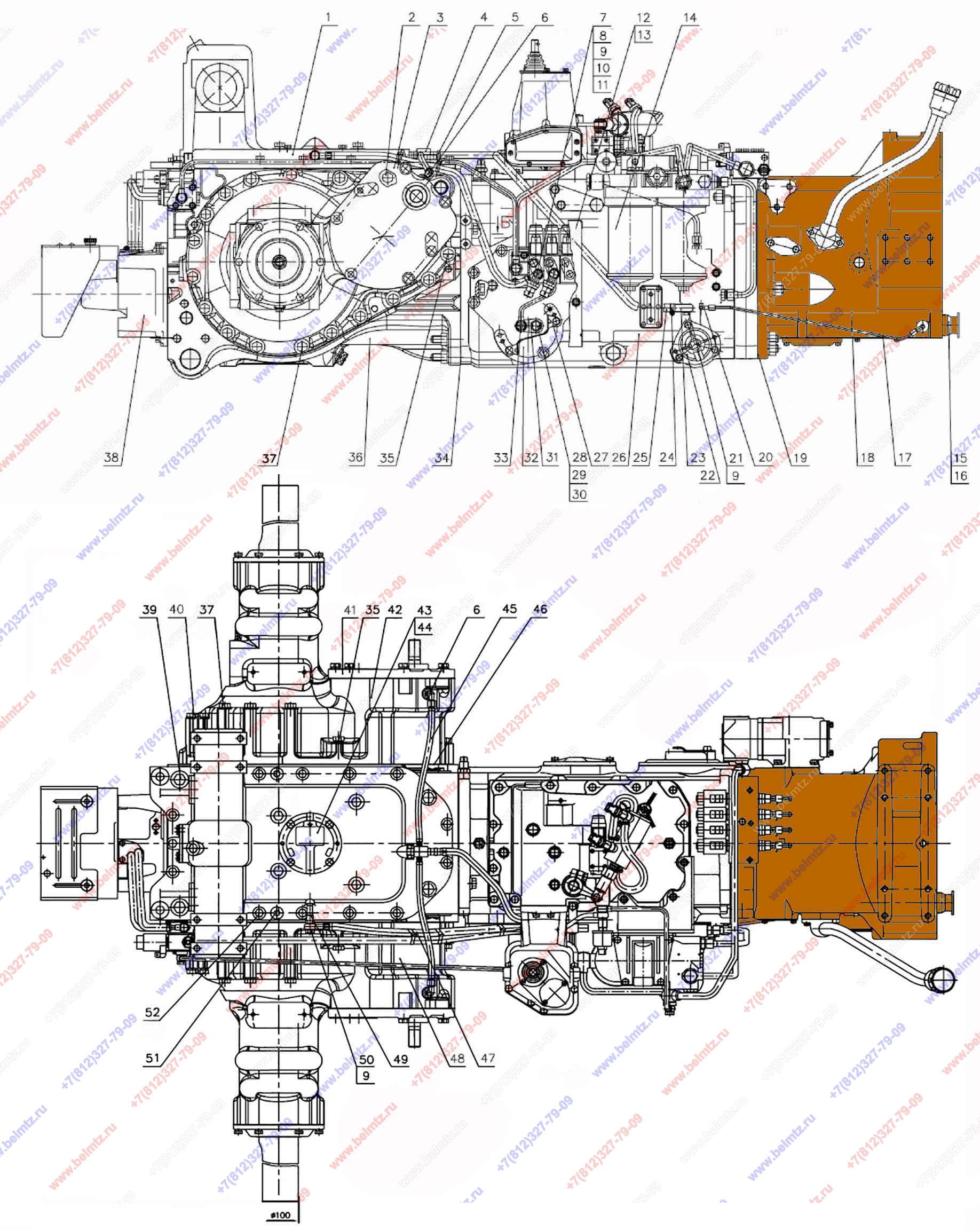

  • Группа 0002. Трансмиссия 2422-0002000

Используется в Каталогах

Беларус-2122.3

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
2422-0002000 Трансмиссия
2422-0002000
1
1
1522-2401030-01 Крышка
1522-2401030-01
1
2
2022-2401111-02 Болт
2022-2401111-02
4
3
2022-3502010-03 Тормоз левый в сборе
2022-3502010-03
1
4
2022-2401513 Переходник
2022-2401513
1
5
1221-2401060 Штуцер
1221-2401060
1
6
822-3503037 Угольник ввертной
822-3503037
2
7
240-1111103-А Болт (длинный 2 отв.)
240-1111103-А
1
14
8
77-4803011 Плита
77-4803011
1
9
Кольцо USIT M14
USIT M14
7
46
9
Шайба РМ14
РМ14
7
10
Датчик ДСДМ 407529.005 датчик сигнализатора давления масла
ДСДМ
1
19
11
Кольцо 012,6х2,5 (013-017-25-1-4)
013-017-25-1-4
1
30
12
2422-1802093 Кожух
2422-1802093
1
13
2422-1802094 Шпилька
2422-1802094
3
14
2422-4637010 Гидросистема трансмиссии
2422-4637010
1
15
2022Д-1802070 Вал
2022Д-1802070
1
16
86-1802102 Заглушка (технологическая)
86-1802102
1
17
2025-1802055 Трубопровод
2025-1802055
1
18
2125-1600010 Корпус сцепления
2125-1600010
1
19
80-1701026 Прокладка
80-1701026
1
20
86-1802088 Угольник
86-1802088
2
21
80Х-3407301 Болт
80Х-3407301
1
22
80-1716010 Фильтр грубой очистки масла КПП
80-1716010
1
1
23
2422-2400020 Маслопровод
2422-2400020
1
24
Хомут 20-32
20-32
2
48
25
2022-2401522 Шланг. Рукав 14х23-1,6 ГОСТ10362-76. L-(870±5) мм.
2022-2401522
1
26
2422-1700010-А Коробка передач
2422-1700010-А
1
27
1221-1802089-А Скоба
1221-1802089-А
1
28
50-1702048 Прокладка регулировочная
50-1702048
7
29
8020-1802029 Толкатель упр.пер.ведущим мостом и БД задн.моста
8020-1802029
1
9
30
ВК 12-51 Выключатель
ВК 12-51
1
5
31
8020-1802075 Направляющая
8020-1802075
1
32
1221-1802016 Крышка
1221-1802016
1
33
1221-1802090 Втулка
1221-1802090
1
34
2022-2401017 Прокладка
2022-2401017
2
35
2022-2401111 Болт
2022-2401111
10
36
2022-2401010 Задний мост
2022-2401010
1
37
2022-2401111-03 Болт
2022-2401111-03
12
38
2022-4202010-08 ВОМ задний
2022-4202010-08
1
39
70-4605036 Болт М20х60
70-4605036
4
40
2022-2401111-01 Болт
2022-2401111-01
10
41
2022-3502010-02 Тормоз правый в сборе
2022-3502010-02
1
42
2022-2407500 Передача конечная
2022-2407500
1
43
1822-2409010 Привод блокировки
1822-2409010
1
44
1822-2409002 Прокладка
1822-2409002
1
45
2022-2401510 Маслопровод
2022-2401510
2
46
2022-2407552 Прокладка
2022-2407552
2
47
2022-2401540-А-02 Маслопровод
2022-2401540-А-02
1
48
2022-2407500-01 Передача конечная
2022-2407500-01
1
49
2022-2409013 Штуцер
2022-2409013
1
50
Д18-051-А Болт поворотного угольника длина резьбы 12мм
Д18-051-А
1
51
Штифт Д01-015 установочный
Д01-015
2
14
52
1221-2407505 Болт
1221-2407505
17
