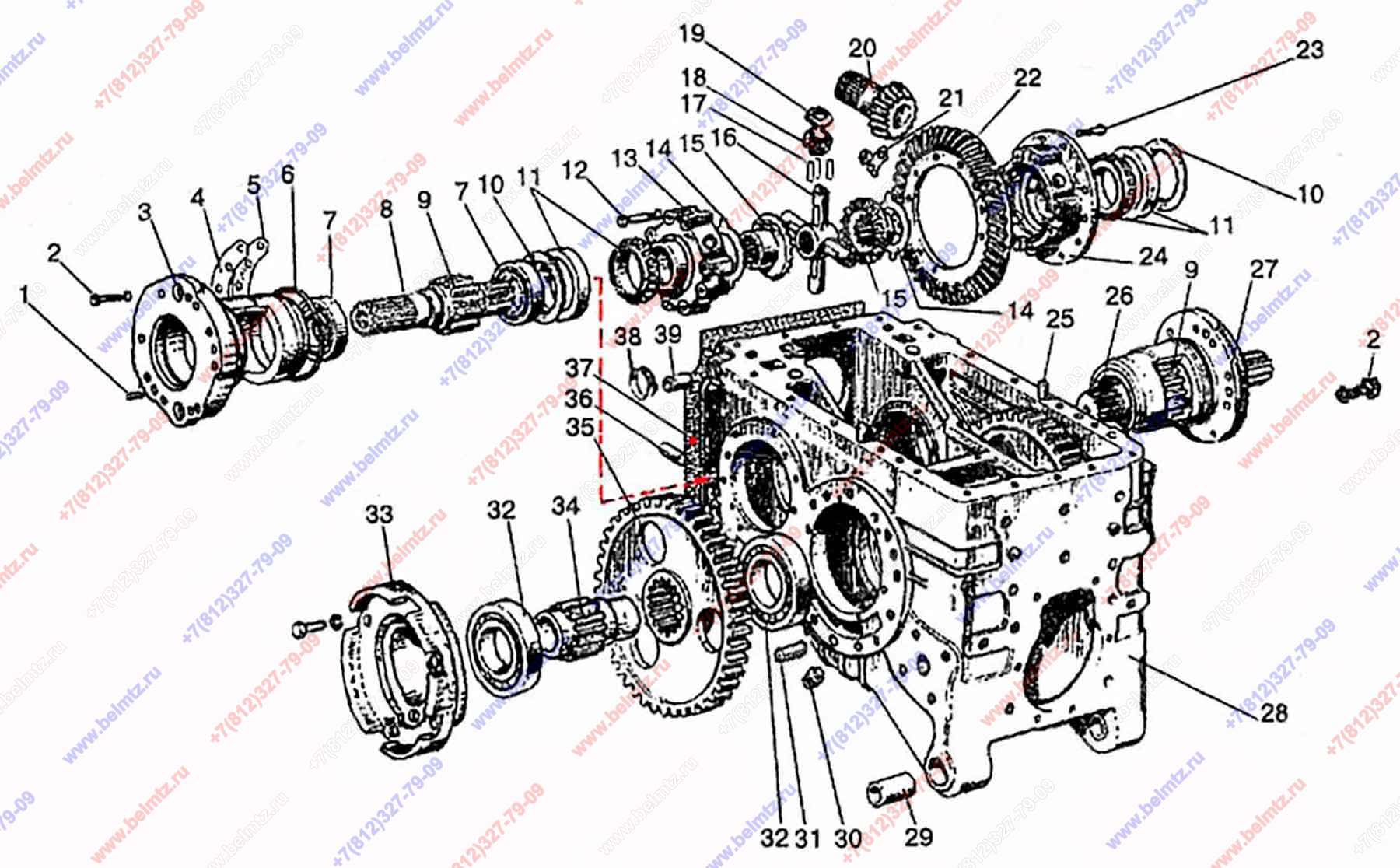

  • Группа 24. Задний мост 1220-2401010-04. Подгруппа 2401, 2403. Задний мост. Дифференциал.

Используется в Каталогах

Беларус-1222.3

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
1220-2401010-04 Мост задний
1220-2401010-04
1
]
0
1221-2401015-08 Корпус заднего моста
1221-2401015-08
1
(28, 36, 39)
0
1221-2407130 Стакан
1221-2407130
2
(32, 33)
0
1522-2403015-02 Корпус дифференциала
1522-2403015-02
1
(13, 24)
0
1522-2403020-А Дифференциал (1221,1523) посад.место под подш.80мм(7216а)
1522-2403020-А
1
1
(11-24)
0
1523М-2407060 Стакан левый в сборе
1523М-2407060
1
1
(3, 6-10)
0
1523М-2407060-01 Стакан правый в сборе
1523М-2407060-01
1
(6, 7, 9, 10, 26, 27)
0
85-2403014-В Комплект шестерен главной передачи Zвала-12 Zшестерни-41 (80-1701252-В + 50-2403021-В)
85-2403014-В
1
2
(80-1701252-В + 50-2403021-В)
1
80М-2407039 Штифт
80М-2407039
4
2
80М-2407041 Болт
80М-2407041
14
3
1221М-2407042 Стакан подшипиников левый («мокрые» тормоза)
1221М-2407042
1
4
1221-2407056 Прокладка дифференциала заднего моста S-0,5
1221-2407056
8
5
1221-2407057 Прокладка дифференциала заднего моста S-0,2
1221-2407057
20
6
Кольцо 200,5х3,6 (205-210-36-1-4)
205-210-36-1-4
2
5
7
Подшипник 311(6311) радиальный шариковый 55*120*29мм 1,375кг
311
4
3
8
1221М-2407053-01 Вал-шестерня ведущая конечной передачи L-310мм
1221М-2407053-01
1
9
1522-2407052 Шестерня z-24, Z-24
1522-2407052
2
1
10
1221-2407043 Кольцо
1221-2407043
2
11
Подшипник 7216(30216) радиально-упорный роликовый конический 80*140*28,25мм 1,65кг
7216
2
4
12
50-2403034-А Болт
50-2403034-А
8
13
1522-2403019-02 Крышка дифференциала
1522-2403019-02
1
14
1220-2403049 Шайба опорная
1220-2403049
2
15
1522-2403048 Шестерня полуосевая
1522-2403048
2
16
1522-2403062-Б Крестовина
1522-2403062-Б
1
17
Ролик 4х29,8 А3 ГОСТ 6870-81
4х29,8 А3 ГОСТ 6870-81
100
18
1522-2403057-Б Сателлит
1522-2403057-Б
4
19
1522-2403025-Б Шайба опорная сателлита
1522-2403025-Б
4
20
80-1701252-В Вал вторичный Фпод подшипник 50мм резьба М45 (вал 80-1701252-Б снят с пр-ва 08.2012)
80-1701252-В
1
1
21
50-2403023 Пластина стопорная
50-2403023
6
24
22
50-2403021-В Шестерня ведомая (см в сборе 85-2403014-В)
50-2403021-В
1
23
50-1702092 Болт призонный М12х42
50-1702092
12
10
24
1522-2403018-02 Корпус
1522-2403018-02
1
25
Штифт Д01-015 установочный
Д01-015
2
15
26
1221М-2407053 Вал-шестерня ведущая конечной передачи L-360мм
1221М-2407053
1
27
1221М-2407042-01 Стакан подшипиников правый («мокрые» тормоза)
1221М-2407042-01
1
28
1221-2401016-08 Корпус заднего моста
1221-2401016-08
1
29
80-2401032 Втулка
80-2401032
2
10
30
70-1701300 Пробка магнитная 1 1/4"
70-1701300
1
31
1221-2407508-01 Штифт
1221-2407508-01
4
32
Подшипник 217(6217) радиальный шариковый 85*150*28мм 1,799кг
217
4
8
33
1221-2407131 Стакан эпицикла
1221-2407131
2
34
1221-2407123 Втулка
1221-2407123
2
35
1522-2407122 Шестерня z-56
1522-2407122
2
2
36
50-4605027 Штифт
50-4605027
1
37
80-2401016 Прокладка между КПП и задним мостом
80-2401016
2
18
38
Манжета армированная 25х42 (2.2-25х42-1)
2.2-25х42-1
2
10
39
36-3502037-А Втулка
36-3502037-А
2
