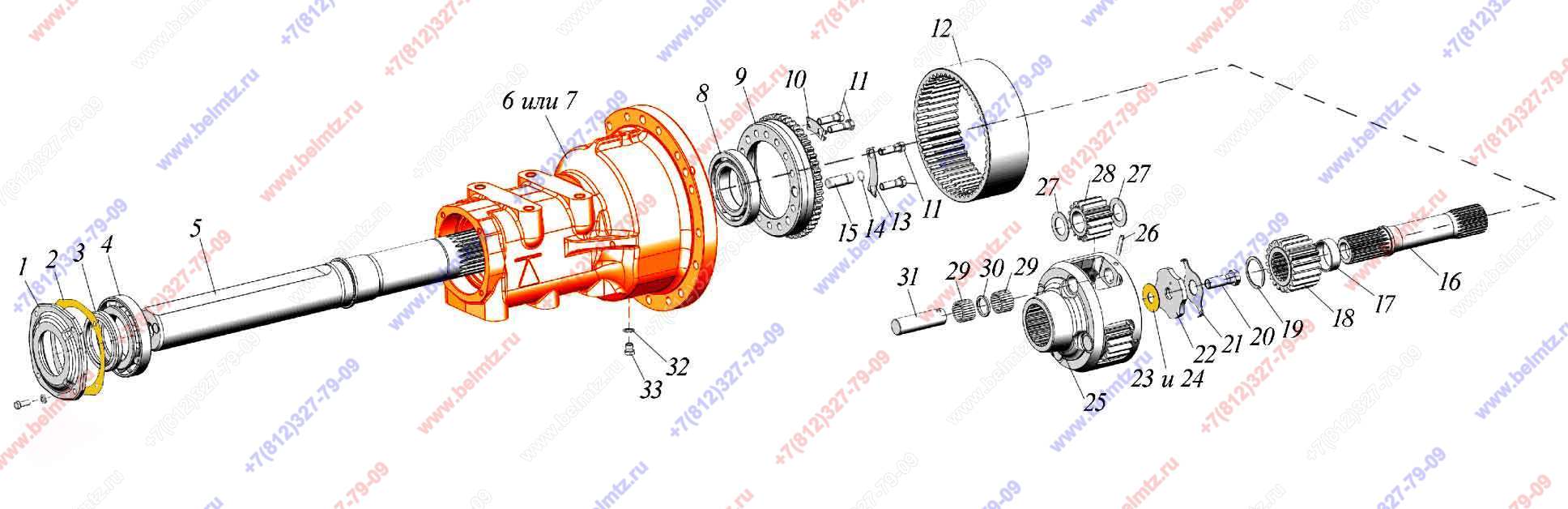

  • Группа 24. Задний мост. Подгруппа 2407. Передача конечная 1221-2407500-02(03).

Используется в Каталогах

Беларус-1222.3

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
1221-2407030 Крышка
1221-2407030
2
(1,3)
0
1221-2407500-02 Передача конечная левая
1221-2407500-02
1
(1-6, 8-33)
0
1221-2407500-03 Передача конечная правая
1221-2407500-03
1
(1-5, 7-33)
0
1221-2407535-А1 Водило
1221-2407535-А1
2
(25-31)
0
1221-2407540 Шестерня ведущая
1221-2407540
2
(16-19)
1
1221-2407028 Крышка
1221-2407028
2
3
2
1221-2407089 Прокладка
1221-2407089
2
8
3
Манжета армированная 90х120 (2.2-90х120-1)
2.2-90х120-1
2
4
Подшипник 7218 (30218) радиально-упорный роликовый конический 90-160*32,5мм 2,52кг
7218А
2
5
5
1221-2407082 Полуось заднего моста
1221-2407082
2
1
6
1221М-2407018 Рукав полуоси левый
1221М-2407018
1
7
1221М-2407018-01 Рукав полуоси правый
1221М-2407018-01
1
8
Подшипник 7217(30217) радиально-упорный роликовый конический 85*150*30.25мм 2,1кг
7217А
2
7
9
1221-2407502-Б Ступица эпицикла
1221-2407502-Б
2
10
1221-2407504 Пластина
1221-2407504
8
11
1221-2407505 Болт
1221-2407505
24
12
5336-2405050 Шестерня ведомая 51 зуб.(D-267мм)
5336-2405050
2
2
13
1221-2407503-А Пластина
1221-2407503-А
4
14
54.38.619 Кольцо стопорное
54.38.619
4
15
1221-2407512 Штифт
1221-2407512
4
16
1221-2407541 Вал
1221-2407541
2
17
1221-2407542 Втулка
1221-2407542
2
18
5336-2405028-А Шестерня ведущая
5336-2405028-А
2
1
19
Кольцо ГОСТ 13940-86 2С55
2С55 ГОСТ 13940-86
2
7
20
70-4605036 Болт М20х60
70-4605036
2
21
1221-2407507 Шайба
1221-2407507
2
22
1221-2407537 Шайба
1221-2407537
2
23
1221-2407506 Прокладка 0,5 мм
1221-2407506
12
24
1221-2407506-01 Прокладка 0,2 мм
1221-2407506-01
12
25
1221-2407536-Б Водило
1221-2407536-Б
2
26
Штифт А.8х45.65Г ГОСТ 14229-93
А.8х45.65Г ГОСТ 14229-93
8
27
1221-2407538 Шайба сателлита
1221-2407538
16
28
5336-2405035-А Сателлит
5336-2405035-А
8
29
Ролик 5x27,8 А3 ГОСТ 6870-81
5x27,8 А3 ГОСТ 6870-81
368
30
1221-2407539 Шайба распорная
1221-2407539
8
31
1221-2407556-А Ось сателлита
1221-2407556-А
8
32
Кольцо USIT M14
USIT M14
2
46
32
Шайба РМ14
РМ14
2
33
1221-1802091 Пробка резьбовая
1221-1802091
2
