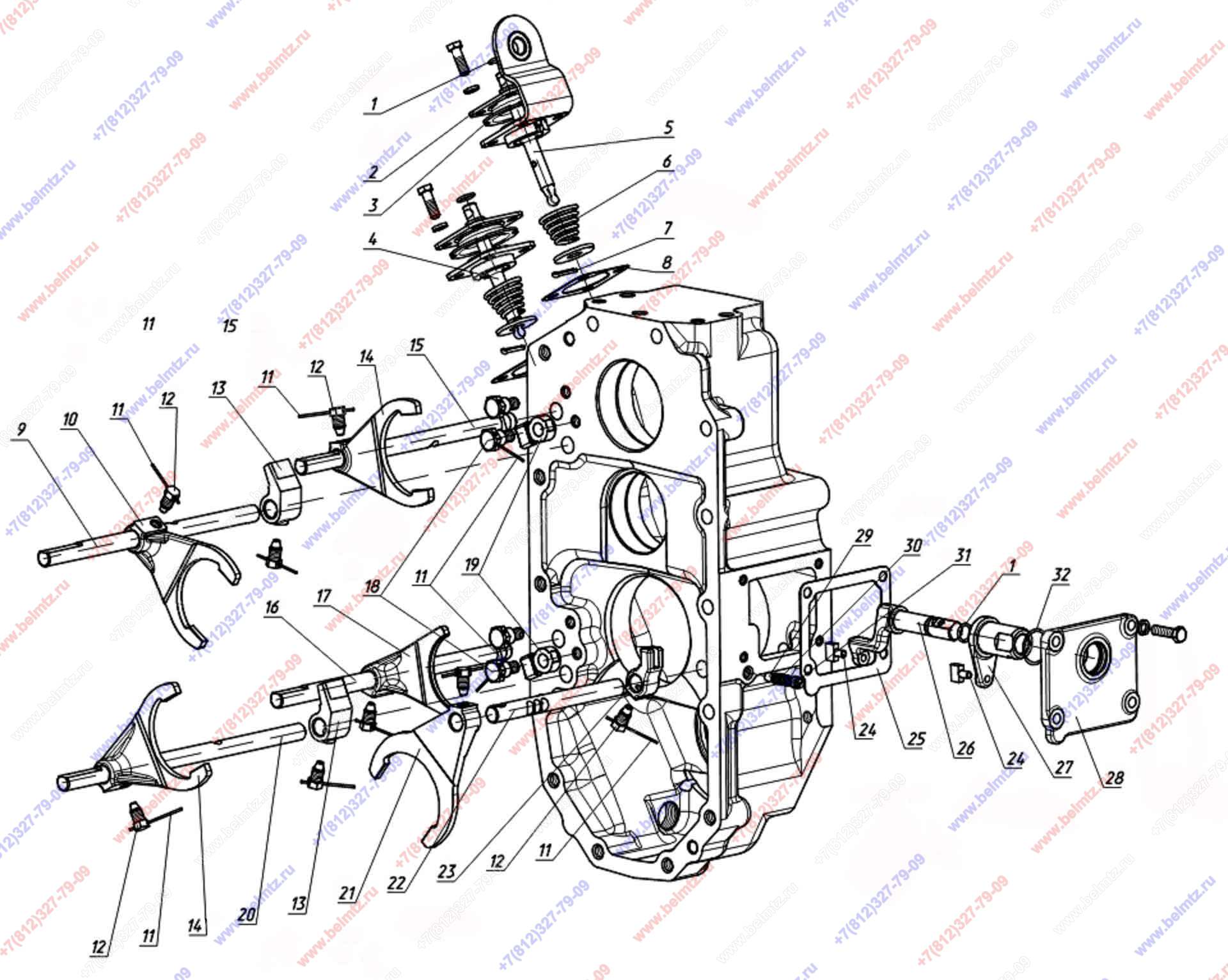

- Группа 17 Коробка передач. Подгруппа 1702. КПП 622-1700010. Механизм управления коробкой передач.
Используется в Каталогах
Состав узла
№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
622-1702030 Крышка
622-1702030
1
7
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
2
9
622-1702012 Поводок
622-1702012
1
11
Проволока 1,6-О-С ГОСТ 3282-74
1,6-О-С ГОСТ 3282-74
10
15
622-1702011 Поводок
622-1702011
1
16
622-1702013 Поводок
622-1702013
11
18
622-1702062 Болт
622-1702062
4
19
622-1702061 Фиксатор
622-1702061
2
20
622-1702014 Поводок
622-1702014
1
21
622-1702026 Вилка
622-1702026
1
22
622-1702037 Поводок
622-1702037
1
23
622-1702035 Поводок
622-1702035
1
25
622-1702038 Прокладка
622-1702038
1
26
622-1702033 Валик
622-1702033
1
27
622-1702032 Валик
622-1702032
1
28
622-1701031 Крышка
622-1701031
1
29
7,938-100 ГОСТ 3722-81
1
32
Кольцо 027,5х2,5 (028-032-25-2-2)
028-032-25-2-2
1
