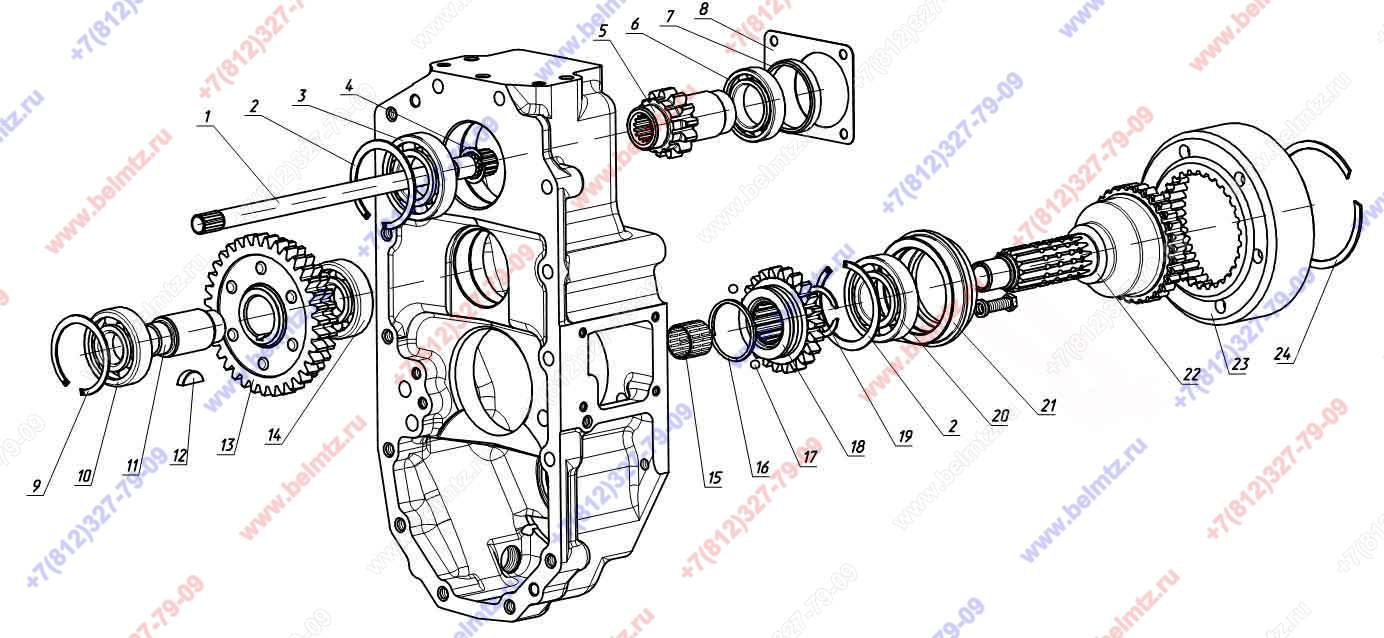

  • Группа 17 Коробка передач. Подгруппа 1701. КПП 622-1700010. Привод насоса. Привод ВОМ. изм

Используется в Каталогах

Беларус-622

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
622-1701170-А Стакан
622-1701170-А
1
1
622-1701152-Б-01 Вал
622-1701152-Б-01
1
2
Кольцо ГОСТ 13943-86 С80 внутреннее
С80 ГОСТ 13943-86
2
3
Подшипник NJ208-EC Роликовый радиальный 40*80*18мм 0,415кг
NJ 208 EC
2
1
4
220-1701251 Кольцо
220-1701251
1
2
5
622-1701150-Б Вал-шестерня
622-1701150-Б
1
6
Подшипник 108(6008) шариковый радиальный 40*68*15мм 0,194кг
108
1
2
7
622-1701156 Втулка
622-1701156
1
8
622-1701013 Прокладка
622-1701013
1
20
9
Кольцо ГОСТ 13943-86 С72
C72 ГОСТ 13943-86
1
10
Подшипник NJ306 ECJ Роликовый радиальный 30*72*19мм 0,403кг
NJ 306 ECJ
1
11
622-1701161-А Вал
622-1701161-А
1
12
Шпонка 8,0х11 ГОСТ 24071-97
8х11 ГОСТ 24071-97
1
13
622-1701165-А Шестерня
622-1701165-А
1
14
Подшипник 306(6306) радиальный шариковый 30*72*19мм 0,331кг
306
1
5
15
Подшипник 3КК 28х33х27Е
3КК 28х33х27Е
1
16
622-1701173 Пружина
622-1701173
1
17
Шарик 7,938-100 ГОСТ 3722-81
7,938-100 ГОСТ 3722-81
2
18
622-1701172 Шестерня
622-1701172
1
19
Кольцо ГОСТ 13940-86 С40
С40 ГОСТ13940-86
1
99
20
Подшипник 208 (6208) радиальный шариковый 40x80x18мм 0,349кг
208
1
6
21
622-1701022 Стакан
622-1701022
1
22
622-1701171-Б Вал
622-1701171-Б
1
23
70-4202043 Шестерня коронная
70-4202043
1
24
Кольцо ГОСТ 13941-86 2С110
2С110 ГОСТ 13941-86
1
19
