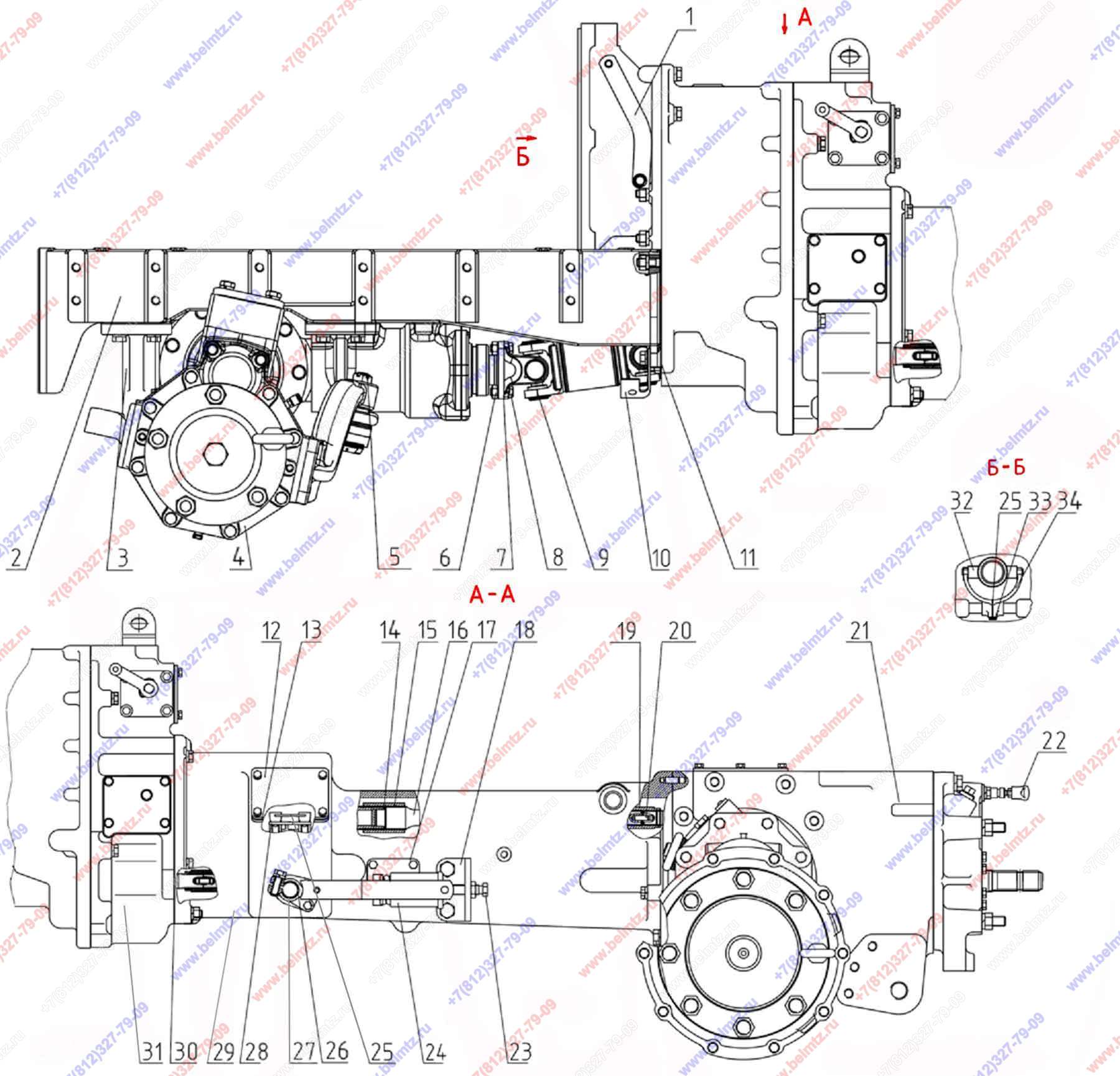

  • Группа 0002. Трансмиссия 622-0002010

Используется в Каталогах

Беларус-622

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
622-0002010 Трансмиссия
622-0002010
1
1
422-1601150 Вал с рычагом
422-1601150
1
1
2
322-2800125 Полурама без переднего ВОМ
322-2800125
1
2
622-2800129 Полурама с передним ВОМ
622-2800129
1
3
622-2800120 Кронштейн
622-2800120
1
4
622-2300010 Передний ведущий мост
622-2300010
1
5
Шплинт 4,0х36 ГОСТ 397-79
4,0x36.019 ГОСТ 397-79
2
6
52-2203013 Гайка спец на кардан (смотри 52-2203020)
52-2203013
4
7
20-2201024 Прокладка
20-2201024
1
8
52-2203012 Болт спец М10х1 на кардан (смотри 52-2203020)
52-2203012
4
9
320Р-2302010-А Вал карданный
320Р-2302010-А
1
10
622-2302070 Кронштейн
622-2302070
1
11
587.622-2800037 Прокладка между полурамой и коробкой передач
587.622-2800037
2
12
322-4202014 Крышка
322-4202014
2
13
322-4202013 Прокладка
322-4202013
2
14
Кольцо ГОСТ 13941-86 С36
С36 ГОСТ 13941-86
1
15
322-4202218 Втулка
322-4202218
1
16
622-4202217 Вал
622-4202217
1
17
70-4608019 Крышка
70-4608019
2
2
18
322-4216121 Кронштейн
322-4216121
1
19
622-4202018 Втулка
622-4202018
1
20
Штифт 2.8х20 ГОСТ 3128-70
2.8х20 ГОСТ 3128-70
1
21
622-2401010 Мост задний
622-2401010
1
21
622-2401010-01 Мост задний
622-2401010-01
1
22
70-4803060 Рукоятка
70-4803060
1
2
23
70-4216023-А Болт
70-4216023-А
1
24
70-4216015 Крышка стакана управления ВОМ
70-4216015
1
1
25
Проволока 1,6-О-С ГОСТ 3282-74
1,6-О-С ГОСТ 3282-74
1
26
Шпонка 6,0х11 СШ-611
СШ-611
1
27
422-4216120 Рычаг
422-4216120
1
28
80-4216039 Стопор
80-4216039
1
9
29
322-4202010-01 Привод ВОМ
322-4202010-01
1
30
587.322-4202012 Прокладка
587.322-4202012
1
31
622-1700010 Коробка передач
622-1700010
1
32
420-1601180 Отводка с подшипником
420-1601180
1
3
33
50-4604046 Болт вилки
50-4604046
1
34
320-1601203 Вилка
320-1601203
1
1
