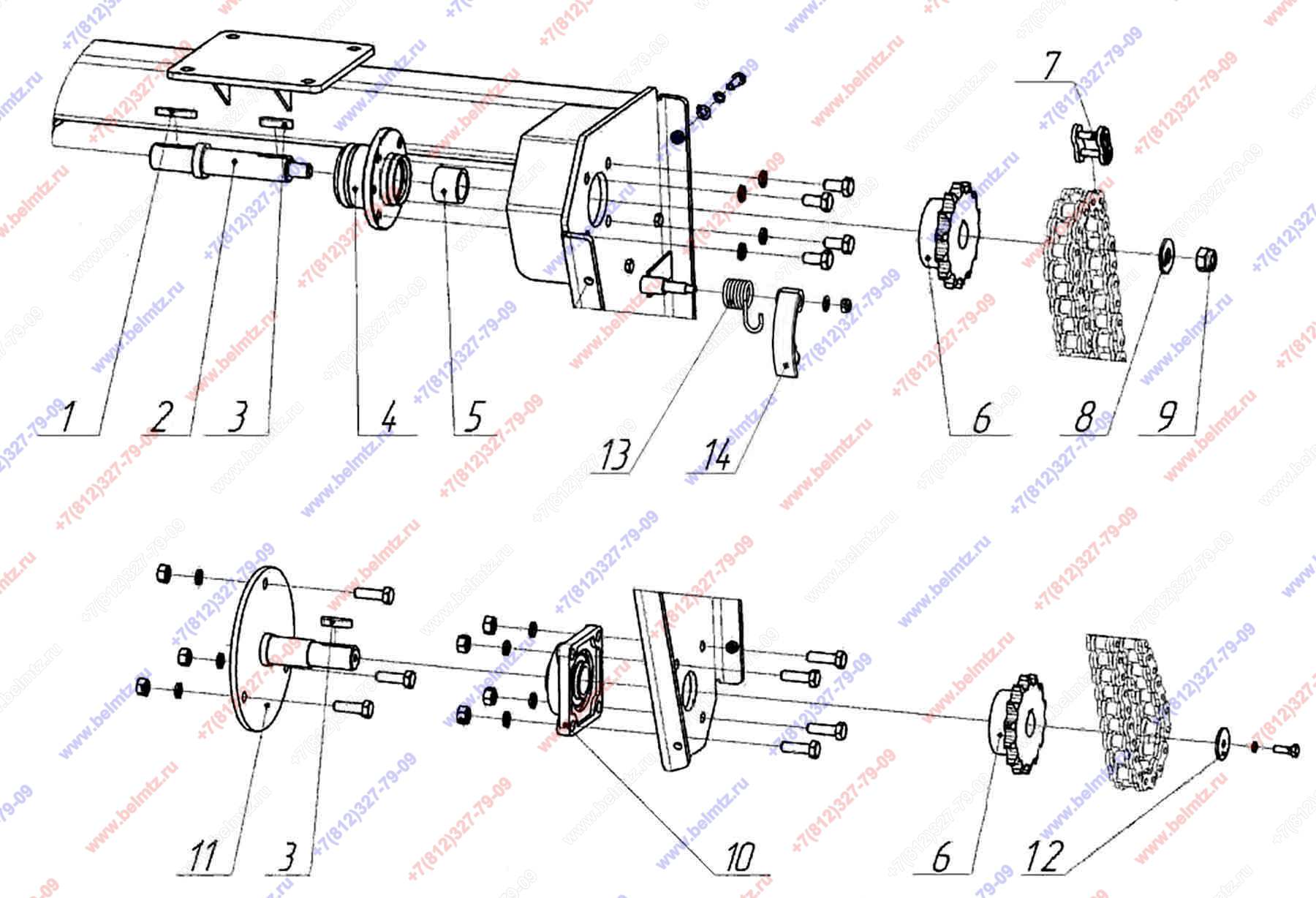

  • Щетка механическая БЗ-22.00.000. Рис.2.2 Корпус в сборе БЗ-22.02.000

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
Шпонка 8х7х50 ГОСТ 23360-78
8х7х50 ГОСТ 23360-78
1
3
10х8х40 ГОСТ 23360-78
2
4
2108-3104014 Ступица задняя в сборе (21100-3104014)
2108-3104014
1
5
БЗ-22.02.002 Втулка
БЗ-22.02.002
1
6
Звездочка ПР-25,4-60 z-14
ПР-25,4-60 z-14
2
8
БЗ-22.02.004 Шайба 17х40
БЗ-22.02.004
1
9
Гайка М16 с нейлоновым кольцом
Гайка М16
1
11
БЗ-22.02.220 Ось готовая
БЗ-22.02.220
1
12
БЗ-13.02.004 Шайба 9х40
БЗ-13.02.004
1
13
БЗ-22.02.005 Пружина
БЗ-22.02.005
1
