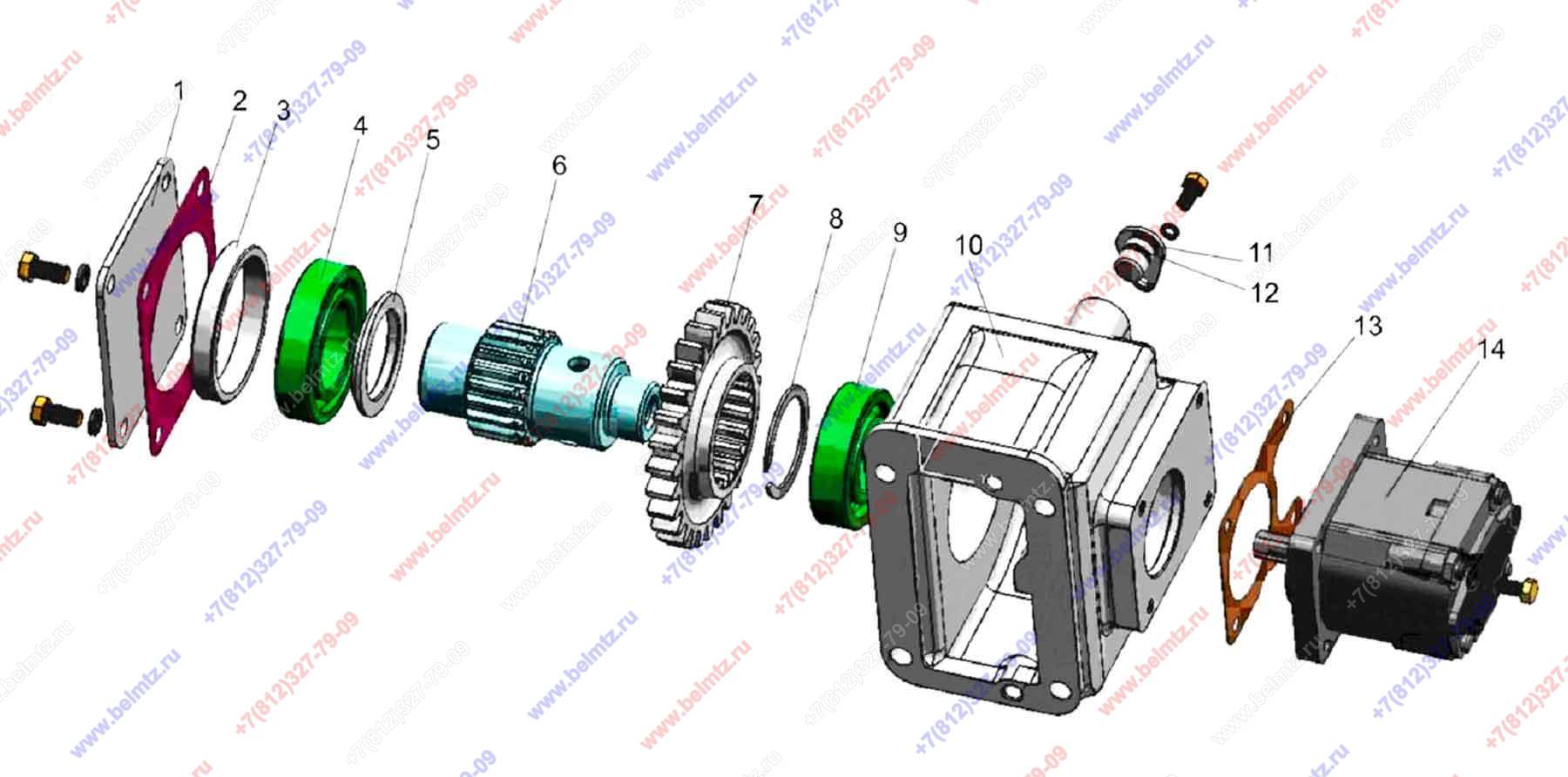

  • Группа 46. Гидросистема. Подгруппа 4604. Привод насосов 77-4604010-01

Используется в Каталогах

Беларус-82.3

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
77-4604010-01 Привод насосов
77-4604010-01
1
1
77-4604018 Крышка
77-4604018
1
2
36-1022054-А Прокладка привода насоса НШ-32 гидросистемы
36-1022054-А
1
3
77-4604016-01 Шайба
77-4604016-01
1
4
Подшипник 210 (6210) радиальный шариковый 50*90*20мм 0,46кг
210 АУШ1
1
10
5
77-4604017 Шайба
77-4604017
1
6
77-4604012 Вал
77-4604012
1
7
77-4604013 Шестерня
77-4604013
1
8
Кольцо ГОСТ 13940-86 2С65
2С65 ГОСТ 13940-86
1
9
Подшипник 307(6307) радиальный шариковый 35*80*21мм 0,447кг
307
1
9
10
77-4604011 Корпус
77-4604011
1
11
77-4604045 Ось
77-4604045
1
12
Кольцо 012,6х2,5 (013-017-25-1-4)
013-017-25-1-4
1
32
13
50-1022062-Б Прокладка
50-1022062-Б
1
14
НШ-6 Г-3Л Насос левый
НШ-6 Г-3Л
1
14
НШ-6 Ж-3-04Л Насос левый
НШ-6Ж-3-04Л
1
5
