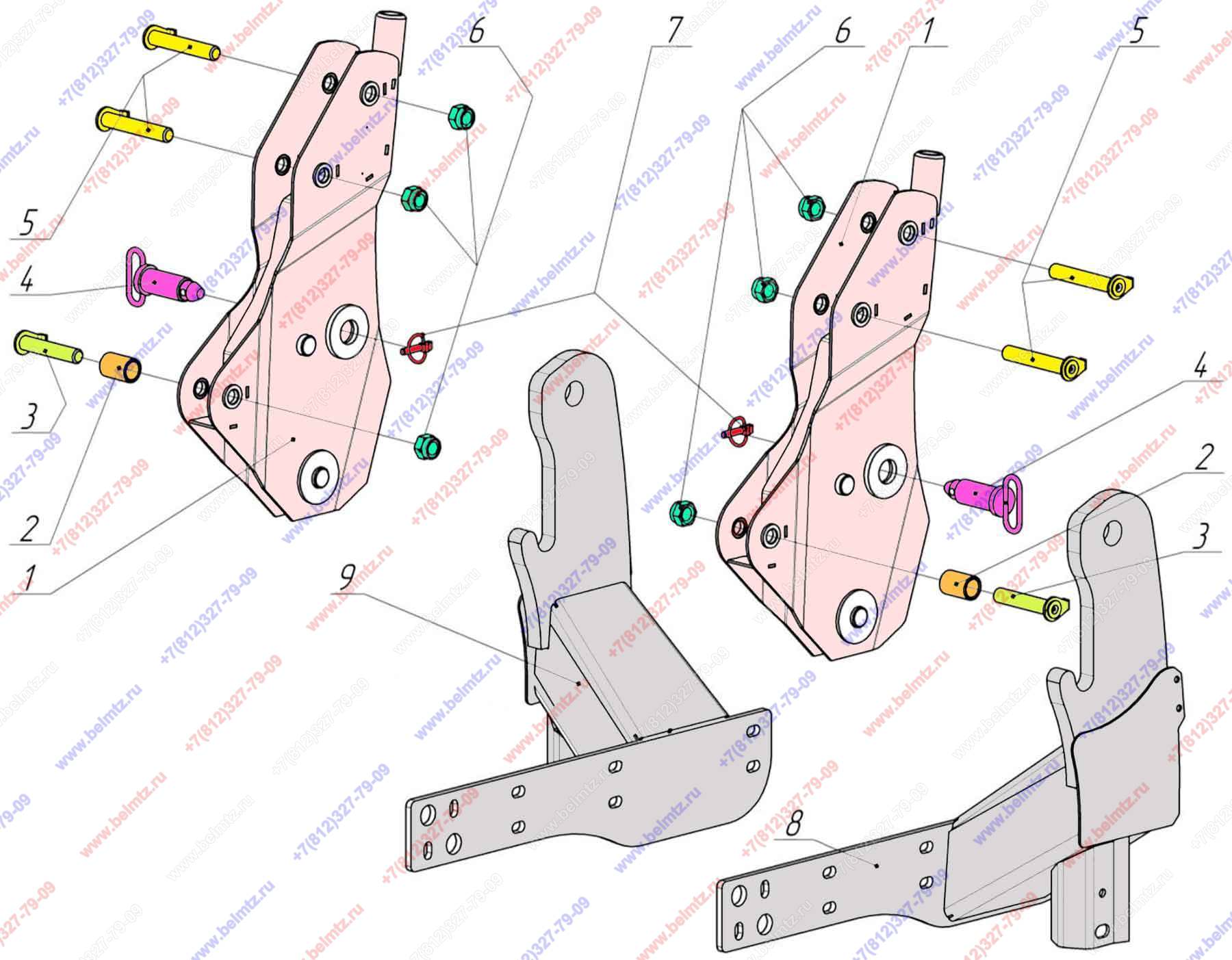

  • Универсал basic. Рис.2.1 Сборка подрамников БЗ-b.01.090

Используется в Каталогах

Универсал basic

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
БЗ-b.01.500 Пятка шип-паз
БЗ-b.01.500
2
2
БЗ-b.00.011-01 Втулка Универсал BASIK до середины 2021 года
БЗ-b.00.011-01
2
8
3
БЗ-b.00.050 Болт Универсал BASIK до серидины 2021 года
БЗ-b.00.050
2
3
4
БЗ-V.00.040 Фиксатор
БЗ-V.00.040
2
5
БЗ-b.00.050-01 Болт
БЗ-b.00.050-01
4
6
Гайка М24 с нейлоновым кольцом
Гайка М24
6
7
Шплинт 10х45 DIN 11023 (с кольцом)
10х45 DIN 11023
2
8
БЗ-b.01.400-01 Подрамник с БРС трактора левый
БЗ-b.01.400-01
1
9
БЗ-b.01.400 Подрамник с БРС трактора правый
БЗ-b.01.400
1
