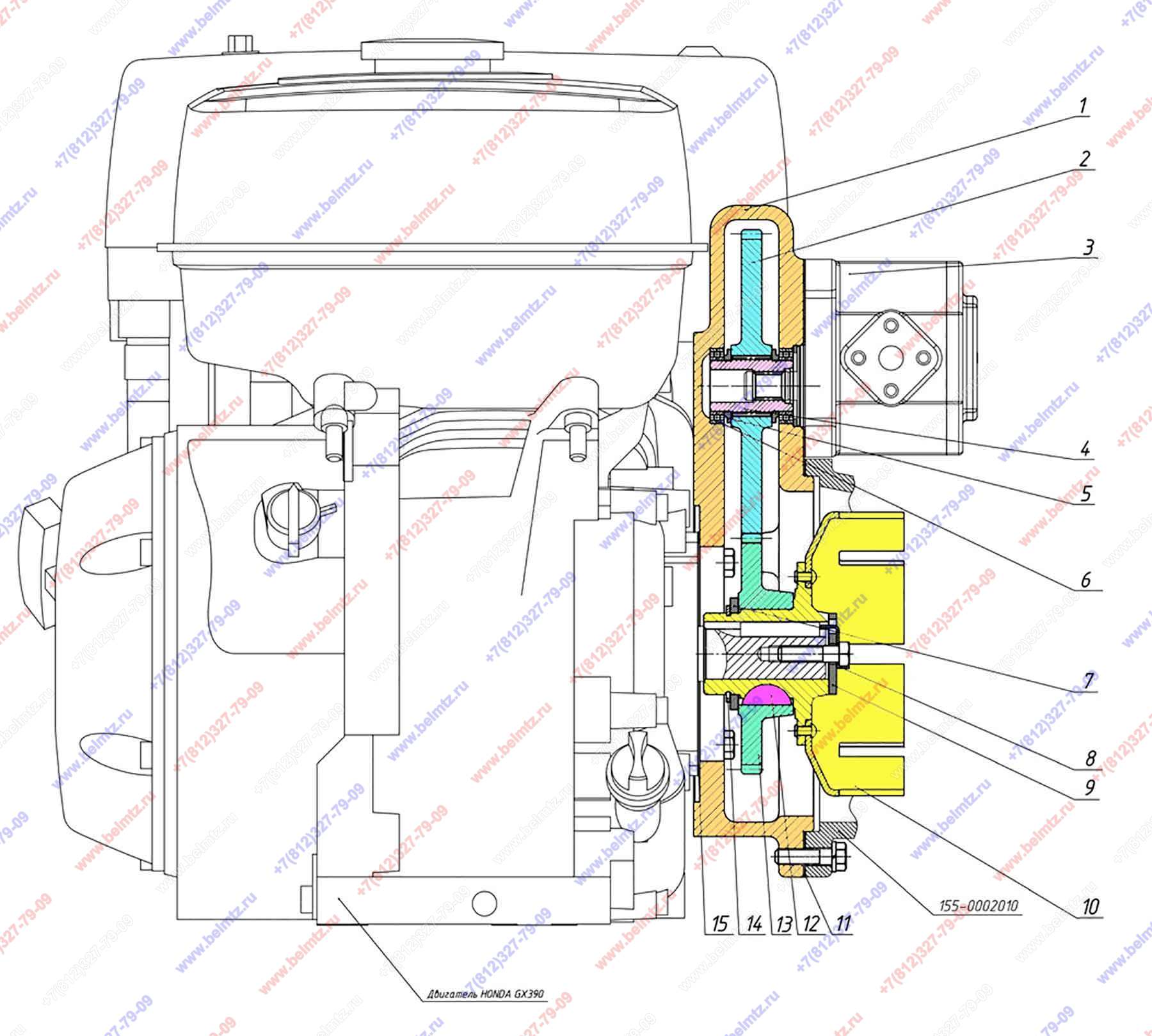

  • Группа 46. Гидросистема. Подгруппа 4604. Привод насоса 152-4604010

Используется в Каталогах

Беларус-152

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
152-4604012 Корпус
152-4604012
1
2
152-4604018 Колесо зубчатое
152-4604018
1
3
НШ-6 Г-3Л Насос левый
НШ-6 Г-3Л
1
3
НШ-6 Ж-3-04Л Насос левый
НШ-6Ж-3-04Л
1
5
4
152-4604013 Вал
152-4604013
1
5
152-4604019 Кольцо
152-4604019
2
6
Подшипник 1000805 (6-1000805) шариковый радиальный 37*25*7мм 0,02 кг
6-1000805
2
4
7
220-1701253 Шайба
220-1701253
1
10
8
082БС-1601011 Шайба
082БС-1601011
1
9
082БС-1601014 Шайба
082БС-1601014
1
10
152-4604015 Барабан
152-4604015
1
11
082-1601014 Прокладка
082-1601014
1
12
Шпонка 6,0х10 ГОСТ 24071-97
6х10
1
7
13
152-4604017 Шестерня
152-4604017
1
14
Кольцо ГОСТ 13940-86 С40
С40 ГОСТ13940-86
1
50
15
112ТС-1601013 Прокладка
112ТС-1601013
1
