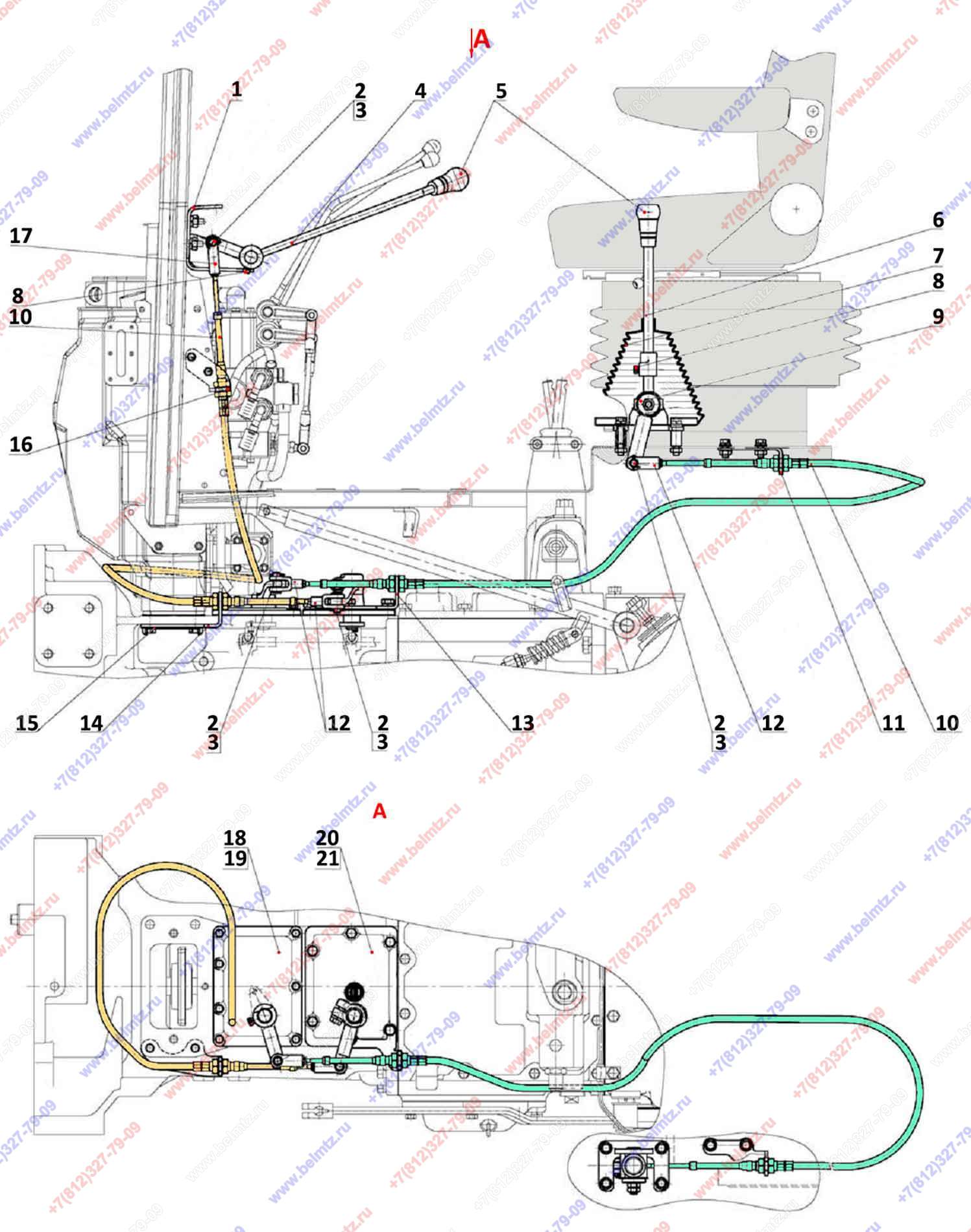

  • Группа 17. Коробка передач. Подгруппа 1723. Управление комбинированным редуктором

Используется в Каталогах

Беларус-82.3

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
95-1723110 Кронштейн
95-1723110
1
2
Палец 12х32 ОСТ 37.001.163-97
12х32 ОСТ 37.001.163-97
4
10
3
Шплинт 3,2х20 ГОСТ 397-79
3,2х20.019 ГОСТ 397-79
4
4
95-1723155 Рычаг
95-1723155
1
5
А15.05.020 Рукоятка
А15.05.020
2
2
6
95-1723555 Рычаг
95-1723555
1
7
80-6702243-А Чехол
80-6702243-А
1
1
8
220-1702061 Болт
220-1702061
2
2
9
95-1723520 Кронштейн
95-1723520
1
10
Трос 100.М6322.01900
100.М6322.01900
2
11
95-1723505 Кронштейн
95-1723505
1
12
3022-1702069 Вилка
3022-1702069
3
13
95-1723031 Кронштейн
95-1723031
1
14
95-1723032 Кронштейн
95-1723032
1
15
70-4607168 Пластина
70-4607168
1
16
95-1723135 Кронштейн
95-1723135
1
17
А20-213-A-01 Вилка
A20-213-A-01
1
18
95-1723015 Крышка
95-1723015
1
19
50-1601345 Прокладка
50-1601345
1
20
95-1723010-01 Крышка упр-я синхронизированным реверс--редуктором
95-1723010-01
1
21
50-1601347 Прокладка
50-1601347
1
