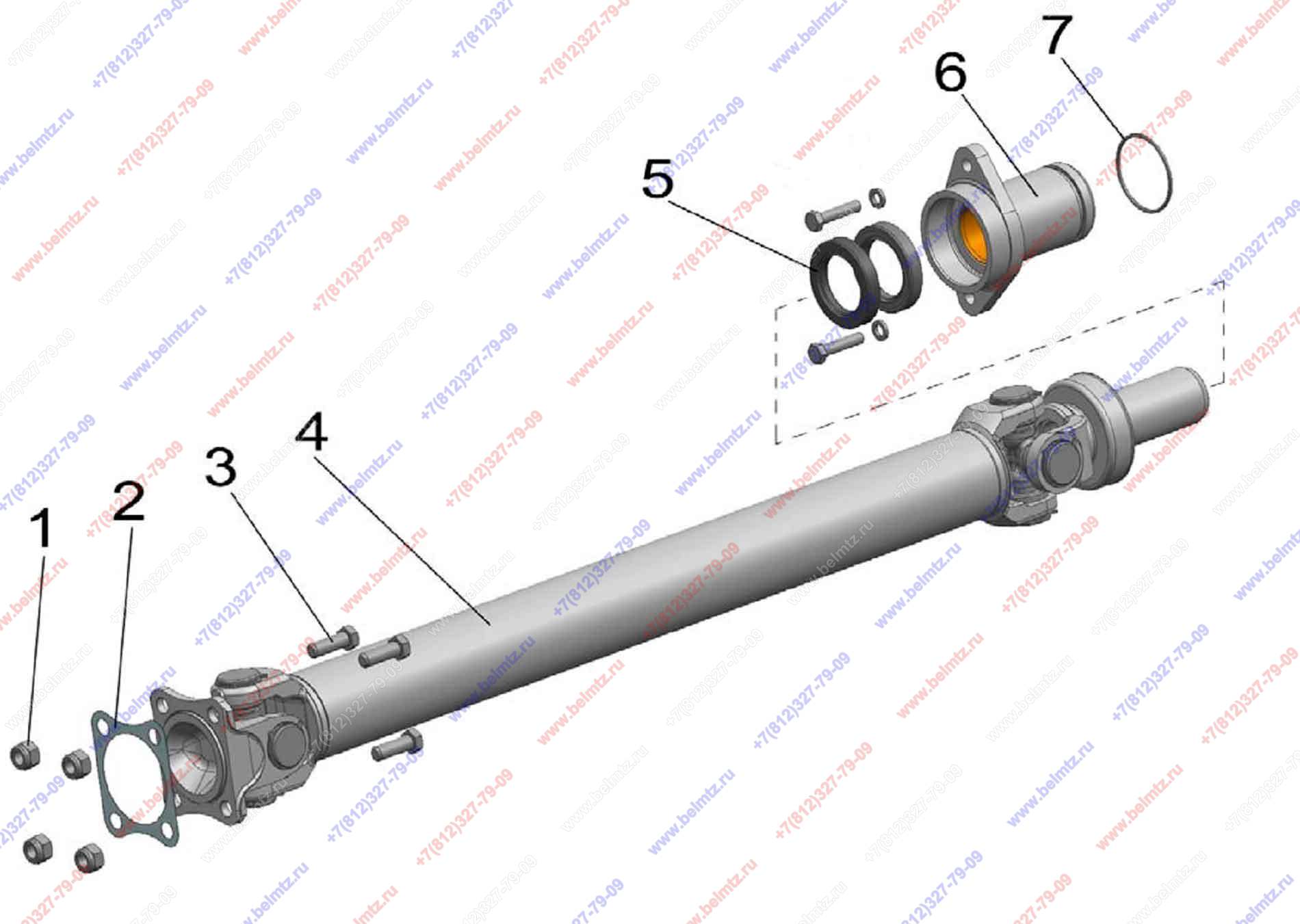

  • Группа 22. Привод карданный. Подгруппа 2203. Привод карданный 86-2203010-Б.

Используется в Каталогах

Беларус-82.3

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
52-2203020 Болт спец с гайкой
52-2203020
4
2
0
86-1802015-Б Обойма с втулкой и манжетами
86-1802015-Б
1
1
(5,8,9)
1
Гайка М10х1-8 DIN EN ISO 10511-98
М10х1-8 DIN EN ISO 10511-98
4
2
20-2201024 Прокладка
20-2201024
1
3
52-2203012 Болт спец М10х1 на кардан (смотри 52-2203020)
52-2203012
4
4
86-2203010-Б Вал карданный передний и промежуточный МТЗ-1025 L-850мм
86-2203010-Б
1
1
5
Манжета армированная 38х58 (2.2-38х58-1) двухбортовая ГОСТ 8752-79
2.2-38х58-1
2
6
86-1802020 Обойма с втулкой
86-1802020
1
7
Кольцо 047,0х2,5 (048-052-25-2-4)
048-052-25-2-4
1
12
