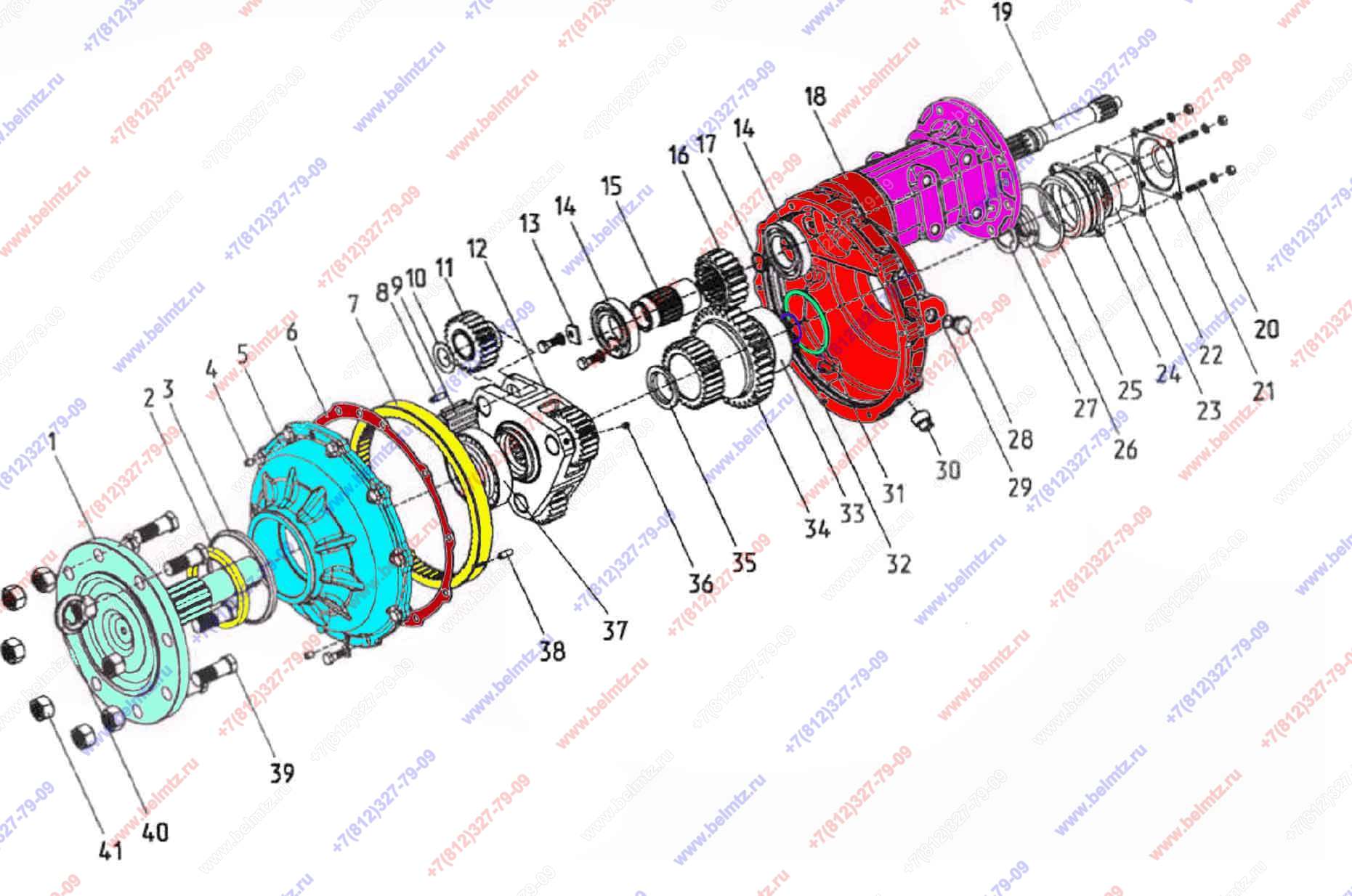

  • Группа 24. Задний мост. Подгруппа 2407. Передача конечная 422-2407010.

Используется в Каталогах

Беларус-422

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
1521-2308020 Крышка бортового редуктора
1521-2308020
2
0
1521-2308030 Водило в сборе
1521-2308030
2
0
422-2407010 Передача конечная
422-2407010
2
1
1521-2308017-01 Фланец
1521-2308017-01
2
2
Манжета армированная 100х125 (2.2-100х125-1)
2.2-100х125-1
2
17
3
1521-2308029 Грязевик
1521-2308029
2
4
72-2308011 Винт
72-2308011
4
32
5
1521-2308016 Крышка (идет в сборе 1521-2308020)
1521-2308016
2
6
1520-2308034 Прокладка
1520-2308034
2
2
7
1520-2308064 Шестерня (идет в сборе 1521-2308020)
1520-2308064
2
8
Ролик 4х34.8 А3 ГОСТ 6870-81
4х34.8 А3 ГОСТ 6870-81
156
94
9
1520-2308053 Ось
1520-2308053
6
10
1520-2308054 Шайба
1520-2308054
12
11
1520-2308059 Сателлит
1520-2308059
6
4
12
1521-2308056 Водило
1521-2308056
2
13
85-1702043 Пластина
85-1702043
4
14
Подшипник 210 (6210) радиальный шариковый 50*90*20мм 0,46кг
210 АУШ1
4
10
15
422-2407014 Муфта
422-2407014
2
16
422-2407061 Шестерня
422-2407061
2
17
Кольцо ГОСТ 13941-86 С30 внутреннее
С30 ГОСТ 13941-86
2
18
422-2407011-01 Рукав
422-2407011-01
2
1
19
422-2407012 Вал
422-2407012
2
20
422-2407013 Шпилька
422-2407013
8
12
21
1520-2308004 Крышка
1520-2308004
2
22
1520-2308003 Прокладка
1520-2308003
2
23
Подшипник 7509(6-7509.А, 32209) радиально упорный роликовый конический 45*85*24.75 мм 0,598кг
6-7509.А
2
5
24
1520-2308002 Стакан
1520-2308002
2
25
Кольцо 093,0х3,0 (095-100-30-1-4)
095-100-30-1-4
2
11
26
80-1701045 Гайка
80-1701045
2
7
27
80-1701056 Шайба
80-1701056
2
9
28
50-4608027-В Пробка
50-4608027-В
4
29
Кольцо 016,6х2,5 (017-021-25-2-2)
017-021-25-2-2
4
6
30
Пробка ПК КГ 3/4"
ПК КГ 3/4"
4
31
Кольцо ГОСТ 13941-86 2С100
2С100 ГОСТ 13941-86
2
14
32
Кольцо ГОСТ 13940-86 С45 наружное
С45 ГОСТ 13940-86
2
33
Подшипник 53609
53609
2
34
422-2407062 Блок-шестерня
422-2407062
2
35
1520-2308038 Кольцо
1520-2308038
2
4
36
1520-2308011 Винт
1520-2308011
6
1
37
Подшипник 7514 А (32214) радиально-упорный роликовый конический 70*125*33.25мм 1,67кг
7514 А
2
5
38
Штифт 2.8х25 ГОСТ 3128-70
2.8х25 ГОСТ 3128-70
6
39
40-3103016 Болт переднего колеса (МТЗ-ЮМЗ)
40-3103016
16
3
40
70-3104019-01 Гайка специальная
70-3104019-01
2
41
40-3103017 Гайка S-32, М22х1,5
40-3103017
14
1
