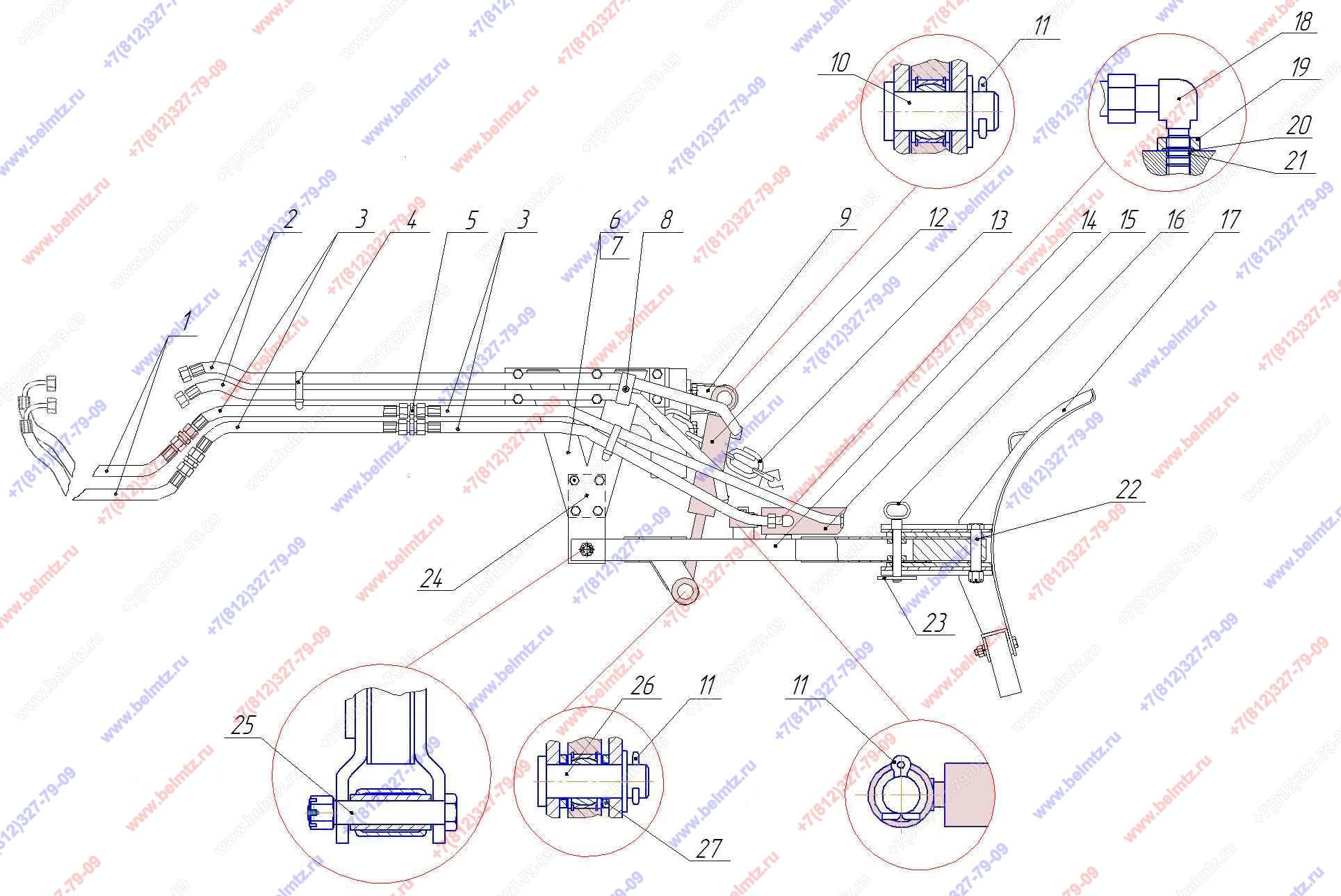

  • Отвал ОТ-18-01. Рис.1.1 Общий вид

Используется в Каталогах

Отвал ОТ-18-01

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
РВД Г19 М16х1.5 L-1500мм Г-образный
РВД Г19 L-1500мм Г-обр
2
5
2
РВД Г19 М16х1.5 L-1250мм
РВД Г19 L-1250мм
2
6
3
РВД Г19 М16х1.5 L-1000мм
РВД Г19 L-1000мм
4
5
4
80-3723045-01 Манжета
80-3723045-01
5
5
321-4607151 Проходник
321-4607151
4
6
ОТ18-00.00.080 Стойка
ОТ18-00.00.080
1
7
ОТ18-00.00.080-01 Стойка
ОТ18-00.00.080-01
1
8
70-3407146 Планка
70-3407146
2
9
ОТ18-00.00.115 Кронштейн
ОТ18-00.00.115
1
10
ОТ18-00.00.013 Палец
ОТ18-00.00.013
1
11
Шплинт 4,0х25 ГОСТ 397-79
4x25.019 ГОСТ 397-79
2
12
Ц40х100.010 Гидроцилиндр
Ц40х100.010
1
13
ОТ18-00.00.125 Фиксатор
ОТ18-00.00.125
1
14
ОТ18-00.00.070-01 Рама
ОТ18-00.00.070-01
1
15
Ц40х160.010 Гидроцилиндр Рулевое управление
Ц40х160.010
1
16
ОТ18-00.00.135 Фиксатор
ОТ18-00.00.135
1
17
ОТ18-00.00.030-02 Отвал
ОТ18-00.00.030-02
1
18
320-4607171 Угольник ввертный
320-4607171
4
8
19
082-4607124 Гайка
082-4607124
4
5
20
082-4607118 Шайба
082-4607118
4
21
Кольцо 010,60х2,5 (011-015-25-2-4)
011-015-25-2-4
2
37
22
ОТ18-00.00.011-01 Ось
ОТ18-00.00.011-01
1
23
А61.07.001 Шплинт пружинный
А61.07.001
1
24
ОТ18-00.00.120 Балка распорная
ОТ18-00.00.120
1
25
ОТ18-00.00.011 Ось
ОТ18-00.00.011
2
26
ОТ18-00.00.013-01 Палец
ОТ18-00.00.013-01
1
27
082-4605016 Втулка
082-4605016
2
