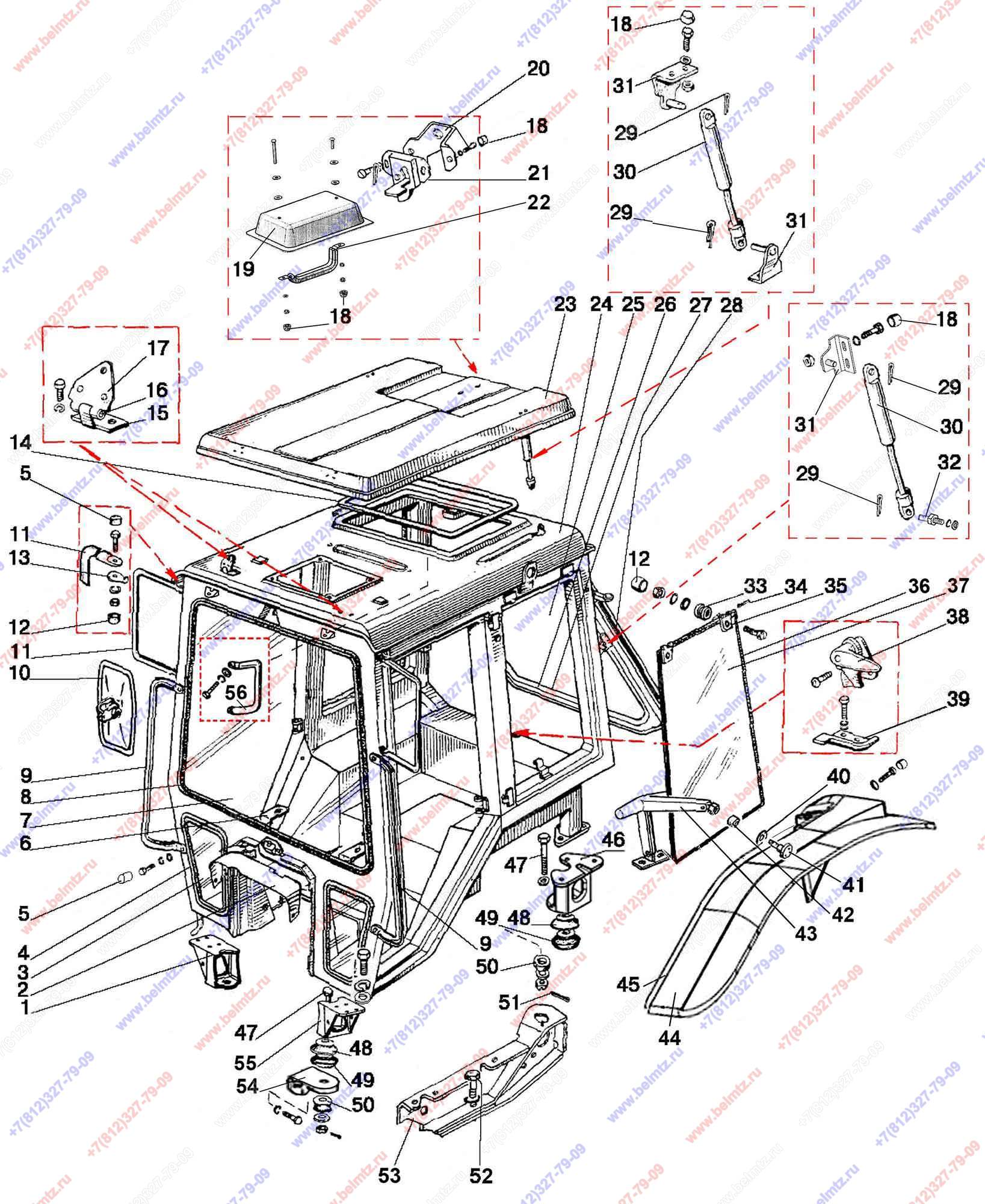

  • Группа 67. Кабина. Подгруппа 6700. Кабина. Крылья задние.

Используется в Каталогах

Беларус-1221

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
80-6707070 Замок крыши кабины
80-6707070
1
0
80-6708210 Рамка задняя со стеклом
80-6708210
1
(25-28)
0
80-6708900- 01 Стекло в сборе боковое 868мм*779мм
80-6708900-01
2
(5, 9, 11, 33, 35-37)
0
ТК 1221.2-175-6700-01 Кабина
ТК 1221.2-175-6700-01
1
1
80-6700031-Б-01 Кронштейн кабины правый
80-6700031-Б-01
1
1
2
85-6703056 Вставка
85-6703056
1
2
3
80-6703012-А Стекло каб перед.ниж432х292 (80-6700011-04 по старому каталогу)
80-6703012-А
2
6
4
Уплотнитель стекла А37.08.043 нижнего кабины L-1285мм
А37.08.043
2
5
А30.04.017-01 Колпачок
А30.04.017-01
4
6
80-3805030 Кронштейн
80-3805030
2
7
80-6703011-А Стекло лобовое 1267х921 (80-6700011-01 по старому каталогу)
80-6703011-А
1
7
8
Уплотнитель стекла А37.08.043-01 лобового L-4200мм
А37.08.043-01
1
5
9
80-6703112-А Поручень
80-6703112-А
2
10
80-8201050 Зеркало боковое пластик
80-8201050
2
8
11
80-8201106-А Труба крепления зеркала УК
80-8201106-А
2
3
12
А30.04.017-02 Колпачок
А30.04.017-02
12
5
13
80-8201107 Шайба
80-8201107
4
14
Уплотнитель люка А37.08.045 L-2850мм
А37.08.045
1
15
80-6707013 Петля
80-6707013
2
16
70-6708189 Ось
70-6708189
2
17
80-6707010-Б Петля
80-6707010-Б
2
18
А30.04.017 Колпачок
А30.04.017
8
19
80-6707082 Облицовка
80-6707082
1
20
80-6707075 Кронштейн
80-6707075
1
21
А37.09.010 Защелка
А37.09.010
1
22
80-6707080 Поручень
80-6707080
1
23
80-6707025-01 Крыша с замком (металл)
80-6707025-01
1
24
1221-6700020 Каркас кабины
1221-6700020
1
25
80-6708211-А Стекло заднее 1205х841 (80-6700011 по старому.каталогу)
80-6708211-А
1
2
26
80-6708215 Рамка задняя без стекла
80-6708215
1
27
Уплотнитель стекла А37.08.043-05 заднего L-3870мм
А37.08.043-05
1
2
28
80-6700021-01 Профиль L-4080мм
80-6700021-01
1
29
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
3
30
Пружина газовая 11.6.6308010
11.6.6308010
4
2
31
80-6708225 Кронштейн
80-6708225
6
32
85-6701033 Палец
85-6701033
2
33
80-6708903 Втулка
80-6708903
4
34
822-6700011-Б-01 Палец
822-6700011-Б-01
4
35
80-6708902 Петля стекла
80-6708902
4
36
Уплотнитель стекла F202.2 L-3200мм
F202.2
2
1
37
1221-6708901-А Стекло боков 868х779 3отв1221/892
1221-6708901-А
2
3
38
А37.05.025 Фиксатор окна кабины
А37.05.025
1
2
39
А37.05.021-Б Кронштейн
А37.05.021-Б
1
40
80-6708904 Прокладка
80-6708904
2
41
80-6708975 Винт
80-6708975
2
42
А37.01.041 Втулка
А37.01.041
2
43
80-6708920-Б Фиксатор бокового стекла в сборе
80-6708920-Б
2
1
43
80-6708960 Фиксатор бокового стекла в сборе
80-6708960
2
4
43
80-6708970 Рукоятка
80-6708970
2
44
Д82-8404020-А Крыло левое задн.
Д82-8404020-А
1
44
Д82-8404020-А-01 Крыло правое задн.
Д82-8404020-А-01
1
45
80-8404013-Б Уплотнитель для пластиковых крыльев
80-8404013-Б
2
46
1221-6700035 Опора левая
1221-6700035
1
46
1221-6700035-01 Опора правая
1221-6700035-01
1
47
80-6700029 Болт виброизолятора
80-6700029
4
48
80-6700163 Обойма виброизолятора
80-6700163
4
49
80-6700160 Виброизолятор
80-6700160
4
5
50
130-5001364-В Подушка нижняя малая крепления кабины УК
130-5001364-В
4
51
Шплинт 4,0х36 ГОСТ 397-79
4,0x36.019 ГОСТ 397-79
4
52
1221-6702301 Болт М20x70 ГОСТ 7796-70
1221-6702301
4
53
1221-6702300 Кронштейн левый
1221-6702300
1
53
1221-6702300-01 Кронштейн правый
1221-6702300-01
1
54
85-6702068 Кронштейн крепления кабины
85-6702068
2
55
80-6700031-Б Кронштейн кабины левый
80-6700031-Б
1
1
56
80-6708209 Ручка
80-6708209
1
