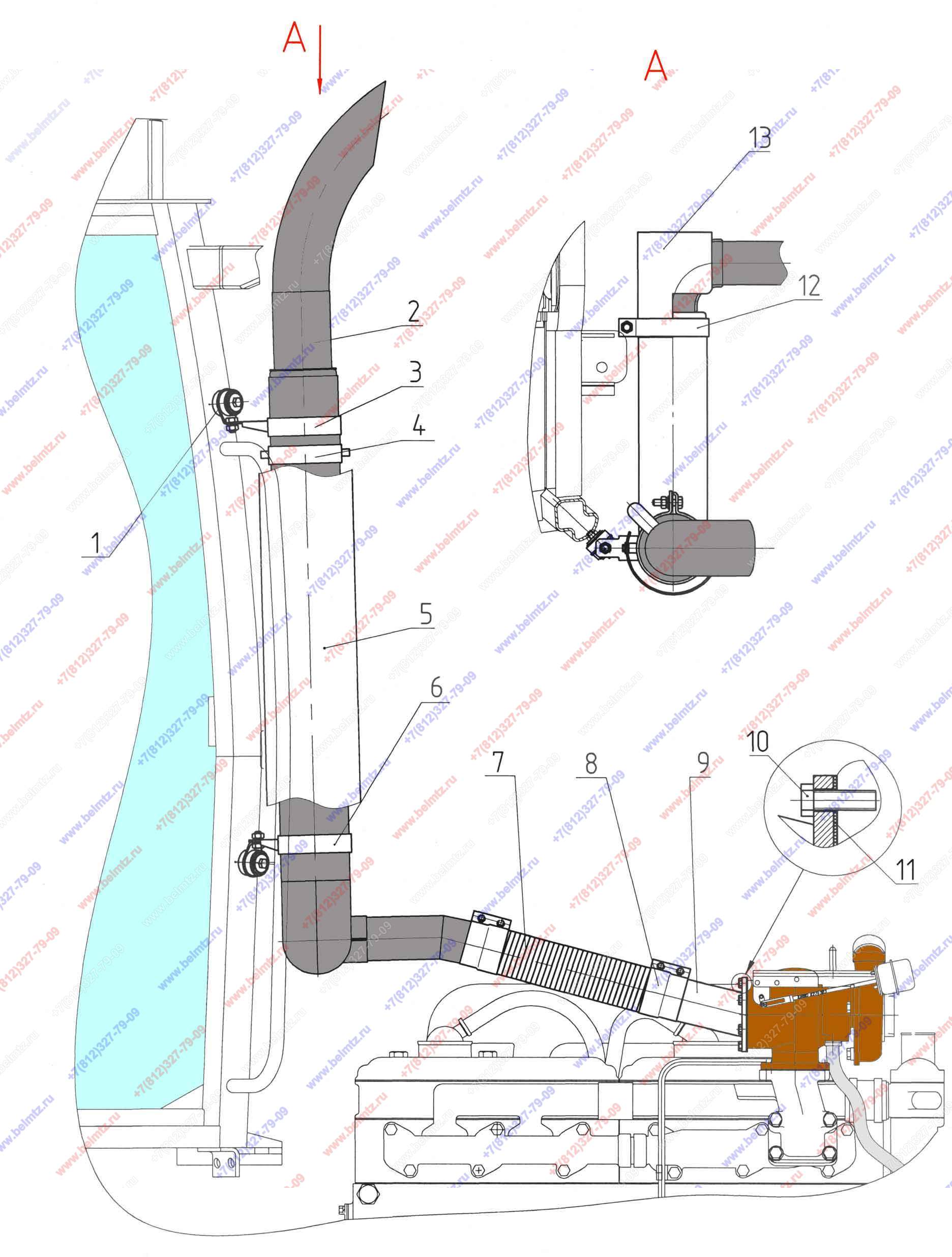

  • Группа 12. Система выпуска газа. Подгруппа 1205. Глушитель 2022.4-1205100-Б-01.

Используется в Каталогах

Беларус-2022.3

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
2022-1205500 Демпфер
2022-1205500
2
2
2022.4-1205100-Б-01 Труба выпускная
2022.4-1205100-Б-01
1
3
2022.4-1205050 Хомут глушителя
2022.4-1205050
1
4
2022-1205620 Хомут
2022-1205620
2
5
2022-1205650 Ограждение глушителя
2022-1205650
1
6
2022.4-1205040 Хомут глушителя
2022.4-1205040
1
7
Металлорукав 000.4859.21.000-70-300
000.4859.21.000-70-300
1
7
Металлорукав S39070-54
S39070-54
1
8
Хомут ступенчатый J190059 70мм
J190059
2
9
2022.4-1205160 Патрубок
2022.4-1205160
1
10
265-1205028-01 Болт
265-1205028-01
6
11
2022-1205006-Б Прокладка
2022-1205006-Б
1
12
2022-1205046-01 Скоба
2022-1205046-01
1
13
2022.4-1205080 Ограждение
2022.4-1205080
1
