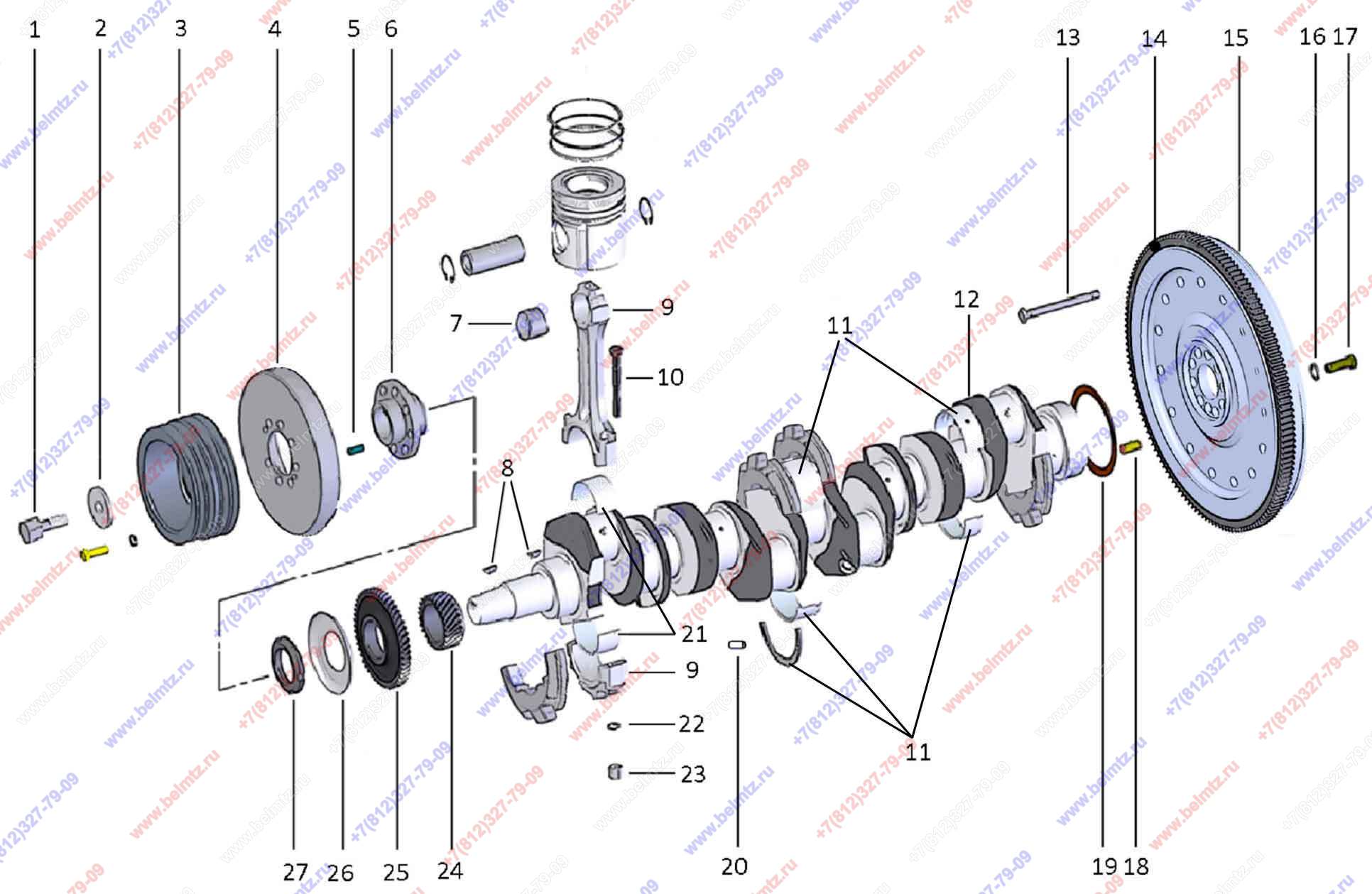

  • Группа 10. Механизмы дизеля. Подгруппа 1004, 1005. Вал коленчатый и маховик. Шатуны. Д-260.4S2

Используется в Каталогах

Беларус-2022.3

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
260.4-1005510-Б-01 Демпфер в сборе
260.4-1005510-Б-01
0
1
260-1005054-01 Болт шкива коленвала
260-1005054-01
1
2
260-1005055 Шайба
260-1005055
1
3
260-1005142-Б-01 Шкив
260-1005142-Б-01
1
4
260-1005405 Демпфер силиконовый
260-1005405
1
5
Штифт 10x40 ГОСТ 3128-70
10x40 ГОСТ 3128-70
1
6
260-1005141 Ступица шкива
260-1005141
1
1
7
245-1004115-А Втулка верхней головки шатуна
245-1004115-А
6
11
8
245-1005013-Б Шпонка вала коленчатого 6х7,5х19
245-1005013-Б
2
6
9
260-1004100-Д Шатун (под поршневой палец ф-42 мм)
260-1004100-Д
6
6
10
260-1004182-А1 Болт шатунный
260-1004182-А1
12
1
11
Вкладыши коренные Д-260 КН1 (А23.01-91-260сбСН1) Д260-1005100-ЕН1 Øшейки коленвала 85,146-85,165
Д-260 КН1
1
3
11
Вкладыши коренные Д-260 КН2 Д260-1005100-ЕН2 Øшейки коленвала 84,896-84,915
Д-260 КН2
1
11
Вкладыши коренные Д-260 КР1 Д260-1005100-ЕР1 Øшейки коленвала 84,396-84,415
Д260-1005100-ЕР1
1
2
11
Вкладыши коренные Д-260 КР2 Д260-1005100-ЕР2 Øшейки коленвала 83,896-83,915
Д260-1005100-ЕР2
1
12
260-1005015-Д-04 Вал коленчатый идет на все Д-260 (с шестерней 260-1005030 угол 28град)
260-1005015-Д-04
1
1
12
260-1005015-Д-20 Вал коленчатый (Д-260 ЕВРО-3) (с шестерней 260-1005030-Д1 угол15град) с 2012года
260-1005015-Д-20
1
13
245-1005122 Палец маховика L-133мм
245-1005122
6
18
14
50-1005121-А Венец маховика 145 зубьев
50-1005121-А
1
4
15
260-1005114 Маховик
260-1005114
1
16
245-1005128 Шайба
245-1005128
9
17
245-1005127 Болт крепления маховика Д245/260
245-1005127
9
3
18
50-1005019 Штифт
50-1005019
1
19
260-1005044 Маслоотражатель
260-1005044
1
6
20
Штифт 2.5х10 ГОСТ 3128-70
2.5х10 ГОСТ 3128-70
4
21
Вкладыши шатунные Д-260 ШН1 Д260-1004140-ЕН1 Ø шейки коленвала, 72,881-72,9мм
Д260-1004140-ЕН1
1
3
21
Вкладыши шатунные Д-260 ШН2 Д260-1004140-ЕН2 Ø шейки коленвала, 72,631-72,65мм
Д260-1004140-ЕН2
1
1
21
Вкладыши шатунные Д-260 ШР1 Д260-1004140-ЕР1 Ø шейки коленвала, 72,131-72,15мм
Д260-1004140-ЕР1
1
1
21
Вкладыши шатунные Д-260 ШР2 Д260-1004140-ЕР2 Ø шейки коленвала, 71,631-71,65мм
Д260-1004140-ЕР2
1
3
22
260-1004190 Шайба
260-1004190
12
23
260-1004188 Гайка шатунного болта
260-1004188
12
7
24
260-1005030-Д1 Шестерня к/вала z-27 угол 15град (с 2012года)
260-1005030-Д1
1
1
25
260-1005033 Шестерня ведущая привода м/насоса z-50
260-1005033
1
26
260-1005042 Маслоотражатель
260-1005042
1
27
260-1005046 Гайка М56х2 коленвала
260-1005046
1
7
