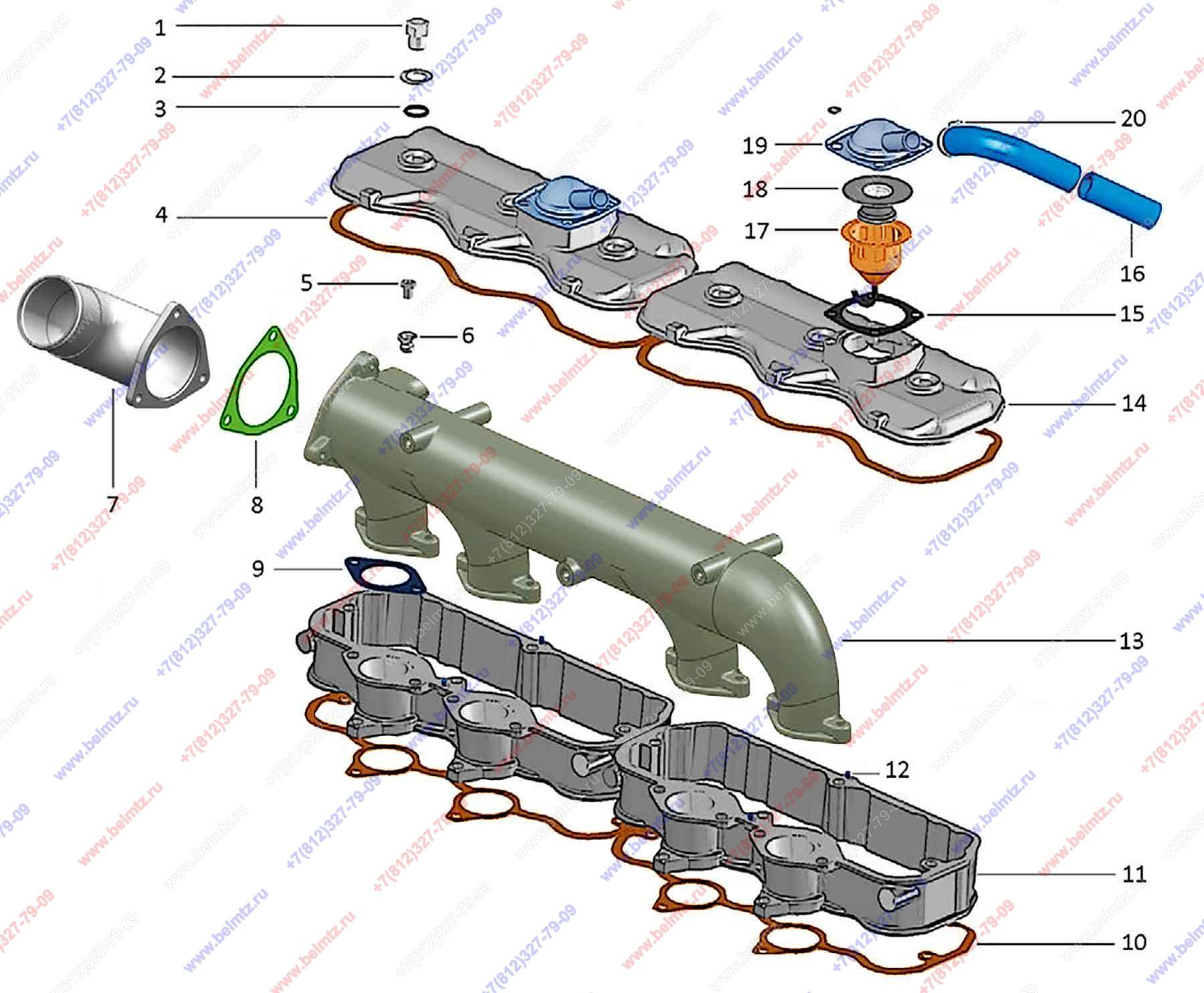

  • Группа 10. Механизмы дизеля. Подгруппа 1003, 1008, 1014. Крышки головок цилиндров, коллектор и сапуны. Д-260.4S2

Используется в Каталогах

Беларус-2022.3

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
50-1003104-А Гайка колпака
50-1003104-А
6
8
2
50-1003106 Шайба
50-1003106
6
3
50-1003107-А Кольцо головки цилиндра двигателя
50-1003107-А
6
17
4
260-1003109 Прокладка колпака
260-1003109
2
19
5
Пробка КГ 1/8"
КГ 1/8" ОСТ 23.1.117-83
1
6
260-1008037 Ввертыш
260-1008037
1
7
265-1008080 Патрубок
265-1008080
1
8
260-1008233 Прокладка
260-1008233
1
9
240-1003031 Прокладка
240-1003031
4
10
10
260-1003108 Прокладка крышки
260-1003108
2
14
11
260-1003032 Крышка головки цилиндров
260-1003032
2
2
12
Штифт 2.5х10 ГОСТ 3128-70
2.5х10 ГОСТ 3128-70
4
13
260-1008031-А Коллектор впускной
260-1008031-А
1
1
14
260-1003122 Колпак крышки
260-1003122
2
2
15
240-1002444-А1 Прокладка сапуна
240-1002444-А1
2
1
16
Рукав ф20х29 мм(16 атм) ГОСТ 10362-76
ф20х29 мм(16 атм) ГОСТ 10362
2
11,9
L-900мм
17
245-1014440 Стакан с трубкой
245-1014440
2
18
245-1014445 Маслоотражатель
245-1014445
2
19
240-1002430-Г Корпус сапуна с трубкой
240-1002430-Г
2
1
20
Хомут 20-32
20-32
2
26
