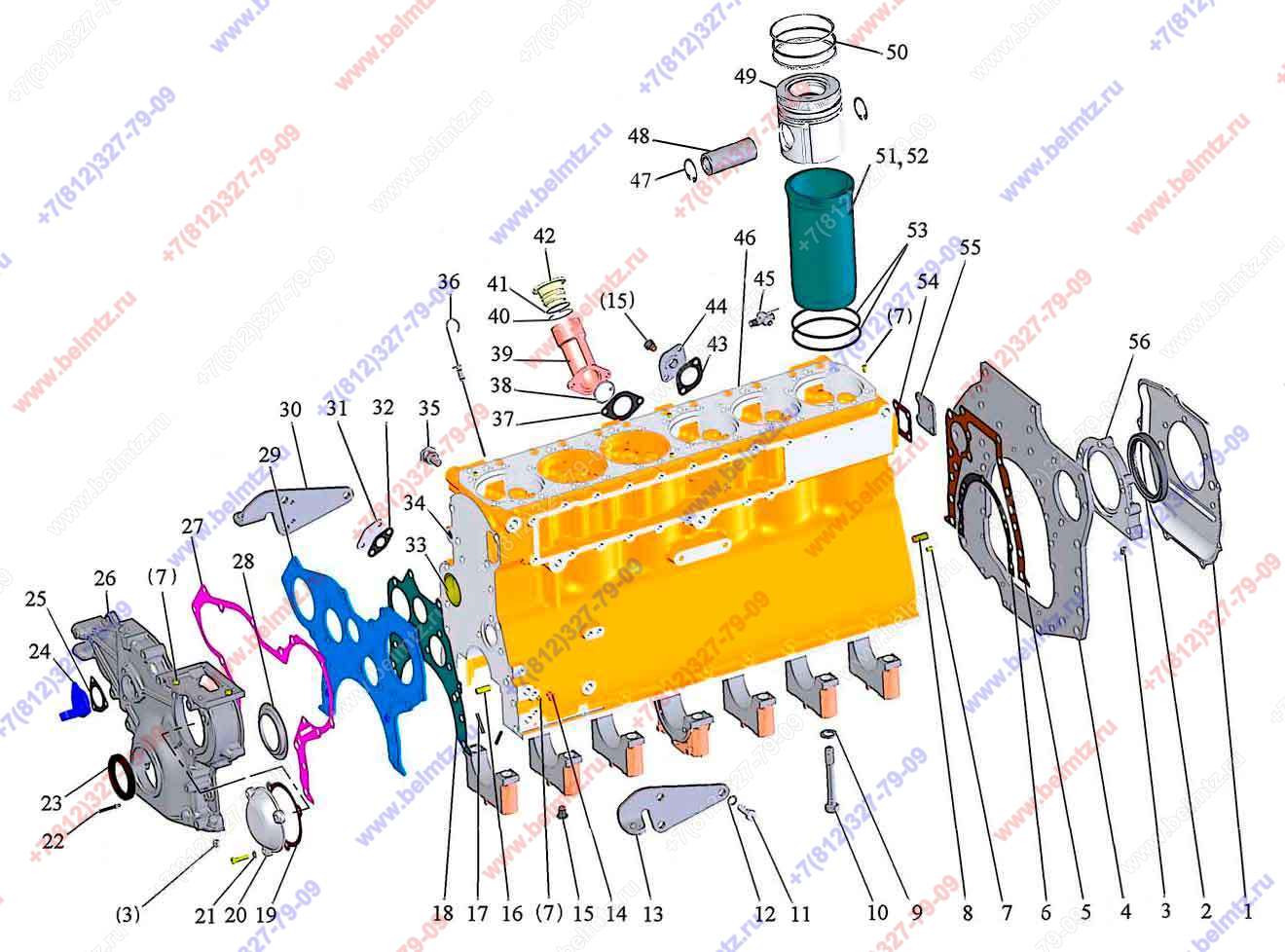

  • Группа 10. Механизмы дизеля. Подгруппа 1001, 1002. Блок цилиндров. Д-260.4S2

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
260-1002145 Крышка уплотнения
260-1002145
1
0
А19.01.100 Крышка
А19.01.100
1
1
260-1002316 Крышка
260-1002316
1
4
260-1002313 Лист задний
260-1002313
1
7
240-1002044
12
8
50-1005019 Штифт
50-1005019
2
9
260-1002161 Шайба
260-1002161
14
10
260-1002159-А Болт подшипника
260-1002159-А
14
11
260-1001025-01
6
12
245-1005128 Шайба
245-1005128
6
14
Пробка КГ 1/8"
КГ 1/8" ОСТ 23.1.117-83
1
15
Пробка КГ 3/8"
КГ 3/8" ОСТ 23.1.117-83
1
16
50-1002034 Штифт установочный
50-1002034
2
17
245-1002051-Б1-01 Трубка
245-1002051-Б1-01
6
19
260-1111207 Прокладка
260-1111207
1
20
260-1111206 Крышка
260-1111206
1
21
50-1022067 Кольцо уплотнительное
50-1022067
3
22
260-1002318 Штифт установочный
260-1002318
1
24
263-1002333 Кронштейн датчика
263-1002333
1
25
50-1021012 Прокладка
50-1021012
1
26
260-1002061-01 Крышка распределения
260-1002061-01
1
29
260-1002030 Щит распределения
260-1002030
1
31
260-1002317 Заглушка
260-1002317
1
32
245-1118034-Б Прокладка
245-1118034-Б
1
35
50-1002318-Б Рым болт
50-1002318-Б
2
37
240-1002082-А Прокладка см.набор КН-7243
240-1002082-А
1
38
240-1002085
1
7
40
А19.01.003 Кольцо пружинное
А19.01.003
1
43
50-1015598 Прокладка патрубка
50-1015598
1
44
260.5-1002080-01 Фланец
260.5-1002080-01
1
52
245-1002021-А1
6
54
260-1002083-А Прокладка
260-1002083-А
1
55
260-1002079 Крышка
260-1002079
1
66
260-1002141 Крышка уплотнения
260-1002141
1
