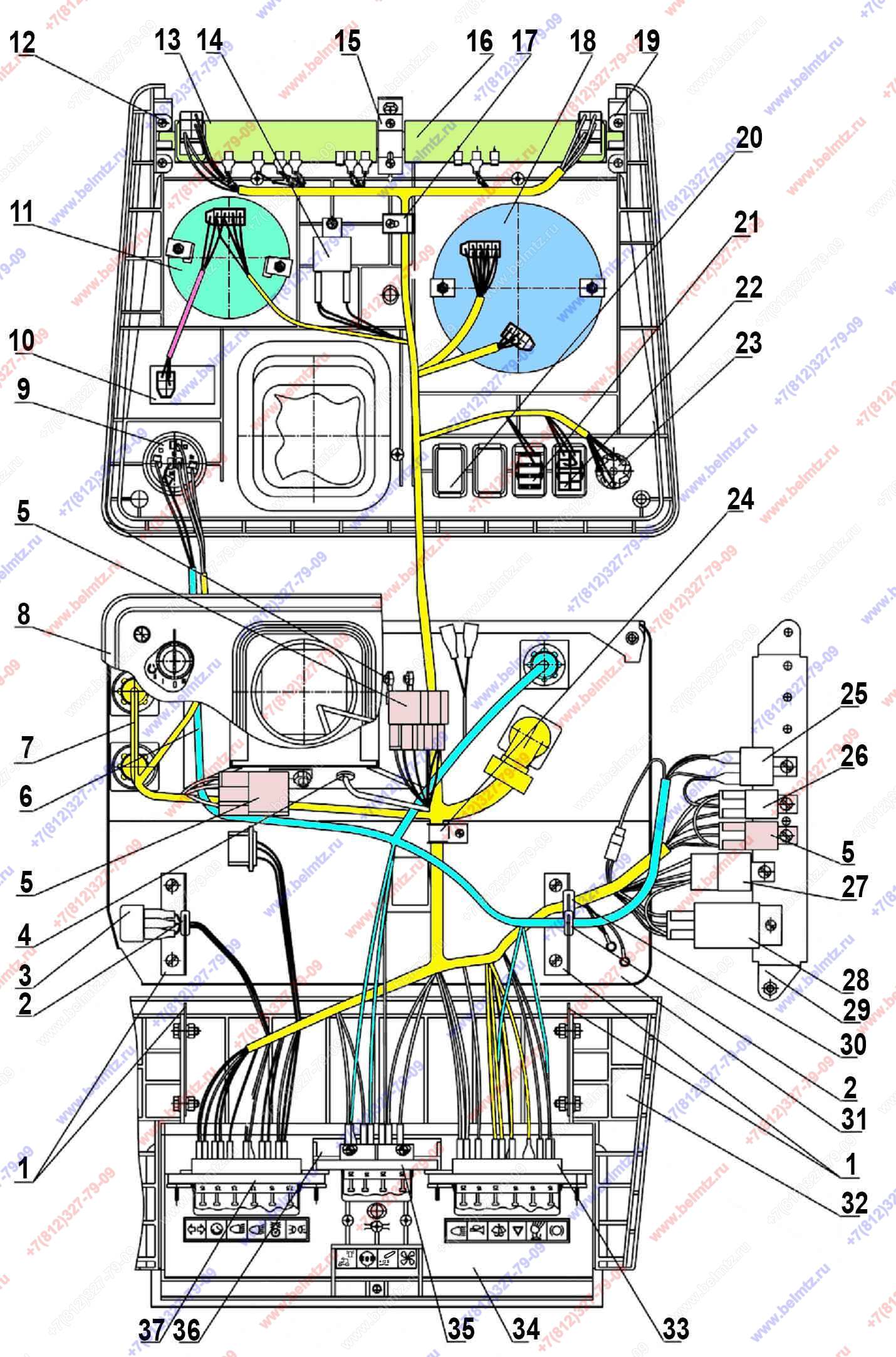

  • Группа 38. Приборы. Подгруппа 3805. Щиток 80С-3805010-04.

Используется в Каталогах

Беларус-82.1

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
80С-3805010-04 Щиток приборов
80С-3805010-04
1
1
80-3805043 Кронштейн
80-3805043
1
2
70-3723042-01 Втулка
70-3723042-01
1
3
Прерыватель ПКЛ-3 (Реле лампы ручного тормоза) 12V 4W 5mH
ПКЛ-3
1
3
Прерыватель ПР-3747 (Реле лампы ручного тормоза) 12V 4W
ПР-3747
1
5
4
50-4607064 Втулка
50-4607064
1
5
Реле 752.3777-10 ближ./дальнего света/отопителя (старый 902.3747-10) (4-х конт.с кронштейном,12В)
752.3777-10
4
2
6
80С-3724517 Жгут
80С-3724517
1
7
80С-3724390 Жгут
80С-3724390
1
8
80-3805021-Б Щиток
80-3805021-Б
1
9
Замок зажигания (выключатель стартера) 1202.3704-03.01
1202.3704-03.01
1
3
10
Пульт для тахометра КД8083-П
КД8083-П
1
6
11
Комбинация приборов КД8083 Тахометр 82-1221 аналог АР70.3813
КД8083
1
12
80-3805035 Кронштейн
80-3805035
1
13
Блок контрольных ламп БКЛ 3808-01
3803.230
1
14
Реле-сигнализатор 733.3747 12V
733.3747
1
5
15
80-3805015 Кронштейн
80-3805015
1
16
Блок контрольных ламп БКЛ 3808-03
3803.235
1
17
80-3723026 Скоба
80-3723026
4
18
Комбинация приборов КД8071-3 (5 приборов) аналог АР71.3801-01
КД8071-3
1
2
18
Комбинация приборов КП-02.3801-2 (5 приборов)
КП-02.3801-2
1
19
80-3805035-01 Кронштейн
80-3805035-01
1
20
80-3801327 Заглушка
80-3801327
2
21
П150М 14.10 Выключатель стеклоомывателя переднего стекла
П150М 14.10
1
75
22
П147М.04.29 Переключатель света
П147М 04.29
1
23
Выключатель аварийной сигнализации 245.3710 (6А,12В) колодка 610608
245.3710
1
5
24
80-3723038 Скоба (МТЗ)
80-3723038
1
25
Реле 738.3747-30 стартера 5-конт. (12В, ток замыкания 65А, ток размыкания 20А)
738.3747-30
1
26
Реле 752.3777-20 блокировки (старый 902.3747-20) (4-х контактный с кронштейном, 12В)
752.3777-20
1
27
Реле 738.3747-40 питания 5-конт. (12В, ток замыкания 30А, ток размыкания 30А)
738.3747-40
1
28
Прерыватель указателей поворота РП-1
РП-1
1
28
Прерыватель указателей поворота ЭРП-1 Реле поворота
ЭРП-1
1
28
Прерыватель указателей поворота ЭРП-1-РК Реле поворота
ЭРП-1-РК
1
8
29
80-3805070 Панель
80-3805070
1
30
70-3723042-02 Втулка
70-3723042-02
1
31
80-3805050-Б1-03 Основание
80-3805050-Б1-03
1
32
80-3805041 Стенка
80-3805041
1
33
Блок предохранительный БП-2-01
БП-2-01
1
34
80-3805061 Крышка
80-3805061
1
35
Блок предохранительный БП-6
БП-6
1
5
36
Держатель
ИКСУ 741134.002
1
37
Блок предохранительный БП-1-01
БП-1-01
1
