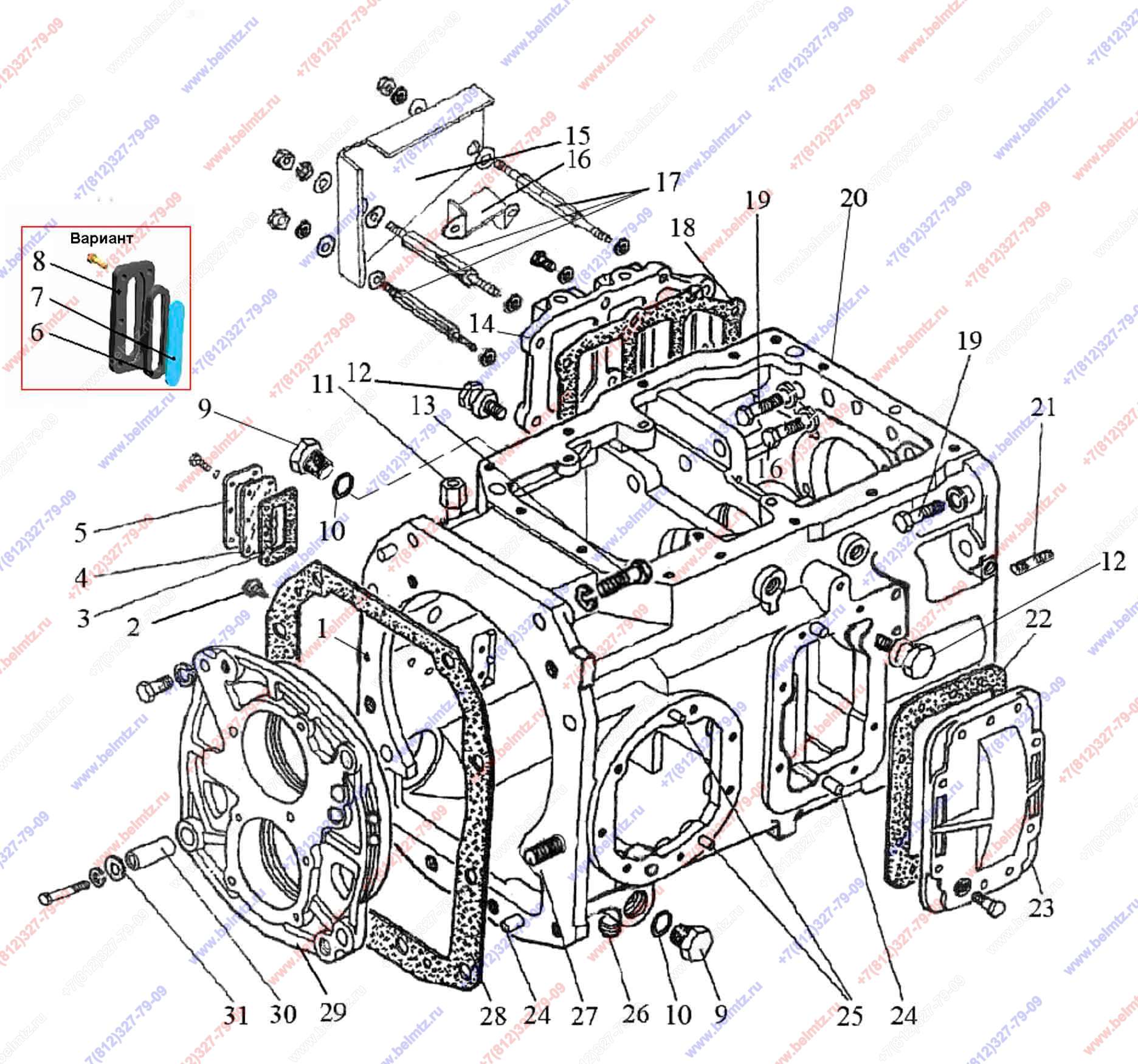

  • Группа 17 Коробка передач. Подгруппа 1701. КПП 1222-1700010-02 (24F+12R). Корпус коробки передач.

Используется в Каталогах

Беларус-1221

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
1221-1802085 Крышка с электрогидрораспределителем привода ПВМ
1221-1802085
1
1
0
1222-1700010-02 Коробка передач МТЗ-1221 по заказу (24F+12R)
1222-1700010-02
1
1
Шарик 10,0-60 ГОСТ 3722-81
10,0-60 ГОСТ 3722-81
1
2
Пробка КГ 1/8"
КГ 1/8" ОСТ 23.1.117-83
1
3
85-4608086-A Прокладка
85-4608086-A
1
4
85-4608087 Указатель маслянного бака
85-4608087
1
5
85-4608088 Пластина
85-4608088
1
3
6
85-4608086-Б Уплотнитель
85-4608086-Б
1
7
85-4608087-Б Указатель
85-4608087-Б
1
8
85-4608088-Б Корпус
85-4608088-Б
1
2
9
80-4608021 Заглушка
80-4608021
2
10
Кольцо 026,50х3,0 (027-032-30-1-4)
027-032-30-1-4
2
11
1221-1737099 Штуцер
1221-1737099
1
12
50-1002318-Б Рым болт
50-1002318-Б
2
13
70-4605036 Болт М20х60
70-4605036
4
14
1221-1802016 Крышка
1221-1802016
1
1
15
1221-1802093 Щиток
1221-1802093
1
16
1221-1802089-А Скоба
1221-1802089-А
1
17
1221-1802094 Шпилька М10
1221-1802094
3
18
80-1701399-Б Прокладка
80-1701399-Б
1
12
19
1221-2401011-01 Болт (М18х60)
1221-2401011-01
8
20
1222-1701025-Б Корпус
1222-1701025-Б
1
21
112-1701524 Шпилька М18 3p/6g x45.66.019
112-1701524
2
22
50-1701456-А Прокладка
50-1701456-А
1
23
70-1701454-А2-01 Крышка
70-1701454-А2-01
1
24
Штифт Д01-015 установочный
Д01-015
4
25
Штифт ШЦК 10x25
ШЦК 10x25
2
26
Пробка ПК КГ З/8"
ПК КГЗ/8"
1
27
80-1701525 Шпилька М20 3P/6GX65.66.019
80-1701525
1
28
80-1701026 Прокладка
80-1701026
1
29
1222-1701034 Стакан
1222-1701034
1
30
1222-1701071 Штифт
1222-1701071
2
31
1222-1701072 Шайба
1222-1701072
2
