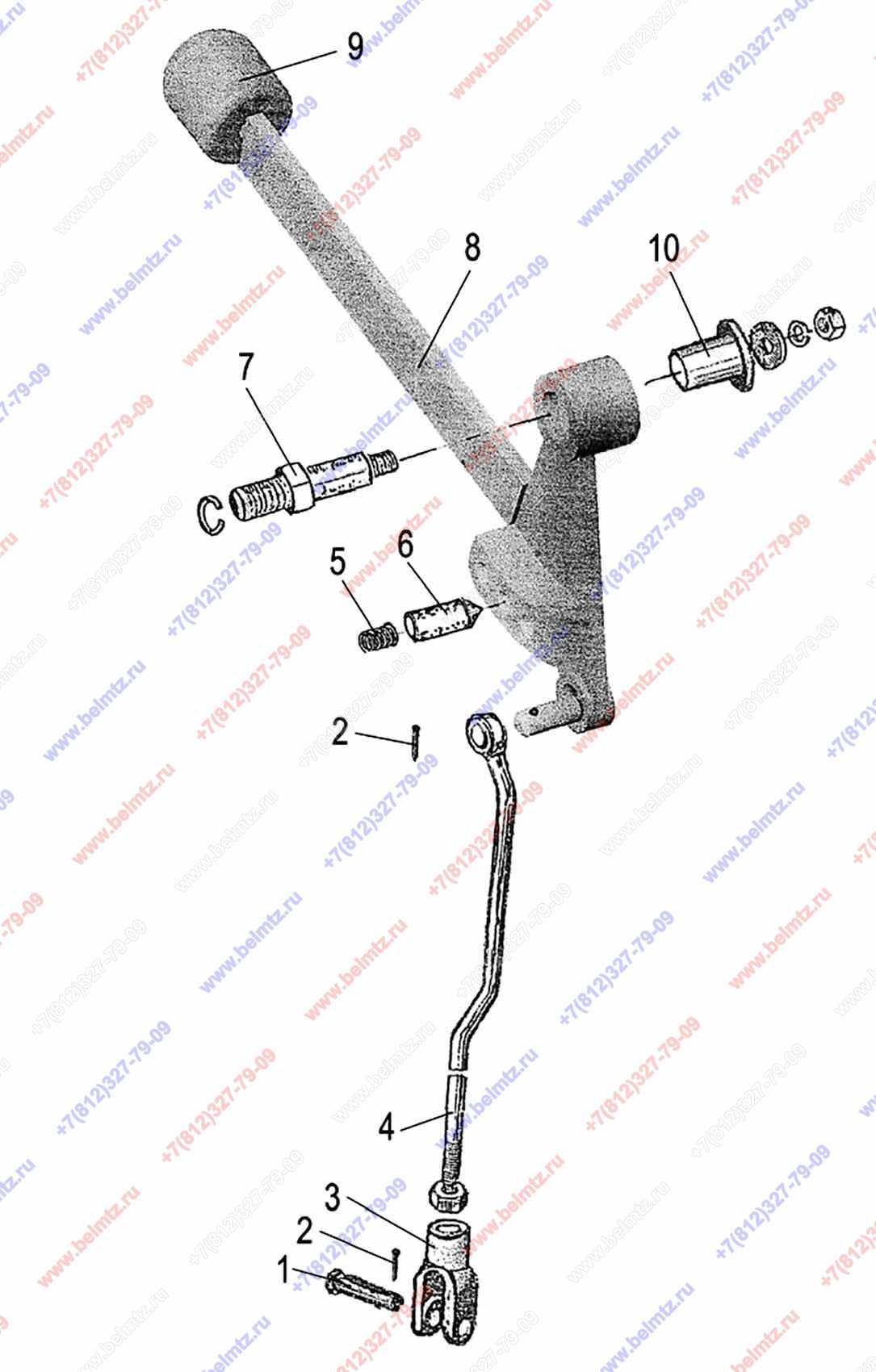

  • Группа 18. Раздаточная коробка. Подгруппа 1802. Управление раздаточной коробкой. Для двухрычажной КПП

Используется в Каталогах

Беларус-1021

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
Палец 8х30 ОСТ 37.001.163-97
8х30 ОСТ 37.001.163-97
1
2
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
2
3
952-1802012-01 Вилка
952-1802012-01
1
4
1021-1802012 Тяга
1021-1802012
1
5
50-1702148-А Пружина
50-1702148-А
1
20
6
80-1704037 Фиксатор
80-1704037
1
7
822-1802011 Ось
822-1802011
1
8
1021-1802015 Рычаг
1021-1802015
1
9
А13.11.000 Рукоятка
А13.11.000
1
3
10
50-4607082-A Втулка
50-4607082-A
1
