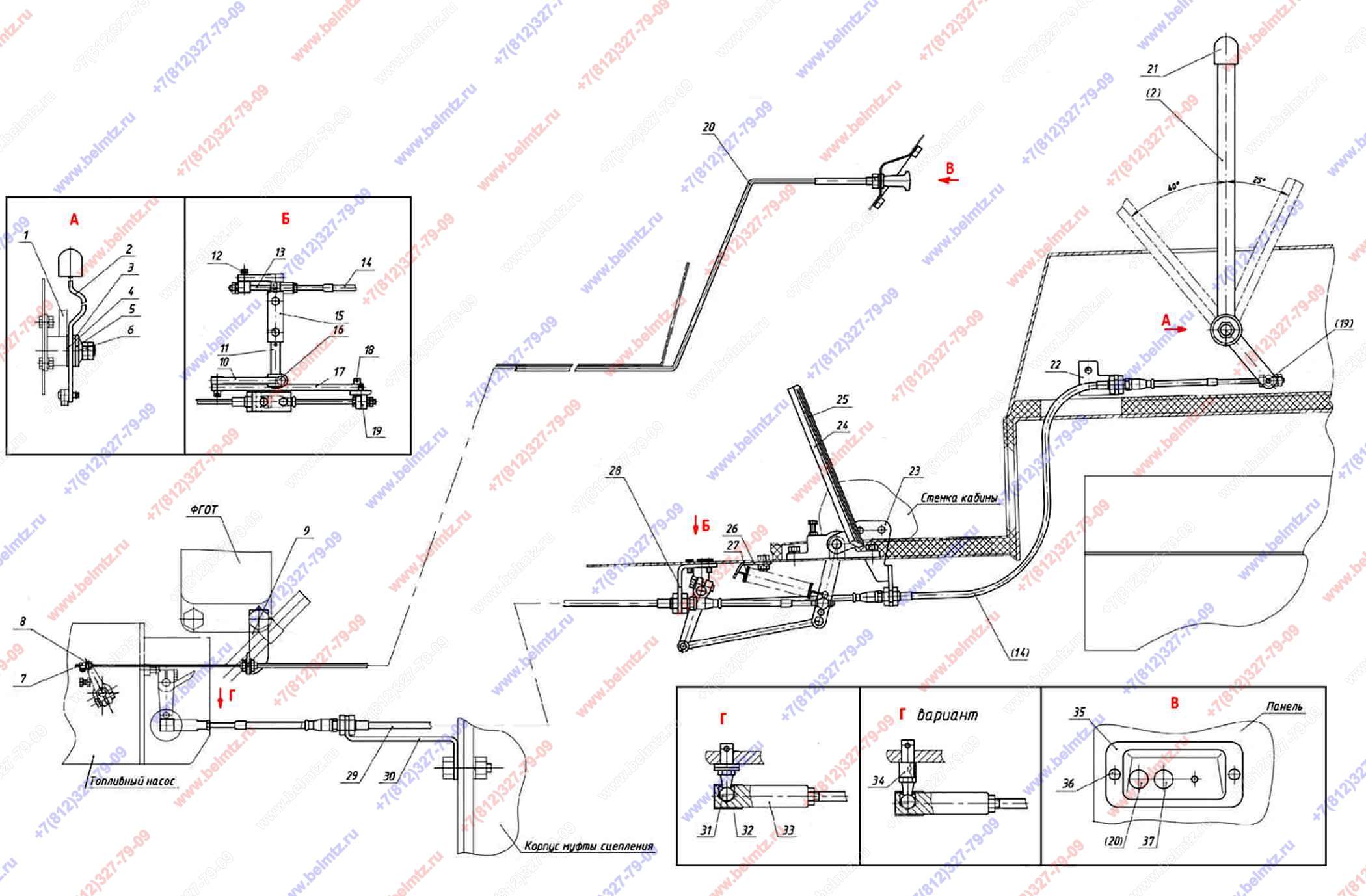

- Группа 11. Система питания. Подгруппа 1108. Управление подачей топлива 800-1108500-В-01.
Используется в Каталогах
Состав узла
№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
85-4216100 Рычаг
85-4216100
1
4
80-1108028 Шайба
80-1108028
1
5
822-1108028 Шайба
822-1108028
1
6
80В-1108347 Пружина тарельчатая
80В-1108347
1
9
2522-1108026 Кронштейн
2522-1108026
1
9
80-1108026 Кронштейн
80-1108026
1
9
80-1108126 Кронштейн
80-1108126
1
10
80В-1108365 Рычаг
80В-1108365
1
11
80В-1108360 Вал
80В-1108360
1
13
75-1108310 Серьга
75-1108310
1
15
80В-1108346 Кронштейн
80В-1108346
1
18
Палец 8х22 ОСТ 37.001.163-75
8х22 ОСТ 37.001.163-75
1
22
1021-1108508-Б Кронштейн
1021-1108508-Б
1
23
1021-1108509 Кронштейн
1021-1108509
1
28
80В-1108504-01 Кронштейн
80В-1108504-01
1
30
821-1108053 Кронштейн
821-1108053
1
31
600-1108031 Шарнир
600-1108031
1
32
600-1108033 Скоба
600-1108033
1
33
600-1108032 Ось
600-1108032
1
34
90-1302004 Трубка
90-1302004
1
35
80-1024211 Щиток
80-1024211
1
