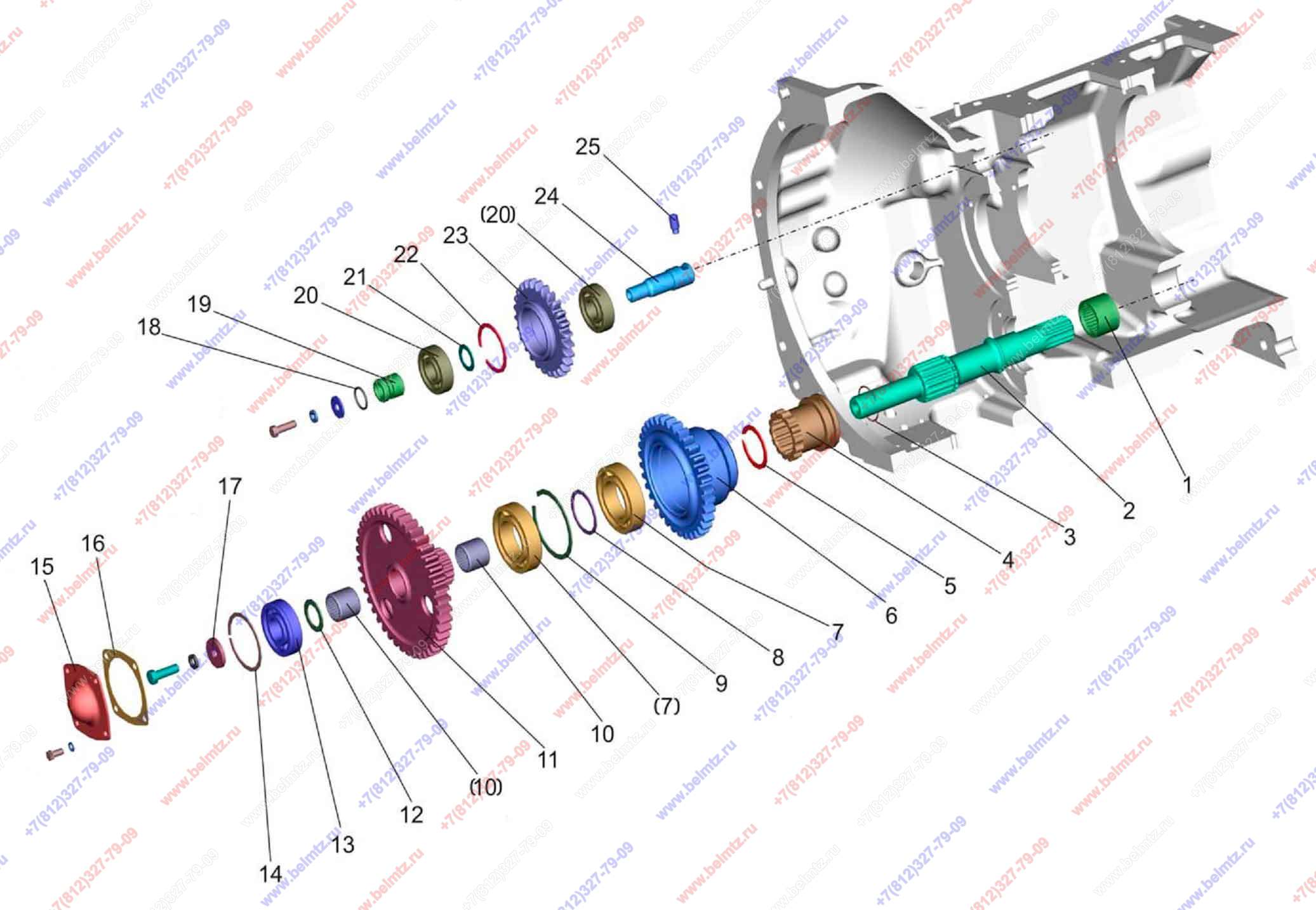

  • Группа 16. Сцепление. Подгруппа 1601. Корпус сцепления. Привод ВОМ и насоса ЗНУ. Nдв-2200об/мин

Используется в Каталогах

Беларус-82.3

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
70-1601240-Б Блок шестерен ВОМ
70-1601240-Б
1
9
(5-11)
1
Подшипник 942/40 радиальный роликовый с игольчатыми роликами 40*50*32мм 0,151кг
942/40
1
8
2
70-1601021-Б Вал ведомый привода ВОМ (внутренний)
70-1601021-Б
1
3
70-1601076 Кольцо
70-1601076
1
4
70-1601081 Муфта
70-1601081
1
1
5
Кольцо ГОСТ 13940-86 2С50
2С50 ГОСТ13940-86
1
12
6
70-1601086-Б Шестерня привода ВОМ II ступень z-39
70-1601086-Б
1
2
7
Подшипник 210 (6210) радиальный шариковый 50*90*20мм 0,46кг
210 АУШ1
2
10
8
70-1601083 Шайба распорная
70-1601083
1
9
Кольцо ГОСТ 13941-86 2С90
2С90 ГОСТ 13941-86
1
17
10
Подшипник 943/30 радиальный роликовый с игольчатыми роликами 30*38*32мм 0,085кг
943/30
2
10
11
70-1601088-Б Шестерня привода ВОМ I ступень z-47
70-1601088-Б
1
12
70-1601082 Шайба распорная
70-1601082
1
13
Подшипник 50306(6306 N)радиальн.шариковый со стопорн.канавкой на наружном кольце 30*72*19мм 0,326кг
50306
1
9
14
Кольцо ГОСТ2893-82 КСП-72
КСП-72 ГОСТ2893-82
1
15
50-1601089 Крышка подшипника
50-1601089
1
16
50-1601091 Прокладка
50-1601091
1
17
50-1601038 Шайба
50-1601038
1
18
Кольцо 024,50х3,0 (025-030-30-1-4)
025-030-030-1-4
1
19
50-1601336 Втулка упорная
50-1601336
1
20
Подшипник 305(6305) радиальный шариковый 25x62x17мм 0,23кг
305
2
9
21
70-1601333 Кольцо
70-1601333
1
22
Кольцо ГОСТ 13941-86 2С62
2С62 ГОСТ 13941-86
1
23
70-1601331 Шестерня промежуточная привода насоса НШ-32 голая (nдв-2200об/мин)
70-1601331
1
6
24
70-1601335 Ось привода насоса НШ (для nдв-2200об/мин)
70-1601335
1
4
25
Винт М12-6gх25.14Н.019 ГОСТ 1478-93
М12-6gх25.14Н.019 ГОСТ 1478-93
1
