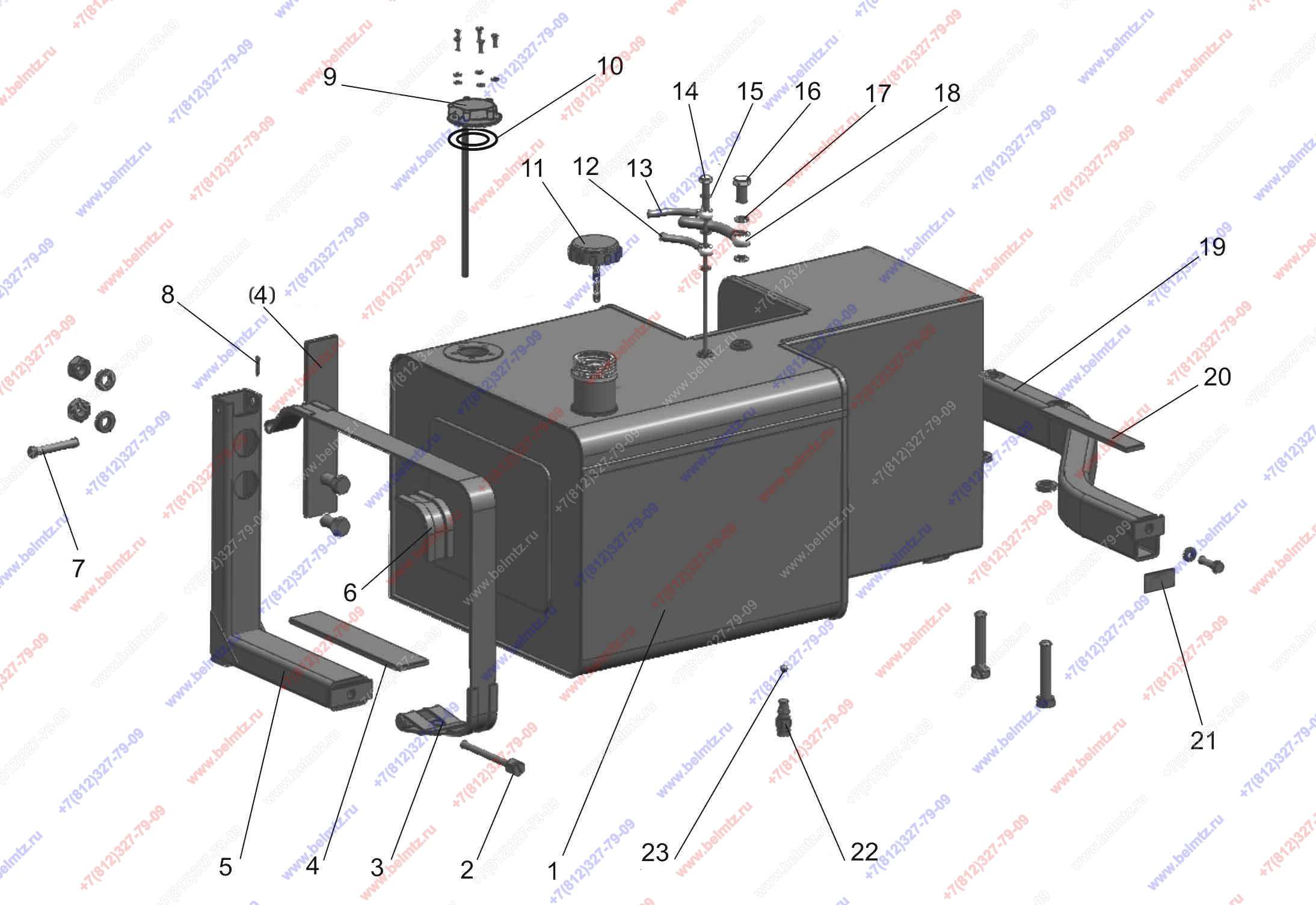

  • Группа 11. Система питания. Подгруппа 1101. Бак топливный

Используется в Каталогах

Беларус-921

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
921-1101010 Бак металлический
921-1101010
1
1
921-1101510-Б Бак топливный 138литров
921-1101510-Б
1
2
1522-1101005 Болт
1522-1101005
1
3
921-1101170 Лента
921-1101170
1
4
921-1101134 Прокладка
921-1101134
2
5
921-1101130 Кронштейн
921-1101130
1
6
Уплотнитель ПР-43
ПР-43
3
7
1522-1101125 Палец
1522-1101125
1
8
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
1
9
Датчик ДОТ 440Ч-01 указателя топлива
ДОТ 440Ч-01
1
10
200-3806026 Прокладка
200-3806026
1
11
082-1103010 Пробка
082-1103010
1
11
КРЫШКА ТОПЛИВНОГО БАКА 017906С4
017906С4
1
12
920-1101160-06 Топливопровод
920-1101160-06
1
13
921-1101350-А Топливопровод
921-1101350-А
1
14
921-1101420 Болт штуцера
921-1101420
1
15
Шайба РМ10
РМ10
3
16
Д18-051-А Болт поворотного угольника длина резьбы 12мм
Д18-051-А
1
8
17
Кольцо USIT M14
USIT M14
2
51
17
Шайба РМ14
РМ14
2
18
920П-1101240-01 Топливопровод
920П-1101240-01
1
19
921-1101150 Кронштейн
921-1101150
1
20
921-1101154 Прокладка
921-1101154
1
21
921-1101165 Прокладка
921-1101165
1
22
822-1101081 Штуцер
822-1101081
1
23
Шарик 11.112-100 ГОСТ 3722-81
11.112-100 ГОСТ 3722-81
1
