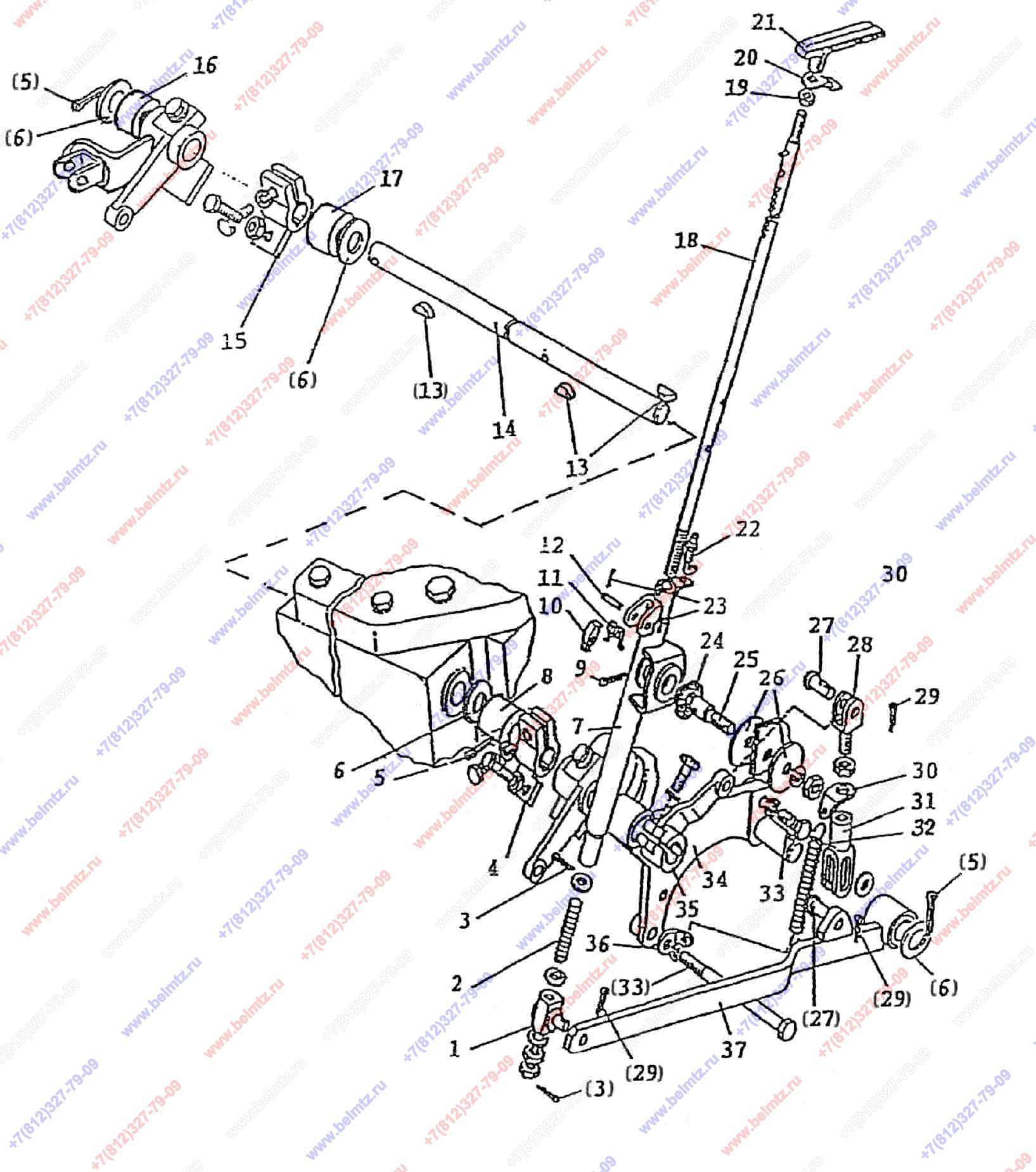

- Группа 35. Тормоза. Подгруппа 3507. Управление стояночным тормозом
Используется в Каталогах
Состав узла
№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
1522-3507020 Механизм вытяжной
1522-3507020
1
(3, 7, 10-12, 18-21, 23-25)
0
1522-3507160 Тяга
1522-3507160
1
(28, 30, 31)
0
1522М-3507010 Управление тормозами
1522М-3507010
1
(1-21, 23-37)
1
1522-3507012 Цапфа
1522-3507012
1
2
77.55.230 Пружина внутренняя
77.55.230
1
3
Шплинт 4,0х25 ГОСТ 397-79
4x25.019 ГОСТ 397-79
2
4
1522-3507050 Рычаг
1522-3507050
1
5
Шплинт 5,0x36 ГОСТ 397-79
5x36.019 ГОСТ 397-79
3
6
50-3503071 Шайба
50-3503071
5
7
1522-3507030-A Кронштейн
1522-3507030-A
1
8
1221М-3503016-02 Втулка
1221М-3503016-02
1
9
Шплинт 4,0х36 ГОСТ 397-79
4,0x36.019 ГОСТ 397-79
1
10
1522-3507022 Фиксатор
1522-3507022
1
11
1522-3507024 Пружина
1522-3507024
1
12
1522-3507029 Палец
1522-3507029
1
15
1522-3507045 Рычаг
1522-3507045
1
16
1221М-3503016 Втулка
1221М-3503016
1
17
1221М-3503016-01 Втулка
1221М-3503016-01
1
18
1522-3507025 Тяга
1522-3507025
1
19
52-2303013 Гайка
52-2303013
1
20
1522-3507023 Упор
1522-3507023
1
21
1522-3507021-А Рукоятка
1522-3507021-А
1
23
Шплинт 1,6х12 ГОСТ 397-79
1,6х12.019 ГОСТ 397-79
2
24
1522-3507028 Втулка
1522-3507028
1
25
1522-3507038 Ось
1522-3507038
1
26
1522-3507013 Шайба
1522-3507013
2
27
12х32 ОСТ 37.001.163-97
2
10
28
1021-3507161 Тяга
1021-3507161
1
29
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
3
30
80-1602116 Ушко
80-1602116
1
31
80В-3503551 Вилка
80В-3503551
1
32
80В-4616014 Пружина
80В-4616014
1
33
1221М-3502039-02 Болт
1221М-3502039-02
2
34
1522М-3507070 Кронштейн
1522М-3507070
1
35
1522-3507060 Рычаг
1522-3507060
1
36
80-1602116-01 Ушко
80-1602116-01
1
37
1522М-3507040 Рычаг
1522М-3507040
1
