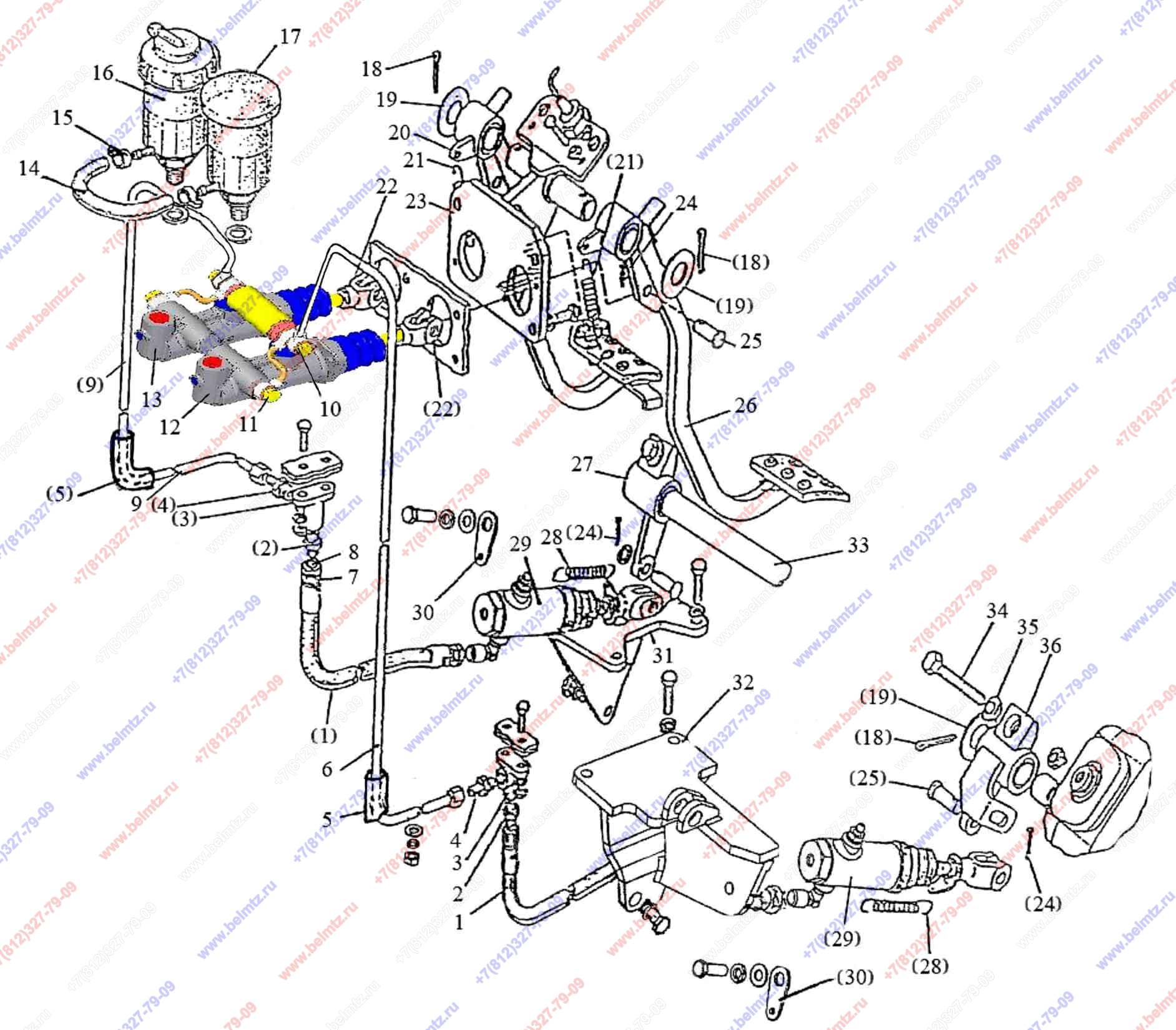

- Группа 35. Тормоза. Подгруппа 3503. Управление «мокрыми» тормозами 1522-3503600-01 с главными цилиндрами «ФЕНОКС».
Используется в Каталогах
Состав узла
№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
1523М-3503600-01 Управление тормозами
1523М-3503600-01
1
2
822-3503155 Штуцер
822-3503155
2
3
80В-1602106-Б Угольник
80В-1602106-Б
2
3
822-3503105 Угольник
822-3503105
2
4
822-3503701 Штуцер
822-3503701
2
6
2022-3503610 Трубопровод
2022-3503610
1
7
923-3503221 Ниппель
923-3503221
4
8
Д80-4607212 Гайка
Д80-4607212
4
9
2022-3503620 Трубопровод
2022-3503620
1
10
36-1104788 Прокладка
36-1104788
10
14
822-3503098 Шланг
822-3503098
1
18
Шплинт 5,0x36 ГОСТ 397-79
5x36.019 ГОСТ 397-79
3
19
50-3503071 Шайба
50-3503071
3
20
923-3503730 Педаль правая
923-3503730
1
23
923-3503720 Кронштейн
923-3503720
1
24
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
4
25
12х32 ОСТ 37.001.163-97
4
26
923-3503740 Педаль левая
923-3503740
1
27
1523М-3503045 Рычаг правый
1523М-3503045
1
28
50-1310158-Б Пружина
50-1310158-Б
2
30
923-1602116 Ушко
923-1602116
2
31
1523М-3503040-Б Кронштейн правый
1523М-3503040-Б
1
32
1525-3503030-Б Кронштейн левый
1525-3503030-Б
1
33
1523М-3503015 Валик
1523М-3503015
1
36
1523М-3503025 Рычаг левый
1523М-3503025
1
