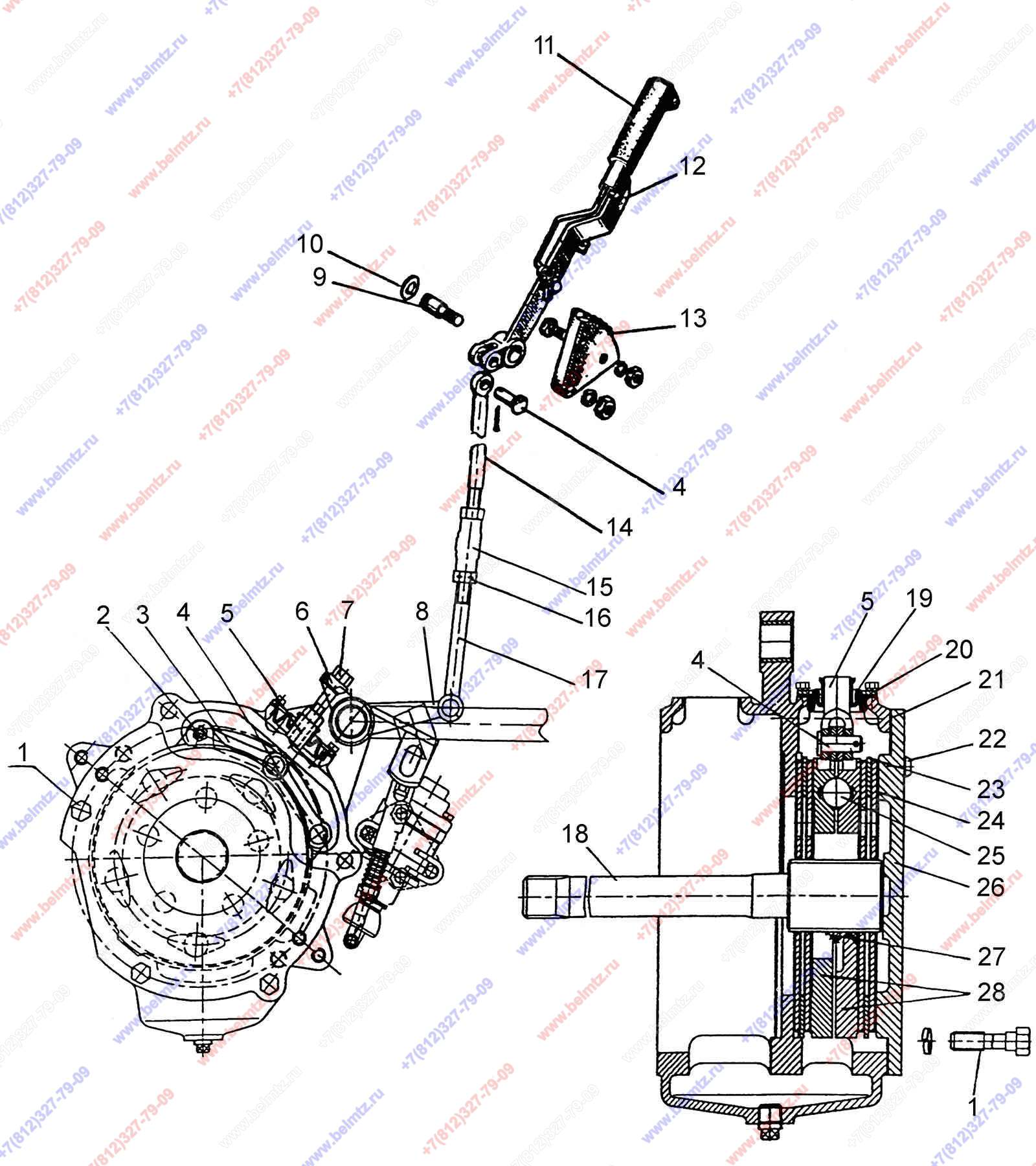

- Группа 35. Тормоза. Подгруппа 3507. Тормоз стояночный. Управление стояночным тормозом (для «мокрых» тормозов).
Используется в Каталогах
Состав узла
№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
1221М-3507140 Тяга
1221М-3507140
1
(14-17)
0
70-3503080 Тяга тормоза
70-3503080
1
0
85-3502030-01
1
11
(2-5, 25-28)
1
1221М-3502039-01 Болт
1221М-3502039-01
5
2
50-3502198 Палец
50-3502198
2
3
85-3502196 Тяга
85-3502196
2
4
12х32 ОСТ 37.001.163-97
2
10
8
1221М-3507060 Рычаг
1221М-3507060
1
9
70-3507132-Б-01 Ось
70-3507132-Б-01
1
10
Кольцо ГОСТ 13942-86 С15 наружное
С15 ГОСТ 13942-86
1
11
А13.19.001-А Рукоятка
А13.19.001-А
1
14
1221М-3507141 Тяга
1221М-3507141
1
16
Р50-4616038 Гайка
Р50-4616038
1
17
1221М-3507240 Тяга
1221М-3507240
1
18
1221М-3504055 Вал
1221М-3504055
1
20
80М-3502204 Пластина
80М-3502204
1
22
50-1601352 Штифт установочный
50-1601352
2
23
80М-3502037-03 Диск промежуточный S-3,6мм
80М-3502037-03
2
23
80М-3502037-05 Диск промежуточный S-4,0мм
80М-3502037-05
2
23
80М-3502037-06 Диск промежуточный S-4,2мм
80М-3502037-06
2
23
80М-3502037-07 Диск промежуточный S-4,4мм
80М-3502037-07
2
25
Шарик 22,225-100 ГОСТ 3722-81
22,225-100 ГОСТ 3722-81
3
26
1221М-3502034 Крышка
1221М-3502034
1
28
85-3502036-01 Диск нажимной
85-3502036-01
2
