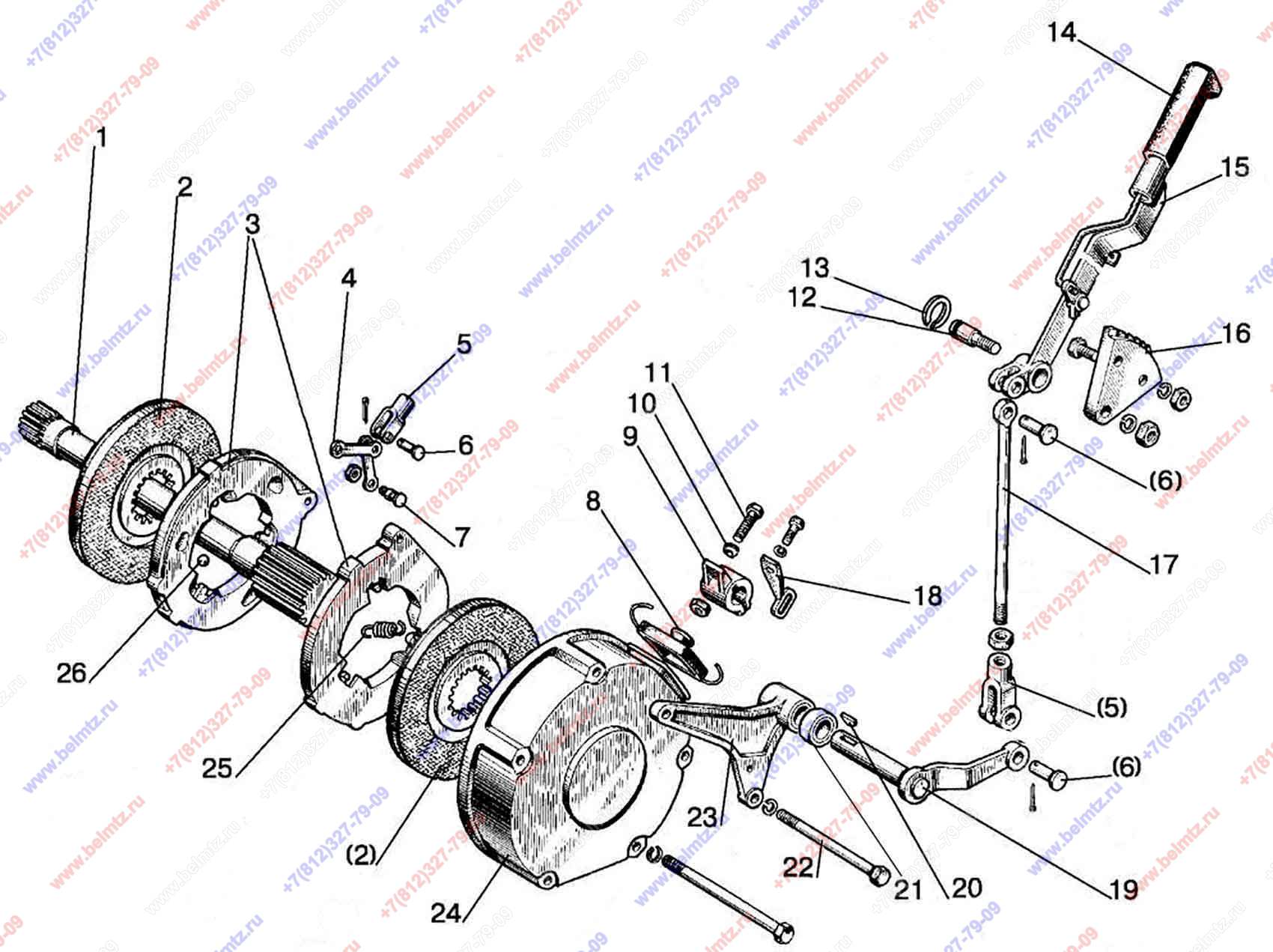

- Группа 35. Тормоза. Подгруппа 3507. Тормоз стояночный 50-3502010-02. Управление стояночным тормозом.
Используется в Каталогах
Состав узла
№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
50-3502010-02
1
(2-8, 23-26)
0
70-3503080 Тяга тормоза
70-3503080
1
(12,14,15)
0
85-3507150-01 Кронштейн (9,18-21,23)
85-3507150-01
1
(9,18-21,23)
3
50-3502036-Б Диск нажимной
50-3502036-Б
2
4
50-3502196 Тяга
50-3502196
2
6
12х32 ОСТ 37.001.163-97
3
10
7
50-3502198 Палец
50-3502198
2
12
70-3507132-Б-01 Ось
70-3507132-Б-01
1
13
Кольцо ГОСТ 13942-86 С15 наружное
С15 ГОСТ 13942-86
1
14
А13.19.001-А Рукоятка
А13.19.001-А
1
17
85-3507241 Тяга
85-3507241
1
18
70-3514107 Рычаг
70-3514107
1
21
1221-3507072 Втулка
1221-3507072
1
22
1522-2409034-03 Болт
1522-2409034-03
2
26
Шарик 22,225-100 ГОСТ 3722-81
22,225-100 ГОСТ 3722-81
3
