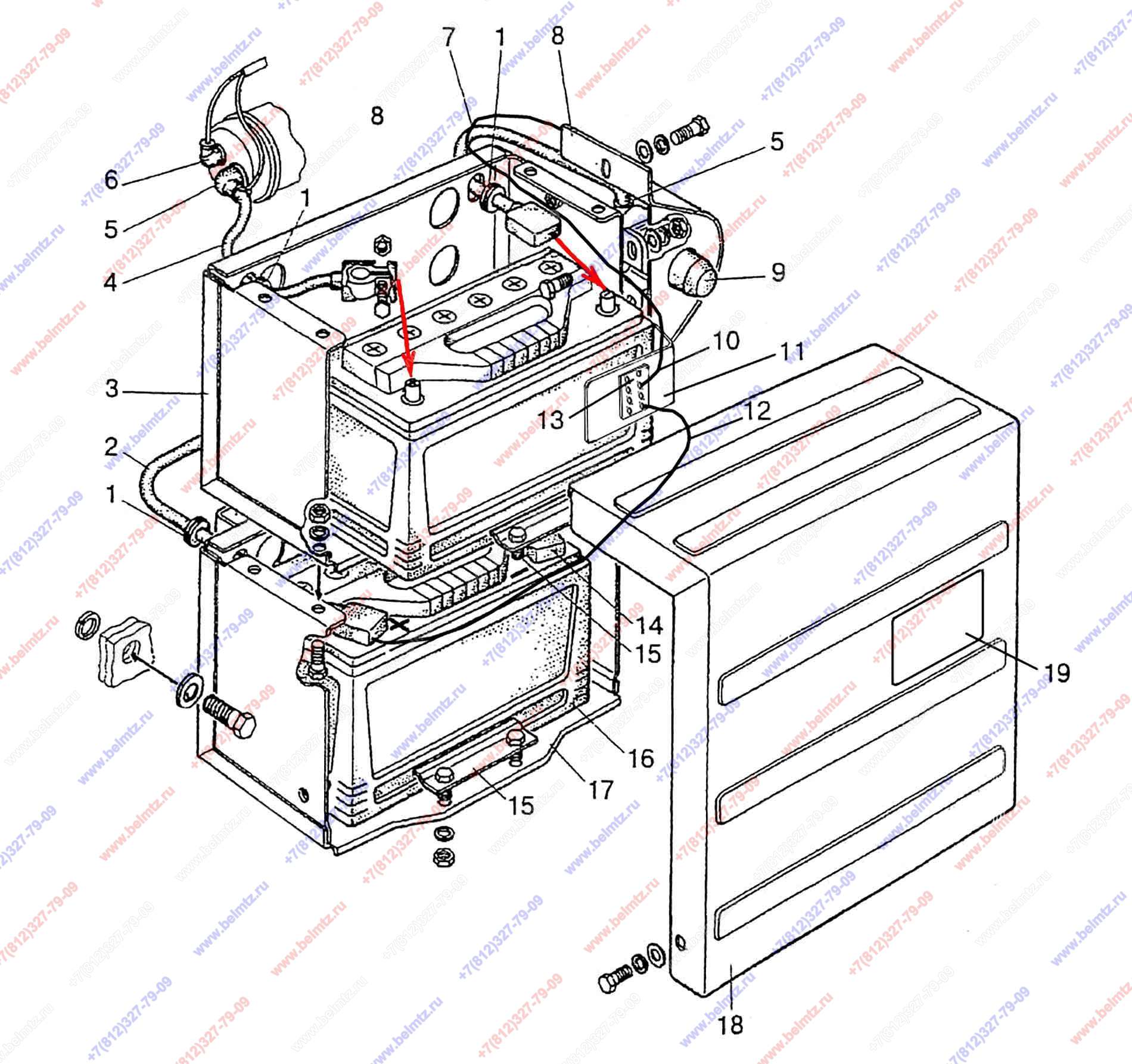

  • Группа 37. Электрооборудование. Подгруппа 3724. Установка батарей аккумуляторных

Используется в Каталогах

Беларус-1523

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
50-4607064 Втулка
50-4607064
4
2
1221В-3724044-В Провод
1221В-3724044-В
1
3
1221B-3703010-02 Контейнер
1221B-3703010-02
1
4
1221В-3724041 Провод
1221В-3724041
1
5
ТМ-59-6000-38 Чехол
ТМ-59-6000-38
3
6
54.24.445-Б Наконечник
54.24.445-Б
2
5
7
923-3724042 Провод
923-3724042
1
8
1522-3703025 Кожух
1522-3703025
1
9
Выключатель массы 1212.3737-06
1212.3737-06
1
10
1222.4-3724045-Б Провод
1222.4-3724045-Б
1
11
1222.4-3722001 Кронштейн
1222.4-3722001
1
12
920-3724368-Б Провод
920-3724368-Б
1
13
Блок предохранительный БП-11
БП-11
1
14
1221В-3724075 Провод
1221B-3724075
1
15
80В-3703020 Прижим
80В-3703020
2
16
Аккумулятор 12V 115Ah 950A(EN)
115Ah 950A
2
17
1221B-3703010 Контейнер
1221B-3703010
1
18
1221B-3703020-01 Кожух
1221B-3703020-01
1
19
822-3801341-Б Щиток
822-3801341-Б
1
