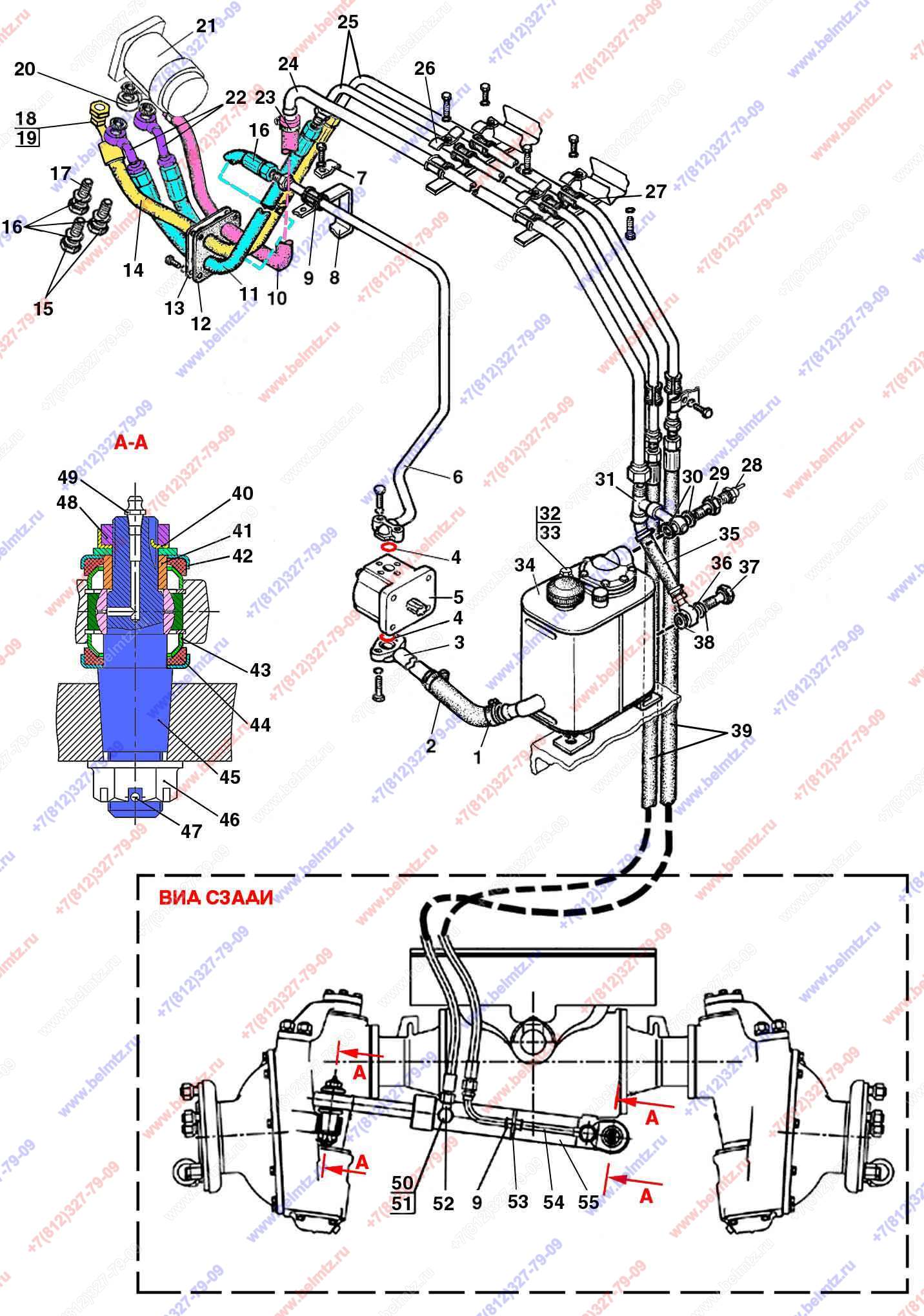

  • Группа 34. Управление рулевое. Подгруппа 3407. Арматура ГОРУ

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
2
1221-3407012-03 Шланг
1221-3407012-03
1
3
1025-3407030 Маслопровод
1025-3407030
1
6
923-3407020 Маслопровод
923-3407020
1
7
70-3407163-01 Скоба
70-3407163-01
3
8
922-3407018 Кронштейн
922-3407018
1
9
70-3506027 Втулка
70-3506027
20
10
952-3407014-05 Шланг
952-3407014-05
1
11
Н.036.83.040 Рукав высокого давления
Н.036.83.040
2
12
2522-6703034 Прокладка
2522-6703034
1
13
1522-3407011 Крышка
1522-3407011
1
14
680-4607140-06 Рукав L- Ø10х1 армирован Ключ 24
680-4607140-06
1
15
85-3407105
2
2
17
85-3407105-03 Болт
85-3407105-03
1
18
1523-3407016 Штуцер
1523-3407016
1
20
923-3407080-01 Маслопровод
923-3407080-01
1
22
922-3407070 Маслопровод
922-3407070
2
24
1025-3407060 Маслопровод
1025-3407060
1
25
1025-3407040 Маслопровод
1025-3407040
2
26
70-3407146 Планка
70-3407146
3
27
922-3407018-01 Кронштейн
922-3407018-01
1
29
1221-3407140-01 Клапан
1221-3407140-01
1
30
40-4607033-А-01 Шайба медная
40-4607033-А-01
2
31
923-3407050 Тройник
923-3407050
1
32
1221-1802091 Пробка резьбовая
1221-1802091
1
33
Д18-055А-01 Кольцо медное
Д18-055А-01
1
35
600-3407083 Шланг
600-3407083
1
37
40-4607032
1
38
40-4607038-А-01 Шайба
40-4607038-А-01
2
41
Ф80-3405102-В
2
8
42
Ф80-3405108
4
5
46
70-4605316
2
2
47
Шплинт 4,0х36 ГОСТ 397-79
4,0x36.019 ГОСТ 397-79
2
48
Гайка М20 ГОСТ 5915-70
М20-6Н.6.019 ГОСТ 5915-70
2
49
Пресс-масленка 1.1.Ц9.хр ГОСТ 19853-74
1.1.Ц9.хр ГОСТ 19853-74
2
50
Ф80-3407114 Кольцо уплотнительное
Ф80-3407114
4
53
Хомут 70-90
70-90
1
54
921-3407050 Маслопровод
921-3407050
1
