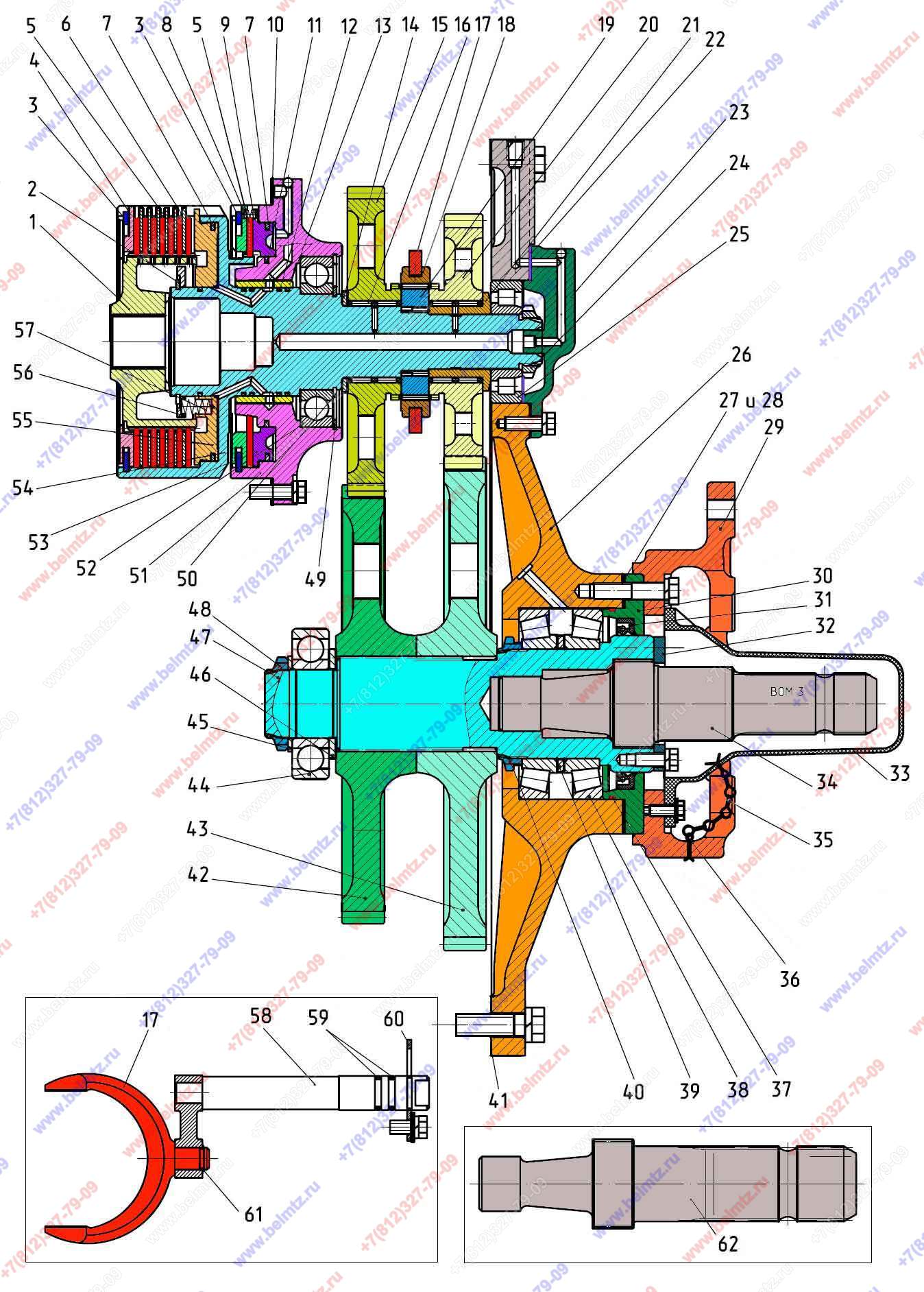

  • Группа 42. Отбор мощности. Подгруппа 4202. Вал отбора мощности задний 3522-4202010.

Используется в Каталогах

Беларус-3022

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
3522-4202010 ВОМ задний
3522-4202010
0
0
3522-4202030 Фрикцион (1 – 9, 12, 13, 49 - 52, 54 – 57)
3522-4202030
1
(1 – 9, 12, 13, 49 - 52, 54 – 57)
0
3522-4202060 Крышка ВОМ (23, 24, 27-31, 34, 37-40, 42-48)
3522-4202060
1
(23, 24, 27-31, 34, 37-40, 42-48)
1
2822-4202034-Б1 Муфта шлицевая
2822-4202034-Б1
1
2
Кольцо ГОСТ 13942-86 С80 наружное
С80 ГОСТ13942-86
1
3
Кольцо стопорное 185 DIN 472.1981
185 DIN 472.1981
2
4
3522-1701379 Диск упорный
3522-1701379
1
5
2522-1802035-А-01 Диск ведущий
2522-1802035-А-01
8
12
6
LD2220087 Диск ведущий
LD2220087
6
15
7
80-1701382 Кольцо
80-1701382
2
4
8
3522-1701379-01 Диск упорный
3522-1701379-01
1
9
3522-4202046 Пружина
3522-4202046
4
10
2522-4202023 Прокладка
2522-4202023
1
11
86-1802047 Кольцо
86-1802047
1
12
142-1701381-А Кольцо
142-1701381-А
4
6
13
2522-4202022-А Втулка
2522-4202022-А
1
14
2522-4202036 Шайба
2522-4202036
1
15
2522-4202037 Шестерня
2522-4202037
1
16
Подшипник 664910Е радиальный роликовый с игольчатыми роликами двурядный 52*60*39мм 0,088кг
664910
2
10
17
2522-4202072 Вилка
2522-4202072
1
18
112-1701343 Муфта
112-1701343
1
2
19
2522-4202035 Втулка
2522-4202035
1
20
2522-4202032 Шестерня
2522-4202032
1
21
2522-4202038 Втулка
2522-4202038
1
22
2522-4202042 Прокладка
2522-4202042
1
23
2522-4202040 Крышка
2522-4202040
1
24
52-2308097 Гайка
52-2308097
1
25
Подшипник 42308 (N7308 радиальный роликовый 40*90*23 мм 0,725кг
42308
1
26
2522-4202051 Крышка
2522-4202051
1
27
2522-4202082 Прокладка
2522-4202082
8
28
2522-4202082-01 Прокладка
2522-4202082-01
10
29
2522-4202083 Проставка
2522-4202083
1
30
2522-4202081 Крышка
2522-4202081
1
31
Манжета армированная 100х125 (2.2-100х125-1)
2.2-100х125-1
1
17
32
2522-4202016 Шайба
2522-4202016
1
33
2522-4202065 Колпак
2522-4202065
1
34
2522-4202017-А Хвостовик 20 шл. тип 3 Ø45мм
2522-4202017-А
1
35
70-4235035 Цепочка
70-4235035
1
36
Шплинт 3,2х25 ГОСТ 397-79
3,2х25.2.019 ГОСТ 397-79
2
37
Кольцо 135-140-36-2-2
135-140-36-2-2
1
38
Подшипник 7216(30216) радиально-упорный роликовый конический 80*140*28,25мм 1,65кг
7216
1
4
39
2522-4202066 Шайба
2522-4202066
1
40
2522-4202067 Гайка
2522-4202067
1
41
2522-4202052 Прокладка
2522-4202052
1
42
2522-4202063 Шестерня
2522-4202063
1
43
2522-4202062 Шестерня
2522-4202062
1
44
Подшипник 310(6310) радиальный шариковый 50*110*27мм 1,062кг
310
1
8
45
2522-4202068 Шайба
2522-4202068
1
46
3522-4202064 Шайба
3522-4202064
1
47
3522-4202061 Вал
3522-4202061
1
48
50-1701181 Гайка вала
50-1701181
1
5
49
Кольцо ГОСТ 13943-86 С125
С125 ГОСТ 13943-86
1
50
Кольцо ГОСТ 13940-86 2С70
2С70 ГОСТ 13940-86
1
22
51
3522-4202021 Корпус
3522-4202021
1
52
Подшипник 214(6214) радиальный шариковый 70*125*24мм 1,072кг
214(6214)
1
6
53
3522-4202033 Поршень тормоза
3522-4202033
1
54
3522-4202031 Вал
3522-4202031
1
55
80-1701374-01 Поршень
80-1701374-01
1
56
80-1701373 Опора пружины
80-1701373
1
57
80-1701395 Пружина
80-1701395
16
64
58
2522-4202070 Валик
2522-4202070
1
59
Кольцо 019,60х3,0 (020-025-30-1-4)
020-025-30-1-4
2
28
60
80-1601099 Пластина
80-1601099
1
61
Кольцо ГОСТ 13942-86 С15 наружное
С15 ГОСТ 13942-86
1
62
2522-4202018 Хвостовик 20 шл. тип4 Ø55мм
2522-4202018
1
1
62
2522-4202019 Хвостовик 8 шл. тип4С Ø54мм
2522-4202019
1
1
62
2522-4202047-А Хвостовик 21 шл. тип2 Ø35мм
2522-4202047-А
1
1
62
2522-4202048 Хвостовик 6 шл. тип1 Ø35мм
2522-4202048
1
62
2522-4202049 Хвостовик 8 шл. тип1С Ø38мм
2522-4202049
1
1
