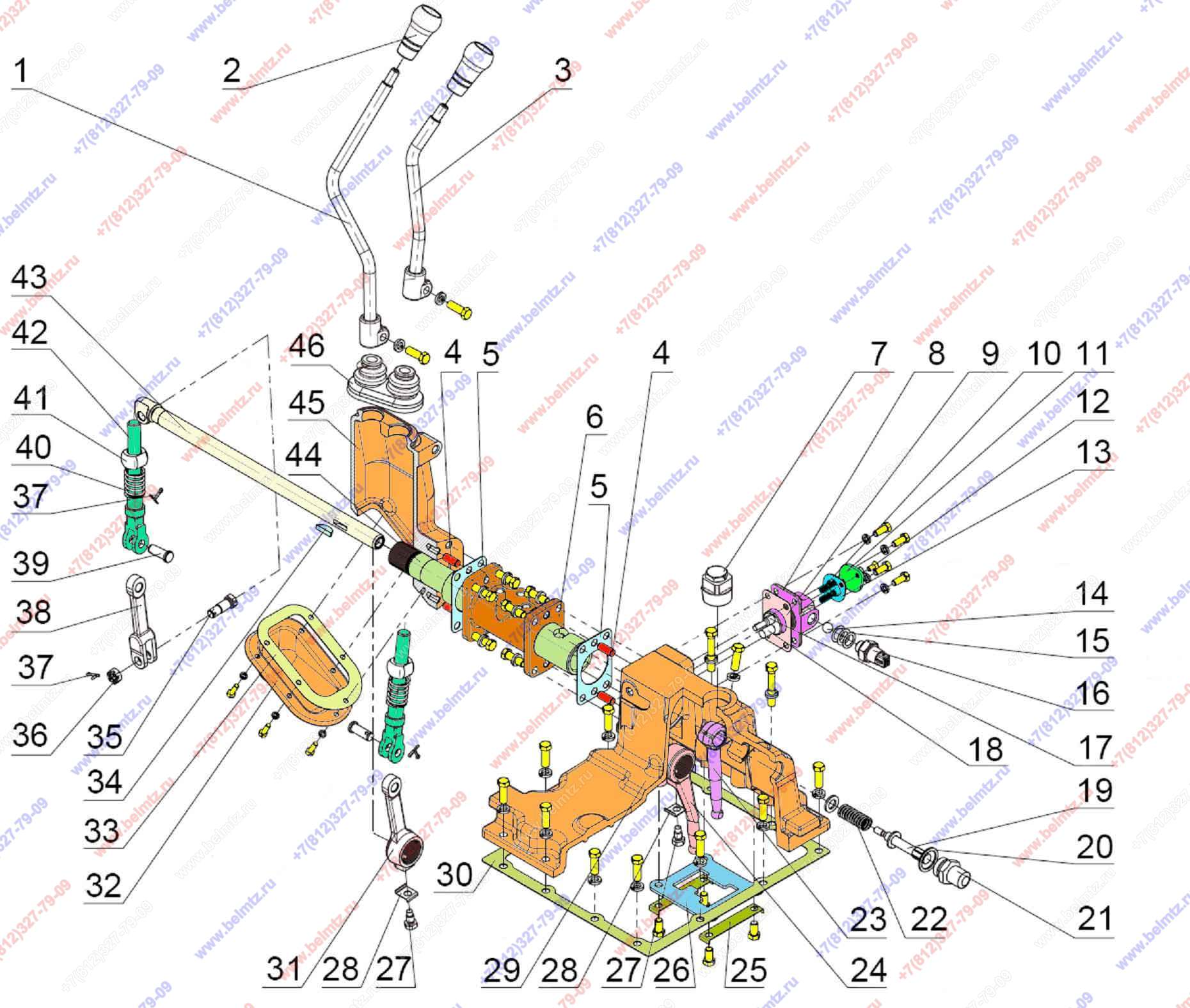

- Группа 17. Коробка передач. Подгруппа 1702. Механизм 2-х рычажного управления КП 95-1700010-01
Используется в Каталогах
Состав узла
№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
920-1702010-04 Управление КПП
920-1702010-04
1
0
920-1702090-Б Корпус
920-1702090-Б
1
1
922-1702030-Б Рычаг
922-1702030-Б
1
3
922-1702040-Б Рычаг
922-1702040-Б
1
4
Штифт ШЦК 10x25
ШЦК 10x25
4
5
922-1702026 Прокладка
922-1702026
2
6
920-1702012-Б Проставка
920-1702012-Б
1
7
50-1701130 Сапун
50-1701130
1
8
920-1702101 Корпус
920-1702101
1
9
920-1702102 Прокладка
920-1702102
1
10
80-3405044 Пружина
80-3405044
2
11
920-1702104 Крышка
920-1702104
1
12
Винт М6-6gх14 ГОСТ 17473-80
М6-6gх14.58.019 ГОСТ 17473-80
2
13
920-1702103 Прокладка
920-1702103
1
17
920-1702106 Толкатель
920-1702106
1
18
920-1702107 Толкатель
920-1702107
1
19
920-1702314 Винт
920-1702314
1
20
80-1702098 Шайба
80-1702098
1
21
80С-1702302 Корпус
80C-1702302
1
22
920-1702313 Пружина
920-1702313
1
25
50-1702107-А Пластина стопорная
50-1702107-А
2
26
922-1702084 Пластина
922-1702084
1
27
922-1702021 Болт
922-1702021
2
28
50-1702107 Шайба стопорная
50-1702107
2
29
922-1702025-Б Крышка
922-1702025-Б
1
31
920-1702017 Рычаг
920-1702017
1
32
922-1702023-Б Крышка
922-1702023-Б
1
33
922-1702024 Прокладка
922-1702024
1
36
Гайка М12 ГОСТ 5919-70
М12-6Н.04.019 ГОСТ 5919-70
1
37
Шплинт 3,2х18 ГОСТ 397-79
3,2х18.019 ГОСТ 397-79
3
39
12х32 ОСТ 37.001.163-97
2
40
77.37.117 Пружина
77.37.117
2
43
920-1702020-Б Вал
920-1702020-Б
1
44
920-1702015-Б Труба
920-1702015-Б
1
45
922-1702011-01 Корпус
922-1702011-01
1
46
922-1702019 Чехол
922-1702019
1
