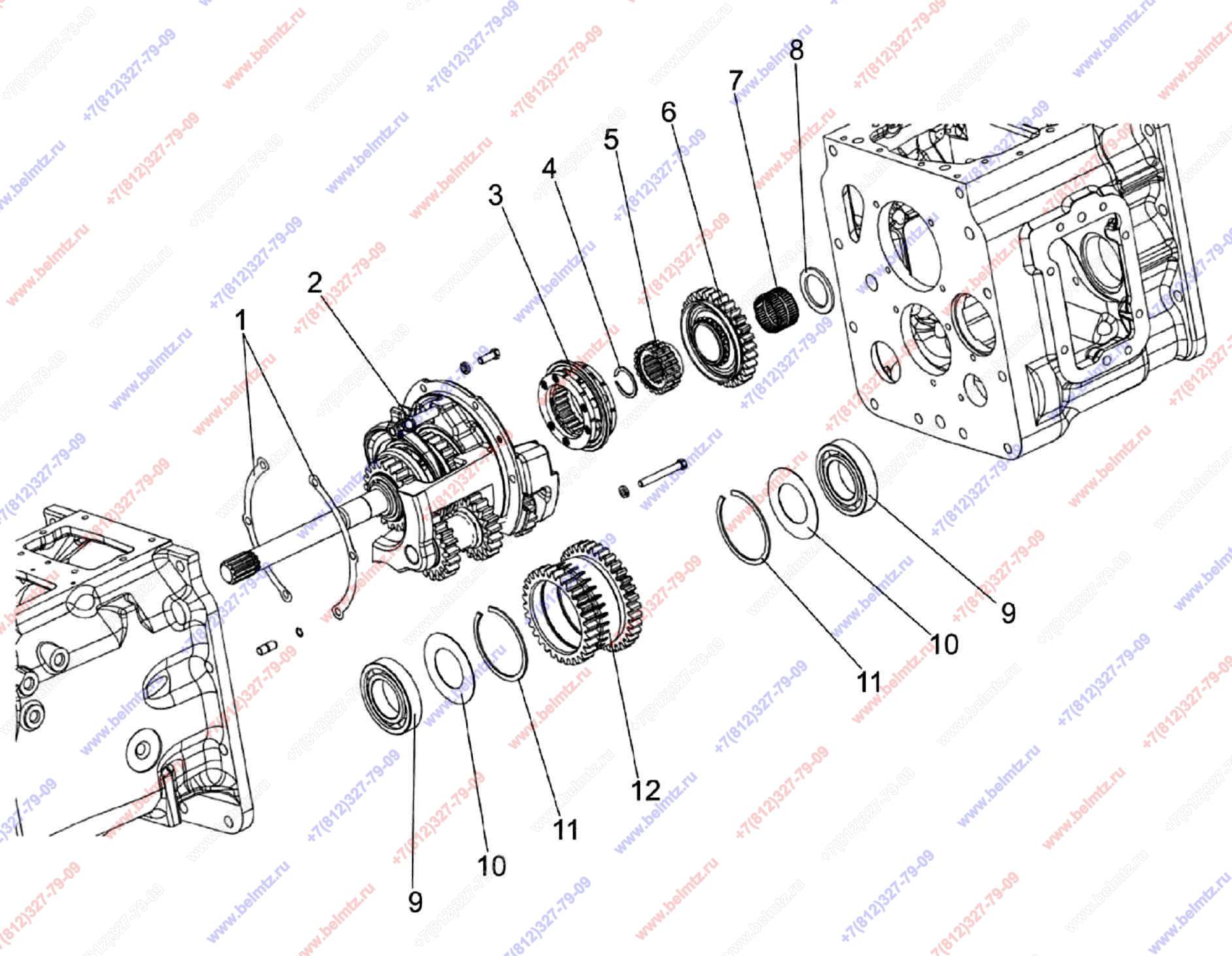

  • Группа 16. Сцепление. Подгруппа 1721. Синхронизированный реверс-редуктор.

Используется в Каталогах

Беларус-82.3

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
74-1721023 Прокладка 0,50 мм (mах)
74-1721023
4
1
74-1721023-01 Прокладка 0,20 мм
74-1721023-01
4
2
Р72-1721020 Вал муфты с крышкой (синхронизированный реверс-редуктор)
Р72-1721020
1
3
74-1701060-А Синхронизатор
74-1701060-А
1
1
4
Кольцо ГОСТ 13940-86 С40
С40 ГОСТ13940-86
1
50
5
74-1721028 Втулка
74-1721028
1
13
6
74-1721080-01СБ Шестерня
74-1721080-01СБ
1
1
7
Подшипник 3КК50х57х36.Е
3КК 50х57х36
1
12
8
74-1701026 Шайба
74-1701026
1
9
Подшипник 212 (6212) радиальный шариковый 60*110*22мм 0,771кг
212
2
8
10
70-1721318 Шайба маслоотражательная
70-1721318
2
11
Кольцо ГОСТ 13941-86 2С110
2С110 ГОСТ 13941-86
2
11
12
50-1721041 Шестерня
50-1721041
1
2
