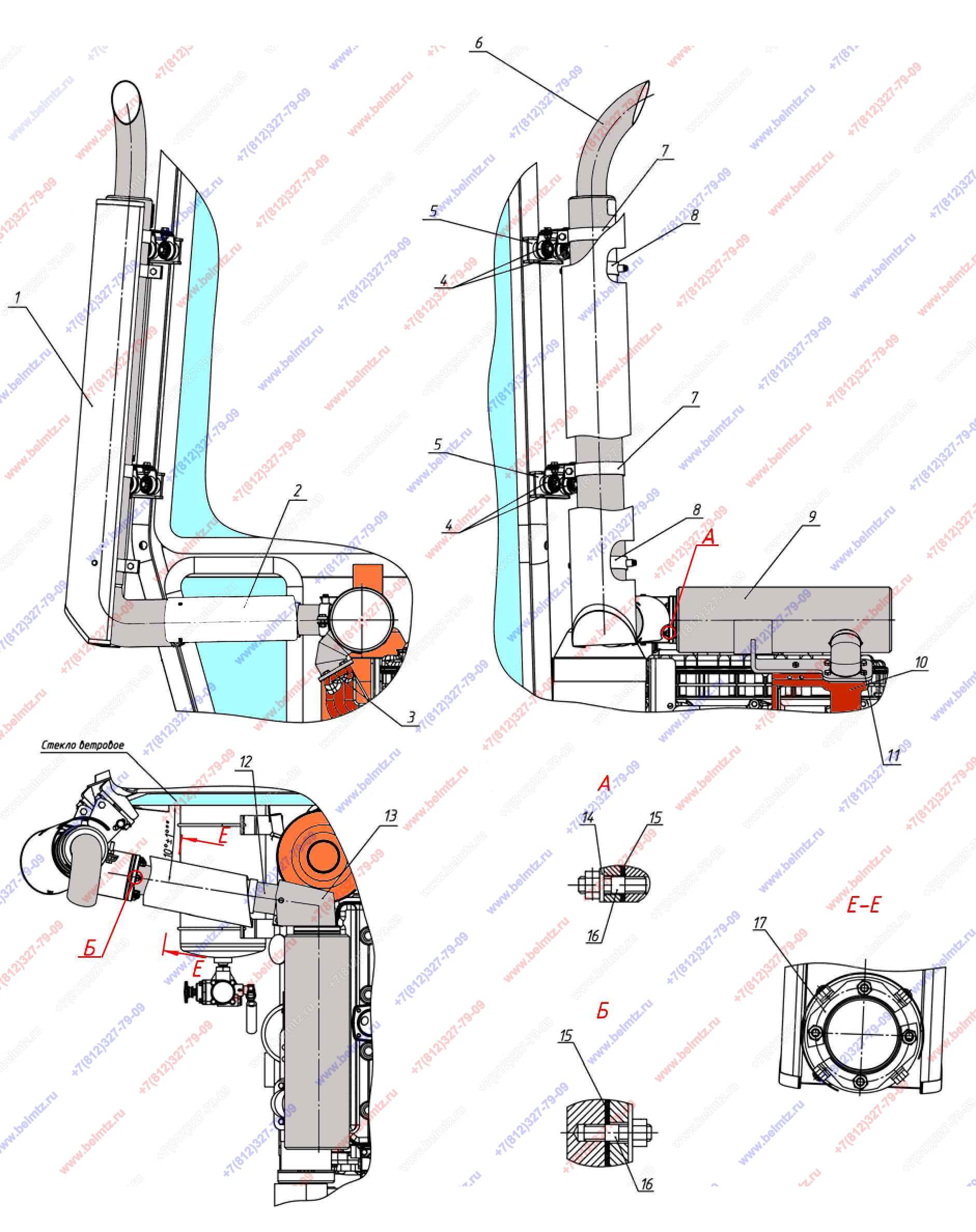

  • Группа 12. Система выпуска газа. Подгруппа 1205. Глушитель 826-1205100-Б

Используется в Каталогах

Беларус-82.3

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
952.6-1205600-Б Ограждение трубы выпускной
952.6-1205600-Б
1
2
82.3-1205001 Экран
82.3-1205001
1
3
826-1205001-Б Прокладка
826-1205001-Б
1
4
2022-1205500 Демпфер
2022-1205500
4
5
923.6-1205550 Кронштейн
923.6-1205550
2
6
1021.4-1205100-Б Труба выпускная
1021.4-1205100-Б
1
7
952.6-1205250-Б Хомут
952.6-1205250-Б
2
8
2022-1205620 Хомут
2022-1205620
2
9
826-1205100-Б Глушитель
826-1205100-Б
1
10
245-1008025-В1 Коллектор выпускной
245-1008025-В1
1
11
245-1008024 Болт
245-1008024
4
4
12
826-1205040 Патрубок
826-1205040
1
13
826-1205070 Ограждение
826-1205070
1
14
1220.3-1205002 Шайба
1220.3-1205002
2
15
921-1205004 Прокладка
921-1205004
2
16
3522С-1205001 Шпилька
3522С-1205001
8
17
923.7С-1205310 Скоба
923.7С-1205310
2
