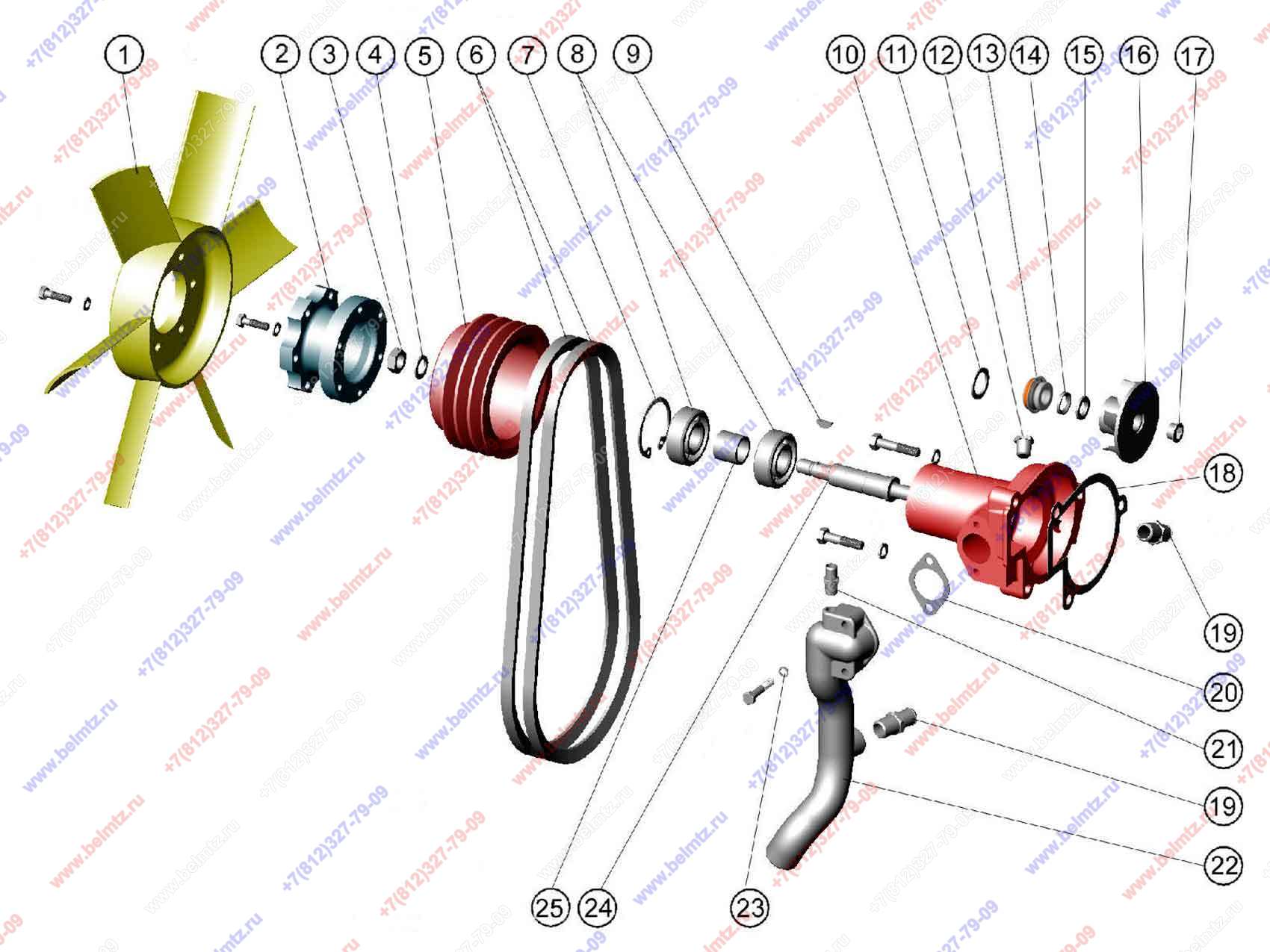

  • Группа 13. Система охлаждения. Подгруппа 1307, 1308. Насос водяной и вентилятор. Д-243S2.

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
2
260-1308127-Т Проставка
260-1308127-Т
1
3
260-1307123 Гайка
260-1307123
0
4
50-1005161 Шайба
50-1005161
1
5
245-1307166
1
7
240-1307064 Кольцо стопорное
240-1307064
1
9
Шпонка 5х7,5 ГОСТ 24071-97
5х7,5
1
10
245-1307025-А-01 Корпус водяного насоса
245-1307025-А-01
1
11
245-1307094 Кольцо упорное
245-1307094
1
12
Пробка КГ 3/8"
КГ 3/8" ОСТ 23.1.117-83
1
14
260-1307169 Кольцо упорное
260-1307169
1
15
260-1307171 Кольцо уплотнительное
260-1307171
1
17
240-1307075 Заглушка
240-1307075
1
19
245-1306031 Штуцер
245-1306031
2
22
50-1307044-Б-01 Патрубок водяного насоса с резьбой
50-1307044-Б-01
1
23
50-1401067 Шайба
50-1401067
2
24
245-1307052-Г Валик водяного насоса
245-1307052-Г
1
25
245-1307084 Втулка
245-1307084
1
