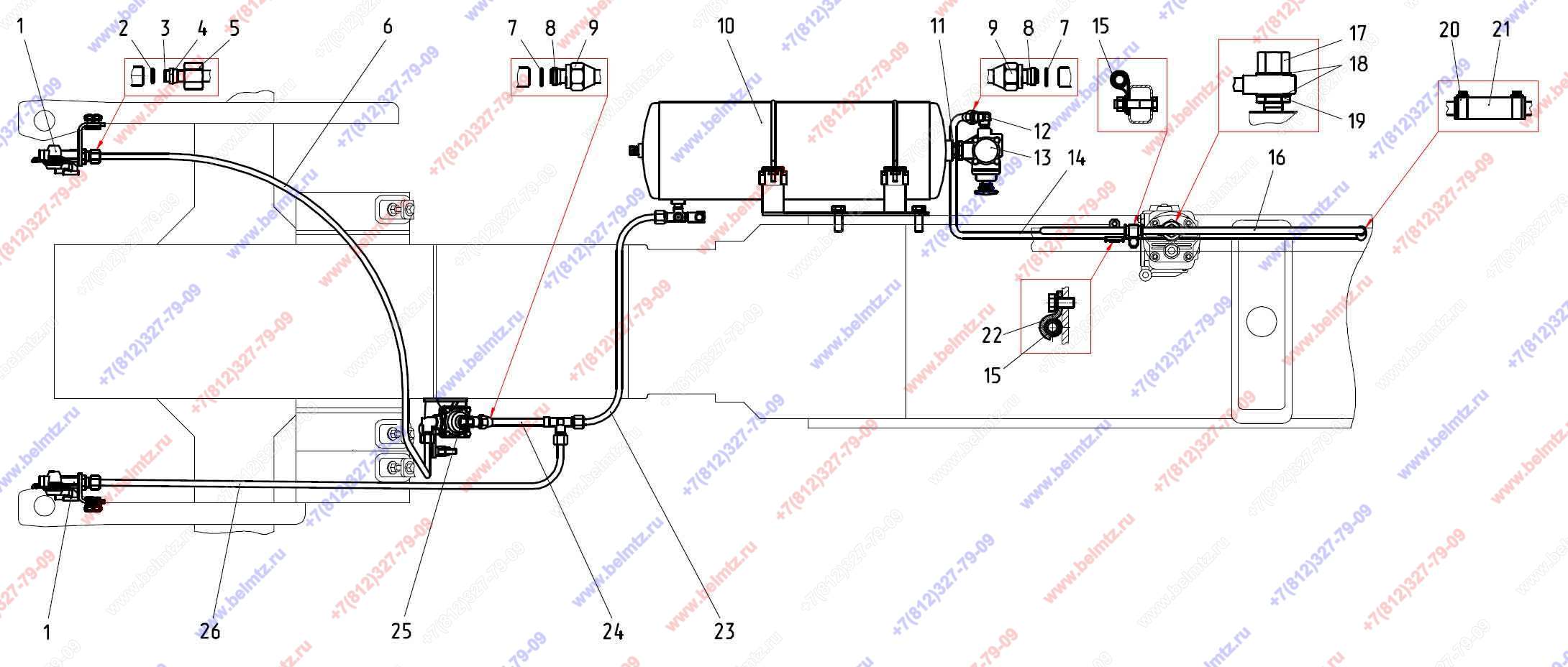

  • Группа 35. Тормоза. Подгруппа 3506. Трубопроводы и арматура двухпроводного пневмопривода тормозов

Используется в Каталогах

Беларус-1025

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
1025-3506540 Трубопровод (24, 8, 9)
1025-3506540
1
(24, 8, 9)
0
1025-3506560-01 Трубопровод (26, 3-5)
1025-3506560-01
1
(26, 3-5)
0
1025-3506560-02 Трубопровод (3-6)
1025-3506560-02
1
(3-6)
1
80-3521010 Головка соединительная
80-3521010
2
4
2
Кольцо 011,60х1,90 (012-015-19-2-4)
012-015-19-2-4
6
3
1522-3506022 Ниппель
1522-3506022
6
4
1522-3506024 Муфта
1522-3506024
6
5
1522-3506023 Гайка накидная
1522-3506023
6
6
1025-3506561-02 Трубка
1025-3506561-02
1
7
Кольцо 013,6х1,9 (014-017-19-2-4)
014-017-19-2-4
2
19
8
70-3506028 Муфта
70-3506028
2
9
70-3506023 Гайка накидная
70-3506023
2
10
1021-3513020 Баллон
1021-3513020
1
11
80-3512006 Контргайка
80-3512006
1
12
70-3506033 Угольник
70-3506033
1
13
80-3512010 Регулятор давления (А29.51.000)
80-3512010
1
4
14
1021-3506620 Трубопровод
1021-3506620
1
15
70-3506027 Втулка
70-3506027
2
16
1021-3506610 Трубопровод
1021-3506610
1
17
1025-3506623 Гайка
1025-3506623
1
18
40-4607038-А Кольцо медное 20х32х1,5
40-4607038-А
2
19
1025-3506622 Штуцер
1025-3506622
1
20
Хомут 16-27
16-27
2
32
21
70-1405013 Шланг
70-1405013
1
22
70-6804011 Держатель
70-6804011
1
23
1021-3506020-02 Трубопровод
1021-3506020-02
1
24
1025-3506550 Трубопровод
1025-3506550
1
25
80-3514010-02 Кран тормозной
80-3514010-02
1
26
1025-3506561-01 Трубка
1025-3506561-01
1
