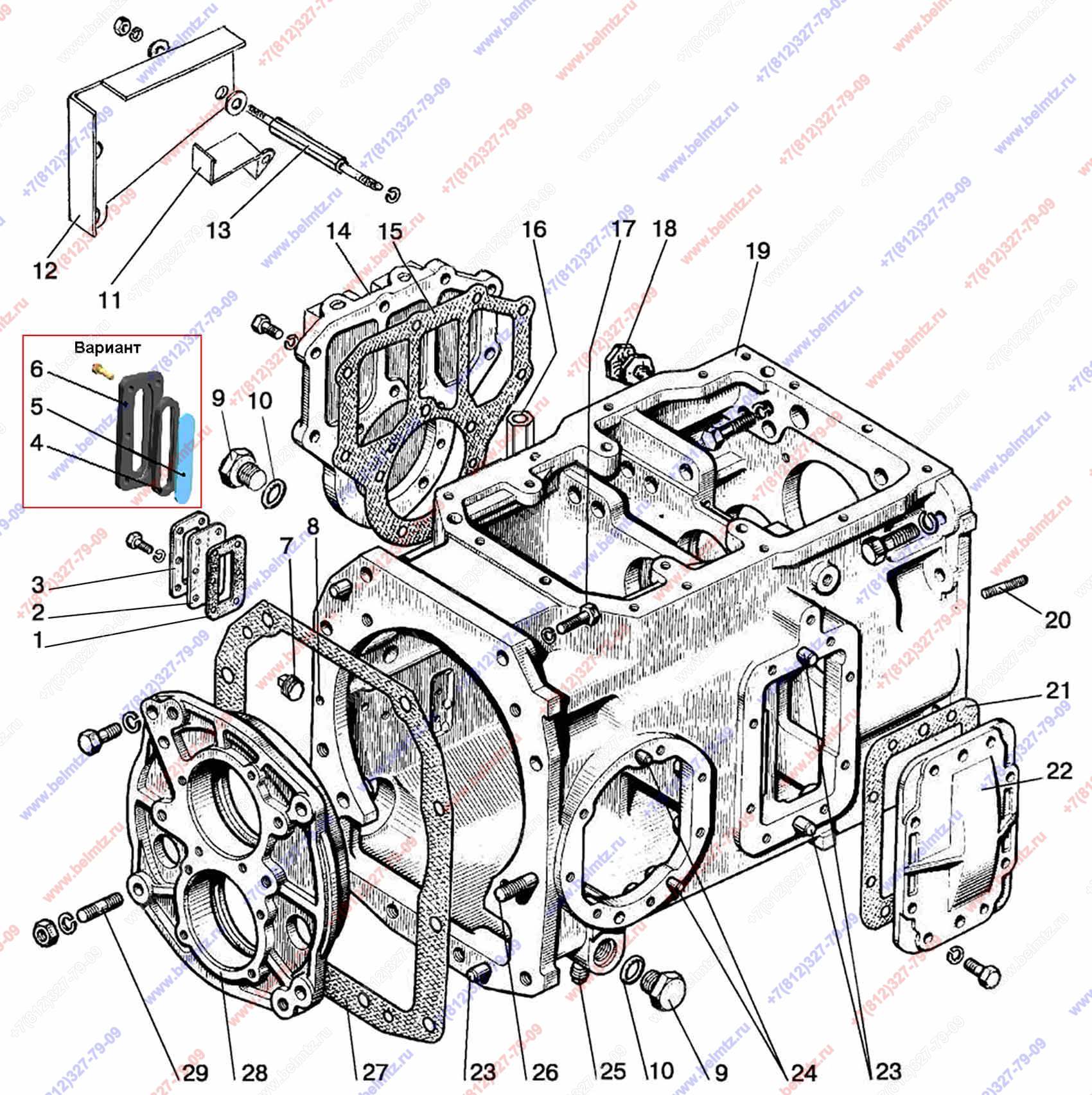

  • Группа 17 Коробка передач. Подгруппа 1701. КПП 112-1700010-А. Корпус коробки передач.

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
0
112-1700010-А Коробка передач (16Fх8R) с приводом ГХУ
112-1700010-А
1
1
85-4608086-A Прокладка
85-4608086-A
1
5
85-4608087-Б Указатель
85-4608087-Б
1
7
Пробка КГ 1/8"
КГ 1/8" ОСТ 23.1.117-83
1
8
Шарик 10,0-60 ГОСТ 3722-81
10,0-60 ГОСТ 3722-81
1
9
80-4608021 Заглушка
80-4608021
2
11
1221-1802089-А Скоба
1221-1802089-А
1
12
1221-1802093 Щиток
1221-1802093
1
13
1221-1802094 Шпилька М10
1221-1802094
3
16
1221-1737099 Штуцер
1221-1737099
1
17
70-4605036 Болт М20х60
70-4605036
4
18
50-1002318-Б Рым болт
50-1002318-Б
2
20
112-1701524 Шпилька М18 3p/6g x45.66.019
112-1701524
2
22
70-1701454-А2-01 Крышка
70-1701454-А2-01
1
24
Штифт ШЦК 10x25
ШЦК 10x25
2
25
Пробка ПК КГ З/8"
ПК КГЗ/8"
1
26
80-1701525 Шпилька М20 3P/6GX65.66.019
80-1701525
1
29
80-1701204 Шпилька
80-1701204
1
