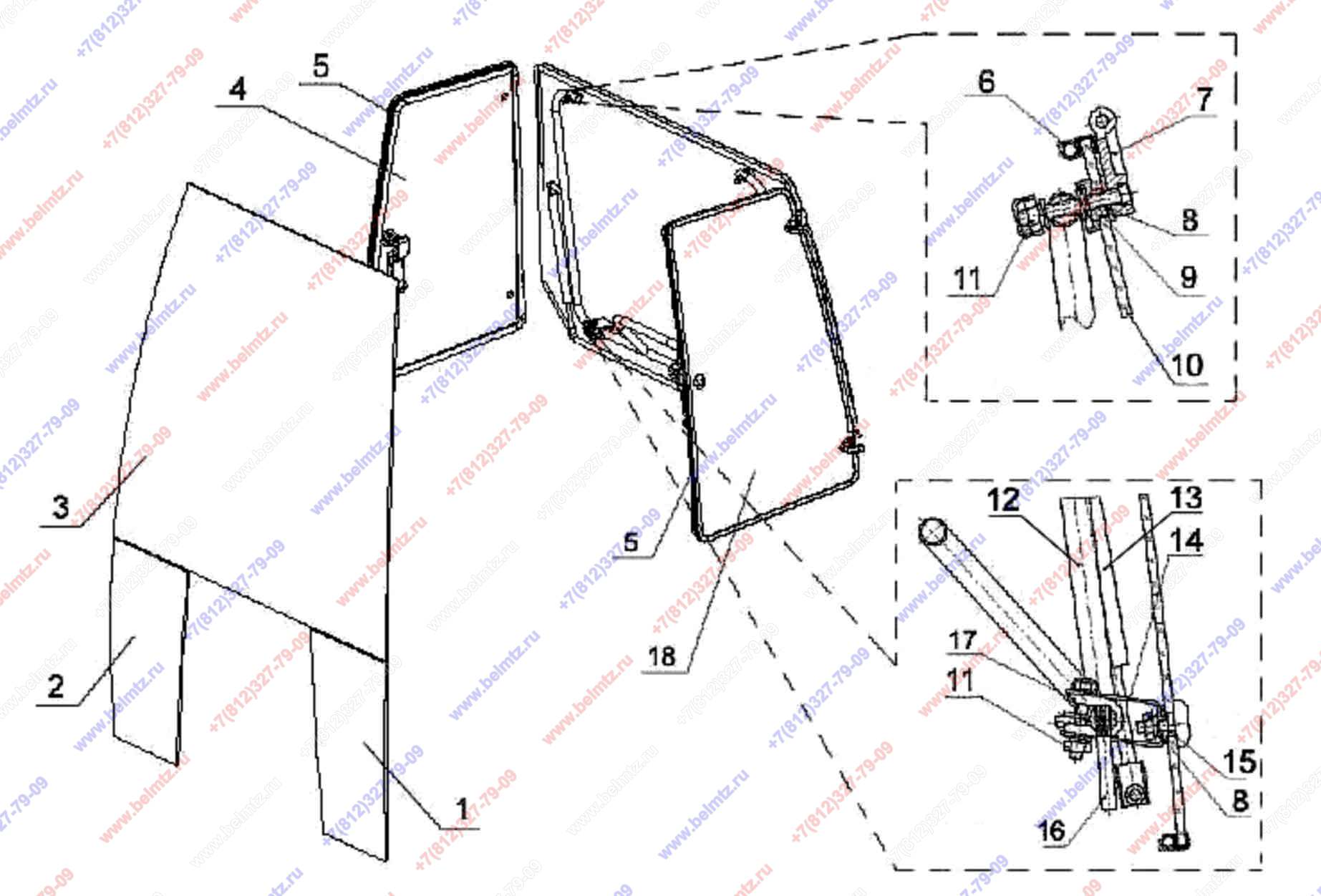

  • Группа 67. Кабина. Подгруппа 6708. Стекла кабины.

Используется в Каталогах

Состав узла

№ на рис
Наименование
Артикул
Кол-во
Наличие
Примечание
1
323-6703012-A1 Стекло
323-6703012-A1
1
2
323-6703012-A1-01 Стекло
323-6703012-A1-01
1
4
323-6708111-А1-01 Стекло
323-6708111-А1-01
1
5
Профиль В 716 GRS бокового стекла L-2,55м
В 716 GRS L-2,55м
1
6
Профиль В716-08 заднего стекла L-3,65 м
В716-08
1
8
80-6708973 Прокладка
80-6708973
4
9
80-6708903 Втулка
80-6708903
2
10
323-6708211-A1
1
12
322-6708215 Дуга
322-6708215
1
14
322-6708217 Кронштейн
322-6708217
2
15
80-6708975 Винт
80-6708975
2
16
822-6708212-01 Палец
822-6708212-01
1
17
А30.04.051 Хомут
A30.04.051
2
18
323-6708111-A1 Стекло
323-6708111-A1
1
